รายละเอียดสินค้า:
|
แอปพลิเคชัน: | เหมาะสำหรับของเหลวส่วนใหญ่ รวมทั้งเคลือบ พอง และสารละลาย | วัสดุ: | 304,316L (อุปกรณ์เสริม) |
---|---|---|---|
ความยาวส้อม: | 44 มม. 100 มม. (อุปกรณ์เสริม) | พาวเวอร์ซัพพลาย: | 4VDC,220VAC |
อุณหภูมิในการทำงาน: | ส้อม -40 -+130 °C | ความเครียดในกระบวนการ: | < 2.0MPa |
กระบวนการเชื่อมต่อ: | เกลียว, หน้าแปลน (อุปกรณ์เสริม) | ระดับการป้องกัน: | IP67 |
แสงสูง: | เซ็นเซอร์ระดับส้อมเสียง 316L,เซ็นเซอร์ระดับส้อมเสียง 220VAC,สวิตช์ระดับโพรบสั่น 220VAC |

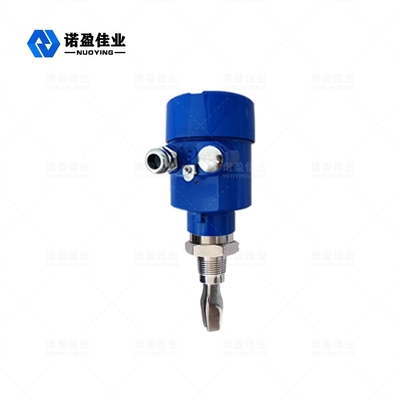

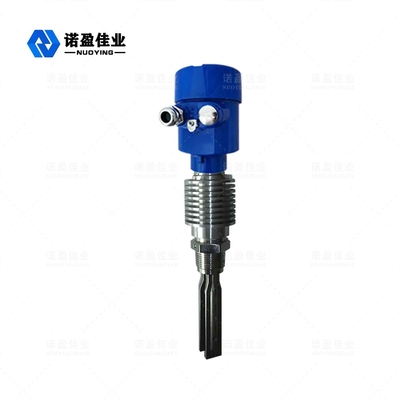

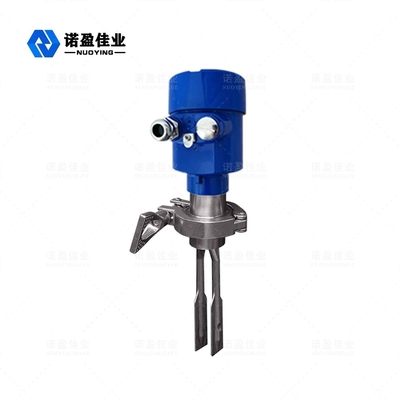

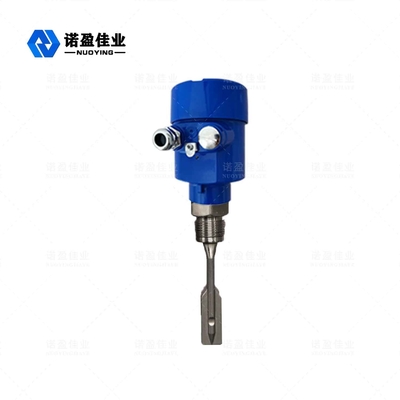

NYYCUK ส้อมเสียง ระดับ สวิตช์ควบคุมระดับ
ปฏิบัติการ หลักการ
สวิตช์ปรับระดับส้อมเสียง NYYCUK เป็นสวิตช์ระดับชนิดใหม่ออกแบบและผลิตโดยใช้หลักการสั่นของโช้คปรับจูนเป็นฐานแกนเหนี่ยวนำที่ใช้เปิดและปิดส้อมเสียง ซึ่งจะขับส้อมเสียงผ่านชิปเพียโซอิเล็กทริกและรับสัญญาณการสั่นสะเทือนจากชิปเพียโซอิเล็กทริกอีกตัวหนึ่ง ซึ่งจะหมุนเวียนสัญญาณการสั่นสะเทือนและสะท้อนกับแกนเหนี่ยวนำเมื่อวัสดุสัมผัสกับแกนเหนี่ยวนำ สัญญาณการสั่นสะเทือนจะเล็กลง และวงจรควบคุมจะส่งสัญญาณการเชื่อมต่อไฟฟ้าออกจนกว่าเรโซแนนซ์จะหยุดด้วยหลักการทางธรรมชาติที่ว่าความรู้สึกของแกนเหนี่ยวนำจะลดลงจากส่วนหน้าไปเบาะหลัง เมื่อวัสดุในถังสะสมกับกระบอกสูบก็จะไปสัมผัสกับด้านล่างของแกนเหนี่ยวนำ จึงไม่มีสัญญาณผิดพลาดเมื่อนั่งที่เบาะ อยู่ด้านหลังหรือเมื่อคายประจุกล่าวโดยสรุป ส้อมเสียงสร้างการสั่นสะเทือนทางกลภายใต้การกระตุ้นของคริสตัลเพียโซอิเล็กทริกซึ่งมีความถี่และแอมพลิจูดที่แน่นอนเมื่อส้อมเสียงจุ่มลงในของเหลวหรือของแข็ง ความถี่การสั่นสะเทือนและแอมพลิจูดของส้อมเสียงจะเปลี่ยนไปการเปลี่ยนแปลงความถี่นี้ตรวจพบโดยวงจรย่อยอิเล็กทรอนิกส์และส่งออกปริมาณสวิตช์
พารามิเตอร์ทางเทคนิค
แอปพลิเคชั่น | ของเหลวที่เหมาะสมที่สุด รวมทั้งสารเคลือบ พอง และสารละลาย วัสดุส้อม: 304,316L (อุปกรณ์เสริม) |
ความยาวส้อม | 44mm, 100mm (ปรับแต่งได้ตามต้องการ) |
แหล่งจ่ายไฟ | 24VDC, 220VAC |
อุณหภูมิในการทำงาน | ส้อม -40 〜+130 °C เครื่องมือวัด -40 〜+80 °C |
ความหนาแน่นอิเล็กทริก | N 0.7g/cm3 (ของเหลว), >0.1g/ cm3 (ของแข็ง) |
ความเครียดในกระบวนการ | < 2.0MPa |
กระบวนการเชื่อมต่อ | ด้าย, หน้าแปลน (ไม่จำเป็น) |
ระดับการป้องกัน | IP67 |
คลาสระเบิด | Exd IIBT4 (อุปกรณ์เสริม) |
สัญญาณเอาท์พุต | เอาต์พุตรีเลย์ SPDT |
คุณสมบัติการออกแบบ
◎ เหมาะสำหรับการวัดผงของแข็งที่มีความหนาแน่นปานกลางหรืออนุภาคที่สามารถไหลได้อย่างอิสระนอกจากนี้ยังใช้ได้กับสื่อของเหลวเกือบทั้งหมด ชุดสวิตช์ปรับระดับส้อมเสียงนี้สามารถวัดได้หลายระดับ ด้วยสวิตช์จำกัดความปลอดภัยสูง/ต่ำ การป้องกันการทำงานล้นหรือว่างเปล่า การควบคุมปั๊ม ท่อแสดงผลที่มี/ไม่มีการไหล ฯลฯ .
◎ปราศจากโฟม กระแสไหลวน และแก๊ส เหมาะสำหรับการเตือนจุดคงที่หรือการควบคุมระดับวัสดุที่เป็นของแข็งและระดับของเหลวทุกชนิดในภาชนะต่างๆใช้ได้หลายรุ่นในสถานการณ์ที่แตกต่างกันอายุการใช้งานยาวนาน ประสิทธิภาพการทำงานที่มั่นคง ปลอดภัย และเชื่อถือได้
◎การปรับตัวที่แข็งแกร่ง - วัสดุที่วัดได้มีพารามิเตอร์ทางไฟฟ้าต่างกัน และความหนาแน่นไม่มีผลต่อการวัดการปรับขนาด ความปั่นป่วน ความปั่นป่วน ฟองอากาศ การสั่นสะเทือน ความหนืดปานกลาง อุณหภูมิสูง ความดันสูง และสภาวะที่ไม่พึงประสงค์อื่นๆ ไม่ส่งผลต่อการตรวจจับ
◎ไม่จำเป็นต้องปรับค่าใดๆ: ไม่ได้รับผลกระทบจากค่าคงที่ไดอิเล็กตริกและความหนาแน่น ดังนั้นจึงไม่จำเป็นต้องปรับสนามสำหรับการวัดของเหลวใดๆ
◎ฟรีจากการบำรุงรักษา: กระบวนการตรวจจับสวิตช์ส้อมเสียงเสร็จสมบูรณ์โดยวงจรอิเล็กทรอนิกส์ ไม่มีชิ้นส่วนที่เคลื่อนไหว เมื่อติดตั้งและนำไปใช้งานแล้ว ไม่จำเป็นต้องปรับเฉพาะจุด
