รายละเอียดสินค้า:
|
| ช่วงการวัด: | 0 – 2.5 ก./ซีซี (0 – 2500 กก./ลบ.ม.)，0~100.0% | ช่วงการสอบเทียบ: | 0 – 2.5 ก./ซีซี (0 – 2500 กก./ลบ.ม.)，0~100.0% |
|---|---|---|---|
| ความแม่นยำ: | ± 0.002 ก./ซีซี (± 2 กก./ลบ.ม.) ，±0.5% | ความสามารถในการทำซ้ำ: | ± 0.001 ก./ซีซี (± 0.2 กก./ลบ.ม.) ±0.1% |
| แรงกดดันจากงาน: | 0~4Mpa | อุณหภูมิในการทำงาน: | -40~130℃，-50~150℃ |
| พาวเวอร์ซัพพลาย: | 24VDC， ≥50 mA | สัญญาณเอาท์พุต: | 4-20 mA，0-1000Hz，RS485 Modbus RTU |
| แสงสูง: | PN40 FDM Fork Density Meter,FDM Fork Density Meter 24VDC,24VDC เครื่องส่งสัญญาณความหนาแน่นของสารละลาย |
||

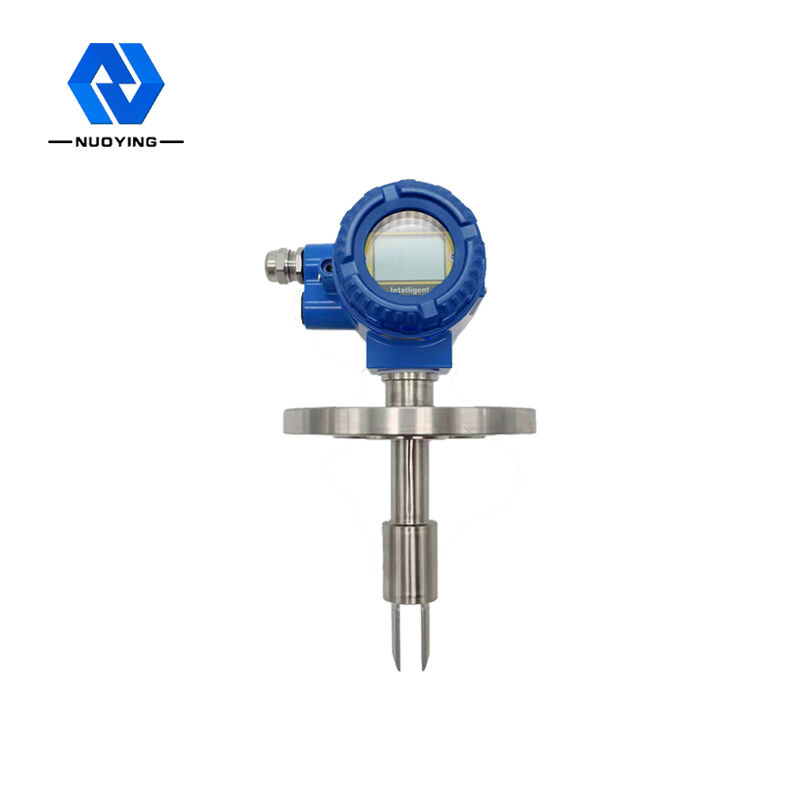

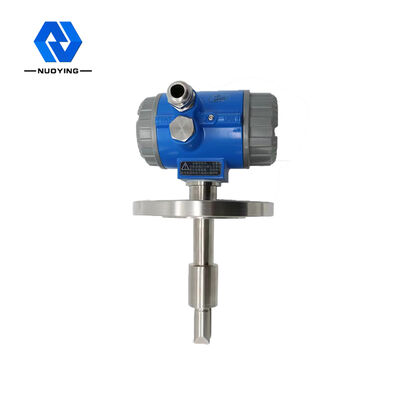

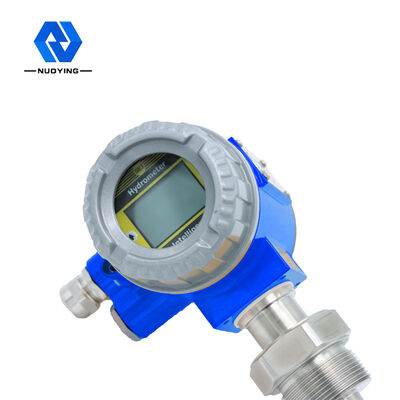

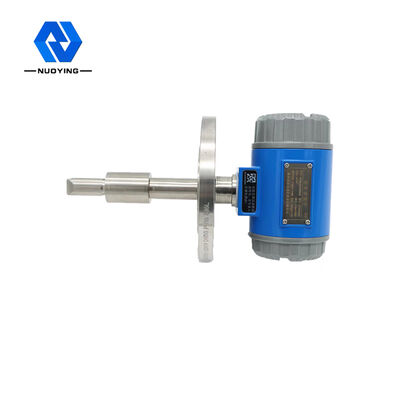

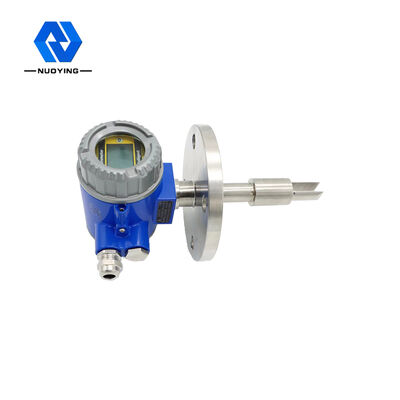

NYDE Tuning Fork Resonance Density Meter
NYDEเครื่องวัดความหนาแน่นของปลั๊กอินใช้การติดตั้งปลั๊กอินและใช้กันอย่างแพร่หลายในท่อความหนาแน่นของตัวกลางในถังเปิดและถังปิดถูกกำหนดโดยตรงโดยความถี่การสั่นสะเทือนที่ได้รับจากส้อมเสียงของเซ็นเซอร์ที่ใส่เข้าไปในสื่อเซ็นเซอร์อุณหภูมิในตัวของเซ็นเซอร์ให้การชดเชยอุณหภูมิ
ขอบเขตการใช้งาน: เครื่องวัดความหนาแน่นของปลั๊กอินสามารถทำการตรวจจับความหนาแน่นออนไลน์ได้แบบเรียลไทม์สามารถใช้สำหรับการควบคุมกระบวนการของผลิตภัณฑ์ที่มีความหนาแน่นเป็นพารามิเตอร์พื้นฐานหรือการควบคุมคุณภาพโดยมีเปอร์เซ็นต์ของแข็งหรือเปอร์เซ็นต์ความเข้มข้นเป็นข้อมูลอ้างอิงอุตสาหกรรมทั่วไป ได้แก่ อุตสาหกรรมปิโตรเคมี อุตสาหกรรมไวน์ อุตสาหกรรมอาหาร อุตสาหกรรมยา และการแปรรูปแร่ (เช่น ดินเหนียว คาร์บอเนต ซิลิเกต เป็นต้น) ซึ่งใช้เฉพาะในการตรวจจับส่วนต่อประสานและการผสมท่อส่งหลายผลิตภัณฑ์ในอุตสาหกรรมข้างต้น การตรวจจับความหนาแน่น การตรวจสอบจุดสิ้นสุดของเครื่องปฏิกรณ์ และการตรวจจับส่วนต่อประสานของตัวคั่น
NYDE Tuning Fork Resonance Density Meter เทคนิค พารามิเตอร์
| ช่วงการวัด | 0 – 2.5 กรัม/ซีซี (0 – 2500 กก./ลบ.ม.),0~100.0% |
| ช่วงการสอบเทียบ | 0 – 2.5 กรัม/ซีซี (0 – 2500 กก./ลบ.ม.),0~100.0% |
| ความแม่นยำในการวัด | ± 0.002 ก. /ซีซี (± 2 กก./ลบ.ม.) ,±0.5% |
| ความสามารถในการทำซ้ำ | ± 0.001 ก./ซีซี (± 0.2 กก./ลบ.ม.) ±0.1% |
| ช่วงอุณหภูมิปานกลาง | -50℃~+150℃ |
| แรงกดดันจากงาน | 4mpa |
| ช่วงความหนืดของของไหล | 0–600 cP |
| ค่าสัมประสิทธิ์อุณหภูมิ | ＜ 0.1 กก./ลบ.ม./℃(±0.5%) หลังการแก้ไข |
| ผลความเครียด | ไม่สำคัญ |
| เซ็นเซอร์อุณหภูมิในตัว | เซ็นเซอร์ดิจิตอล |
| วัสดุเปียก | 316L,2205 สแตนเลส,哈 C,โลหะผสมไททาเนียม |
| เคลือบตัวโช๊ค | มาตรฐาน PTFE หรือ PFA |
| แหล่งจ่ายไฟ | 24VDC, ≥50 mA |
| เอาต์พุตสัญญาณอนาล็อก | 4-20 mA, 0-1000Hz, RS485 Modbus RTU |
| ความถูกต้องของเอาต์พุต (20 ℃) | ±0.1% ของค่าที่อ่านได้หรือ ± 0.05% FS |
| ความสามารถในการทำซ้ำของเอาต์พุต (-40 ~ +85 ℃) | ± 0.05% FS |
| กระบวนการเชื่อมต่อ | DIN 50 PN16 DIN 50 PN40 |
| สุขภัณฑ์ IDF และ RJT | |
| ระดับการป้องกัน | IP67 |
| เปลือก | อลูมิเนียมอัลลอยด์ |
NYDE Tuning Fork Resonance Density Meter ปฏิบัติการ หลักการ

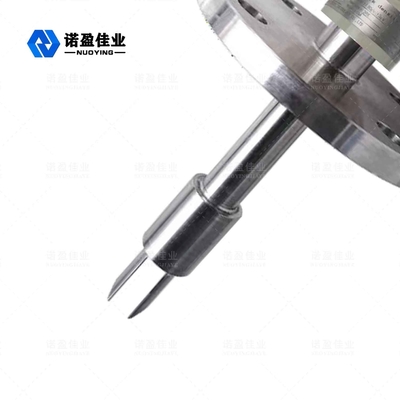

เซ็นเซอร์ทำงานโดยยึดหลักการสั่นสะเทือนของส่วนประกอบ และชิ้นส่วนประกอบเป็นส่วนหนึ่งของส้อมเสียงที่แช่อยู่ในของเหลวที่วัดได้ส่วนส้อมเสียงทำให้เกิดการสั่นสะเทือนผ่านอุปกรณ์เพียโซอิเล็กทริกภายในซึ่งจับอยู่ที่ปลายด้านล่างของตัวโช้คความถี่การสั่นถูกตรวจพบโดยอุปกรณ์เพียโซอิเล็กทริกสำรองซึ่งจับจ้องอยู่ที่ปลายอีกด้านของตัวโช้ค จากนั้นสัญญาณจะถูกขยายโดยวงจรด้านบนความหนาแน่นของของเหลวมีความสัมพันธ์อย่างใกล้ชิดกับความถี่การสั่นสะเทือนเมื่อของเหลวที่วัดได้ไหลเมื่อความหนาแน่นของของเหลวที่วัดได้เปลี่ยนแปลง ความถี่การสั่นสะเทือนเมื่อของเหลวไหลก็จะเปลี่ยนไปด้วยด้วยสมการต่อไปนี้ สามารถคำนวณความหนาแน่นของของเหลวที่วัดได้อย่างแม่นยำ
D= K0+K1T+K2T2
D= ความหนาแน่นที่ไม่ได้สอบเทียบของตัวกลางที่วัดได้ (กก./ลบ.ม.)
T= ความถี่ในการสั่นสะเทือน (μ s).
K0, K1 , K2= ค่าคงที่
ในกระบวนการตรวจจับความหนาแน่น เครื่องวัดความหนาแน่นแบบเสียบปลั๊ก NYDE สามารถชดเชยอิทธิพลของอุณหภูมิที่มีต่อความหนาแน่น (D) ของตัวกลางที่วัดได้โดยอัตโนมัติ และความดันไม่มีอิทธิพลอย่างมีนัยสำคัญต่อความหนาแน่น
NYDE Tuning Fork Resonance Density Meter คุณสมบัติการออกแบบ

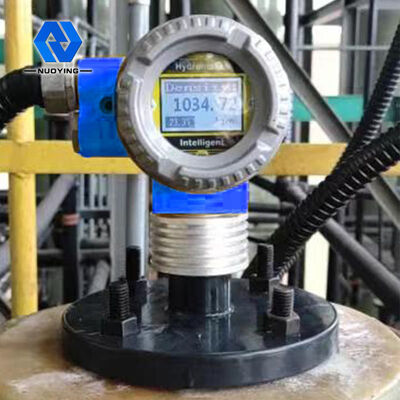

◎ เหมาะสำหรับการวัดความหนาแน่นของถัง ไปป์ไลน์ การไหล หรือสถิตย์กลางเหมาะสำหรับการวัดอุณหภูมิสูง อุณหภูมิต่ำ มีสิ่งเจือปนและตัวกลางความหนืดสูง
◎ อุปกรณ์แปลงอิเล็กทรอนิกส์ที่ใช้ไมโครโปรเซสเซอร์ การประมวลผลสัญญาณแบบบูรณาการ การคำนวณ และฟังก์ชันการวินิจฉัย
◎ การวัดความหนาแน่นและอุณหภูมิของของเหลวแบบออนไลน์อย่างต่อเนื่อง ความแม่นยำสูง ปลอดภัยและเชื่อถือได้มากขึ้น สามารถใช้โดยตรงสำหรับการควบคุมกระบวนการผลิต
◎ สามารถสื่อสารกับพีซีได้โดยตรงผ่านอินเทอร์เฟซ RS485ผู้ใช้สามารถกำหนดค่าโหนด วินิจฉัยข้อบกพร่อง และบันทึกข้อมูลออนไลน์ได้โดยตรง
◎ สามารถคำนวณความหนาแน่นพื้นฐาน เปอร์เซ็นต์ความเข้มข้น เปอร์เซ็นต์มวล เปอร์เซ็นต์ปริมาตร และพารามิเตอร์อื่น ๆ ขณะวัดความหนาแน่นและอุณหภูมิ
โครงสร้างป้องกันแรงดันเกินที่ยอดเยี่ยม ความเสถียรของอุณหภูมิที่เหนือกว่า ซีลการเชื่อมแบบเต็ม การออกแบบที่มั่นคงและเชื่อถือได้
◎ ง่ายต่อการติดตั้งและใช้งาน ใส่ของเหลวสามารถแสดงค่าที่อ่านได้
◎ บำรุงรักษาง่าย ไม่ต้องทำความสะอาดเป็นประจำ
◎ การสอบเทียบโดยไม่มีแหล่งอ้างอิงมาตรฐาน ไม่มีการสอบเทียบในห้องปฏิบัติการ ไม่มีการหยุดชะงักของกระบวนการ
◎ ชนิดที่ปลอดภัยภายในสามารถใช้ได้ในสถานที่อันตราย และชนิดสุขาภิบาลสามารถติดตั้งได้ในสถานที่ผลิตอาหาร
