รายละเอียดสินค้า:
|
ช่วงการวัด: | 0 – 2.5 ก./ซีซี (0 – 2500 กก./ลบ.ม.),0~100.0% | ช่วงการสอบเทียบ: | 0 – 2.5 ก./ซีซี (0 – 2500 กก./ลบ.ม.),0~100.0% |
---|---|---|---|
ความแม่นยำ: | ± 0.002 ก./ซีซี (± 2 กก./ลบ.ม.) ,±0.5% | ความสามารถในการทำซ้ำ: | ± 0.001 ก./ซีซี (± 0.2 กก./ลบ.ม.) ±0.1% |
แรงกดดันจากงาน: | 0~4Mpa | อุณหภูมิในการทำงาน: | -40~130℃,-50~150℃ |
พาวเวอร์ซัพพลาย: | 24VDC, ≥50 mA | สัญญาณเอาท์พุต: | 4-20 mA,0-1000Hz,RS485 Modbus RTU |
แสงสูง: | Modbus RTU เครื่องวัดความหนาแน่นของส้อมเสียง,เซ็นเซอร์วัดความหนาแน่นของเรโซแนนซ์ของเหลว,เครื่องวัดความหนาแน่นของไหล Modbus |

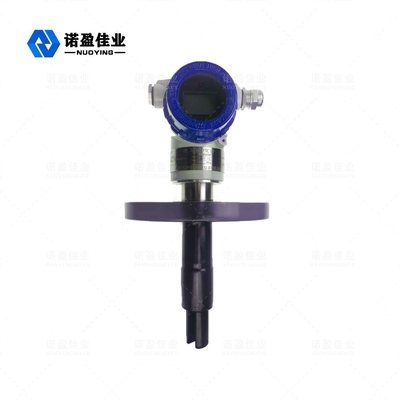

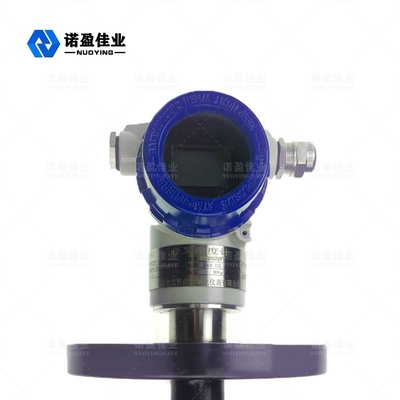

เครื่องวัดความหนาแน่นเรโซแนนซ์ส้อมเสียง NYDE 4 ~ 20Ma หรือ RS485 Modbus RTU 24VDC
NYDE Tuning Fork Resonance Density Meter
NYDEเครื่องวัดความหนาแน่นของปลั๊กอินใช้การติดตั้งปลั๊กอินและใช้กันอย่างแพร่หลายในท่อความหนาแน่นของตัวกลางในถังเปิดและถังปิดถูกกำหนดโดยตรงโดยความถี่การสั่นสะเทือนที่ได้รับจากส้อมเสียงของเซ็นเซอร์ที่ใส่เข้าไปในสื่อเซ็นเซอร์อุณหภูมิในตัวของเซ็นเซอร์ให้การชดเชยอุณหภูมิ
ขอบเขตการใช้งาน: เครื่องวัดความหนาแน่นของปลั๊กอินสามารถทำการตรวจจับความหนาแน่นออนไลน์ได้แบบเรียลไทม์สามารถใช้สำหรับการควบคุมกระบวนการของผลิตภัณฑ์ที่มีความหนาแน่นเป็นพารามิเตอร์พื้นฐานหรือการควบคุมคุณภาพโดยมีเปอร์เซ็นต์ของแข็งหรือเปอร์เซ็นต์ความเข้มข้นเป็นข้อมูลอ้างอิงอุตสาหกรรมทั่วไป ได้แก่ อุตสาหกรรมปิโตรเคมี อุตสาหกรรมไวน์ อุตสาหกรรมอาหาร อุตสาหกรรมยา และการแปรรูปแร่ (เช่น ดินเหนียว คาร์บอเนต ซิลิเกต เป็นต้น) ซึ่งใช้เฉพาะในการตรวจจับส่วนต่อประสานและการผสมท่อส่งหลายผลิตภัณฑ์ในอุตสาหกรรมข้างต้น การตรวจจับความหนาแน่น การตรวจสอบจุดสิ้นสุดของเครื่องปฏิกรณ์ และการตรวจจับส่วนต่อประสานของตัวคั่น
NYDE Tuning Fork Resonance Density Meter เทคนิค พารามิเตอร์
ช่วงการวัด | 0 – 2.5 กรัม/ซีซี (0 – 2500 กก./ลบ.ม.),0~100.0% |
ช่วงการสอบเทียบ | 0 – 2.5 กรัม/ซีซี (0 – 2500 กก./ลบ.ม.),0~100.0% |
ความแม่นยำในการวัด | ± 0.002 ก. /ซีซี (± 2 กก./ลบ.ม.) ,±0.5% |
ความสามารถในการทำซ้ำ | ± 0.001 ก./ซีซี (± 0.2 กก./ลบ.ม.) ±0.1% |
ช่วงอุณหภูมิปานกลาง | -50℃~+150℃ |
แรงกดดันจากงาน | 4mpa |
ช่วงความหนืดของของไหล | 0–600 cP |
ค่าสัมประสิทธิ์อุณหภูมิ | < 0.1 กก./ลบ.ม./℃(±0.5%) หลังการแก้ไข |
ผลความเครียด | ไม่สำคัญ |
เซ็นเซอร์อุณหภูมิในตัว | เซ็นเซอร์ดิจิตอล |
วัสดุเปียก | 316L,2205 สแตนเลส,哈 C,โลหะผสมไททาเนียม |
เคลือบตัวโช๊ค | มาตรฐาน PTFE หรือ PFA |
แหล่งจ่ายไฟ | 24VDC, ≥50 mA |
เอาต์พุตสัญญาณอนาล็อก | 4-20 mA, 0-1000Hz, RS485 Modbus RTU |
ความถูกต้องของเอาต์พุต (20 ℃) | ±0.1% ของค่าที่อ่านได้หรือ ± 0.05% FS |
ความสามารถในการทำซ้ำของเอาต์พุต (-40 ~ +85 ℃) | ± 0.05% FS |
กระบวนการเชื่อมต่อ | DIN 50 PN16 DIN 50 PN40 |
สุขภัณฑ์ IDF และ RJT | |
ระดับการป้องกัน | IP67 |
เปลือก | อลูมิเนียมอัลลอยด์ |
NYDE Tuning Fork Resonance Density Meter ปฏิบัติการ หลักการ

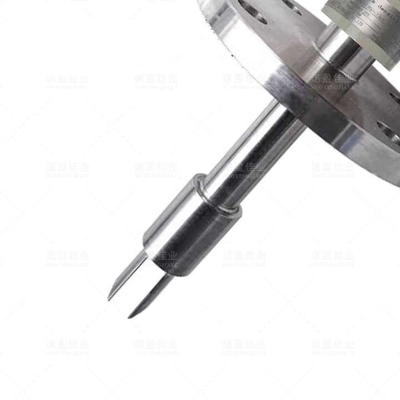

เซ็นเซอร์ทำงานโดยยึดหลักการสั่นสะเทือนของส่วนประกอบ และชิ้นส่วนประกอบเป็นส่วนหนึ่งของส้อมเสียงที่แช่อยู่ในของเหลวที่วัดได้ส่วนส้อมเสียงทำให้เกิดการสั่นสะเทือนผ่านอุปกรณ์เพียโซอิเล็กทริกภายในซึ่งจับอยู่ที่ปลายด้านล่างของตัวโช้คความถี่การสั่นถูกตรวจพบโดยอุปกรณ์เพียโซอิเล็กทริกสำรองซึ่งจับจ้องอยู่ที่ปลายอีกด้านของตัวโช้ค จากนั้นสัญญาณจะถูกขยายโดยวงจรด้านบนความหนาแน่นของของเหลวมีความสัมพันธ์อย่างใกล้ชิดกับความถี่การสั่นสะเทือนเมื่อของเหลวที่วัดได้ไหลเมื่อความหนาแน่นของของเหลวที่วัดได้เปลี่ยนแปลง ความถี่การสั่นสะเทือนเมื่อของเหลวไหลก็จะเปลี่ยนไปด้วยด้วยสมการต่อไปนี้ สามารถคำนวณความหนาแน่นของของเหลวที่วัดได้อย่างแม่นยำ
D= K0+K1T+K2T2
D= ความหนาแน่นที่ไม่ได้สอบเทียบของตัวกลางที่วัดได้ (กก./ลบ.ม.)
T= ความถี่ในการสั่นสะเทือน (μ s).
K0, K1 , K2= ค่าคงที่
ในกระบวนการตรวจจับความหนาแน่น เครื่องวัดความหนาแน่นแบบเสียบปลั๊ก NYDE สามารถชดเชยอิทธิพลของอุณหภูมิที่มีต่อความหนาแน่น (D) ของตัวกลางที่วัดได้โดยอัตโนมัติ และความดันไม่มีอิทธิพลอย่างมีนัยสำคัญต่อความหนาแน่น
NYDE Tuning Fork Resonance Density Meter การติดตั้งเครื่องกล
ไม่เหมือนกับเซ็นเซอร์วัดความหนาแน่นของท่อตรงที่ส่วนส้อมของเครื่องวัดความหนาแน่นแบบเสียบปลั๊กไม่ได้ปิดสนิท
ผนังท่อหรือภาชนะ
ผลกระทบจากขอบเขตของผนังที่มีต่อของไหลบวกกับผลของความหนืดของตัวกลางในการวัดเอง ผลกระทบเหล่านี้จะส่งผลต่อการปรับเทียบการวัดของเซ็นเซอร์เพื่อที่จะเอาชนะสิ่งเหล่านี้ สำหรับสภาพแวดล้อมที่แตกต่างกัน เราได้สรุปและกำหนดวิธีการติดตั้งและเส้นผ่านศูนย์กลางท่อไว้ล่วงหน้า เพื่อความสะดวกในการเลือกภายใต้เงื่อนไขเดียวกัน
การติดตั้ง มาตรฐาน |
ช่องเปิดด้านข้างรูปตัว T การติดตั้งปลั๊กอิน |
การติดตั้งแบบพับเก็บได้ด้านข้างรูปตัว T | |
การเรียนการสอน |
ตัวส้อมเข้าสู่ของเหลวหลักโดยตรง |
ตัวตะเกียบจะหดกลับเข้าด้านข้างของไปป์ไลน์เพื่อหลีกเลี่ยงของเหลวหลัก และหดกลับโดย 25mm |
|
อัตราการไหล | อัตราการไหลผ่านส้อมคือ 0-1m/s | อัตราการไหลของท่อหลักคือ 1-5m/s | |
ช่วงความหนืด | สูงสุด 600Cp | สูงสุด 100cP (สูงสุด 250cP ในแต่ละกรณี) | |
อุณหภูมิ | -50-150℃ | -50-150℃ | |
ขนาดท่อหลัก |
≥ไปป์ไลน์แนวนอน 100 มม. (4″); ≥ท่อแนวตั้ง 150mm (4″); |
≥50มม.(2″) |
|
ข้อบกพร่อง |
ใช้ไม่ได้กับ: อัตราการไหลไม่เสถียร เส้นผ่านศูนย์กลางท่อหลักน้อยกว่า DN100 |
1. | สารละลายตกตะกอน (เช่น เยื่อกระดาษ เป็นต้น) |
2. | อัตราการไหลไม่เสถียร | ||
3. | สารละลายที่มีความหนืดเทเปอร์ | ||
4. | เส้นผ่านศูนย์กลางท่อหลักน้อยกว่า DN50 | ||
5. | กรณีที่มีผลต่ออุณหภูมิอย่างมีนัยสำคัญ |
การคำนวณอัตราการไหล
V = Q / (1/4 *π *d2) ตัวอย่าง: อัตราการไหล 20m3/h, เส้นผ่านศูนย์กลางท่อ 100mm
V = 20 / 3600 / (1/4 * 3.14 * 0.1 * 0.1)= 0.7 M/s
สถานที่ติดตั้ง
เพื่อให้แน่ใจว่าเครื่องวัดความหนาแน่นสามารถวัดได้อย่างแม่นยำและแสดงความเสถียร อัตราการไหลของตัวกลางที่วัดต้องไม่เกิน 1 เมตร/วินาที และเส้นผ่านศูนย์กลางของไปป์ไลน์ที่ติดตั้งเครื่องวัดความหนาแน่นต้องมากกว่าหรือเท่ากับ 159 มม.ควรติดตั้งตำแหน่งของเครื่องวัดความหนาแน่นให้ห่างจากปั๊มมากที่สุดเท่าที่จะเป็นไปได้ และระยะห่างควรมากกว่า 5 เมตรเมื่ออัตราการไหลมากกว่า 1 เมตร/วินาที ให้ใช้การติดตั้งเส้นผ่านศูนย์กลางแบบขยายเมื่ออัตราการไหลเพิ่มขึ้น 1 เมตร เส้นผ่านศูนย์กลางท่อของเครื่องวัดความหนาแน่นจะเพิ่มขึ้น 1.5 เท่าต้องมีส่วนท่อตรง ≥ 600 มม. ก่อนถึงเครื่องมือ และส่วนท่อตรง ≥ 300 มม. หลังเครื่องมือของเหลวอยู่ในสถานะลามินาร์เมื่อไหลผ่านตัวส้อม
ดังแสดงในรูป: การติดตั้งแนวนอนของไปป์ไลน์แนวนอน
ท่อแนวตั้งลดศูนย์กลาง แทรกลงในของเหลวโดยตรง
ท่อแนวนอนลดศูนย์กลาง มุมมองด้านบนของท่อแนวนอน
