รายละเอียดสินค้า:
|
| ช่วงการวัด: | 30m | ประเภทเสาอากาศ: | เสาอากาศเคเบิลอุณหภูมิสูง |
|---|---|---|---|
| อุณหภูมิในการทำงาน: | -40~250℃ | สัญญาณเอาท์พุต: | 4-20mA, 4-20mA/HART |
| แรงดันในกระบวนการ: | -0.1-4MPa, -1~40BAR | พาวเวอร์ซัพพลาย: | 24VDC/220VAC |
| เกรดป้องกัน: | IP67 | ความถี่: | 1.8Ghz |

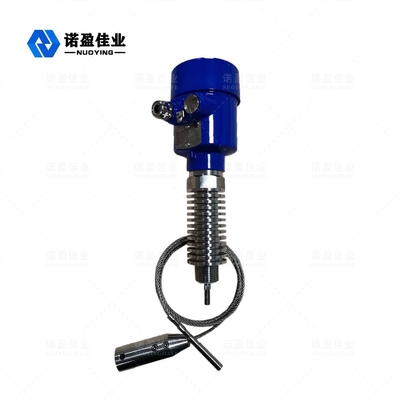

NYRD701 (ประเภทอุณหภูมิสูง)1.8GHz คลื่นนำทาง เรดาร์ ระดับ เมตร

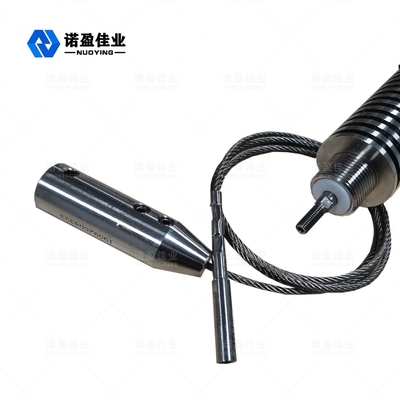

เครื่องวัดระดับเรดาร์คลื่นนำทางเป็นเครื่องวัดระดับตามหลักการสะท้อนโดเมนเวลา (TDR)ชีพจรแม่เหล็กไฟฟ้าของมาตรวัดระดับเรดาร์แพร่กระจายไปตามสายเคเบิลเหล็กหรือโพรบที่ความเร็วแสงส่วนหนึ่งของพัลส์ของเครื่องวัดระดับจะสะท้อนออกมาเพื่อสร้างเสียงสะท้อนและกลับไปยังเครื่องส่งสัญญาณพัลส์ตามเส้นทางเดียวกันระยะห่างระหว่างตัวส่งและพื้นผิวของตัวกลางที่วัดได้เป็นสัดส่วนกับเวลาการแพร่กระจายของพัลส์ในช่วงเวลานั้น และคำนวณความสูงของระดับของเหลว
เรดาร์ ระดับ เมตรพารามิเตอร์ทางเทคนิค
| แอปพลิเคชันทั่วไป | ของเหลว ผง อนุภาคของแข็ง สารกัดกร่อน |
| วัสดุเสาอากาศ | สายเคเบิลแบบยืดหยุ่น/304/PTFE (อุปกรณ์เสริม) |
| ช่วงการวัด | 30 นาที |
| ความแม่นยำ | ±1mm |
| แหล่งจ่ายไฟ | 24 VDC (สองสาย, สี่สาย) |
| อุณหภูมิปานกลาง | -40～+250℃ |
| ความกดดัน | อี -0.1 ~ 4.0MPa |
| กระบวนการเชื่อมต่อ | เกลียว, หน้าแปลน (อุปกรณ์เสริม) |
| ระดับการป้องกัน | IP65 |
| เกรดกันระเบิด | ExiaⅡCT6(ตัวเลือก) |
| สัญญาณเอาท์พุต | 4...20mA/HART/RS485/Modbus... |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!

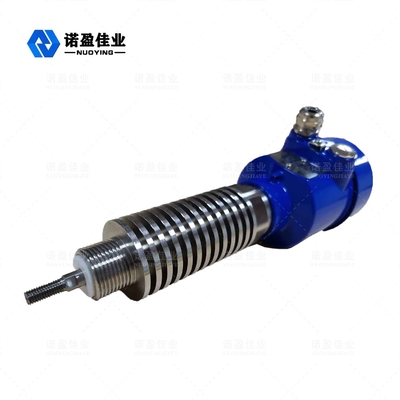

เสาอากาศวัดระดับคลื่นเรดาร์แบบคลื่นนำทางเพื่อเข้าร่วมโครงสร้างของหม้อน้ำ หม้อน้ำเป็นชนิดของเครื่องใช้ไฟฟ้าที่ใช้อุปกรณ์ทำความเย็นองค์ประกอบอิเล็กตรอนร้อน ทำจากวัสดุเช่นโครงสร้างแผ่นสแตนเลสมากกว่า 304/316แผ่นระบายความร้อนสามารถทำให้ความร้อนจากส่วนประกอบการนำไฟฟ้าได้อย่างมีประสิทธิภาพมากขึ้น เพื่อให้ผลิตภัณฑ์สามารถนำไปใช้กับโอกาสที่มีอุณหภูมิสูงขึ้นได้
เรดาร์ ระดับ เมตรคุณสมบัติการออกแบบ
◎ เครื่องวัดระดับเรดาร์แบบคลื่นนำทางใช้เทคโนโลยีการประมวลผลไมโครเวฟขั้นสูงและเทคโนโลยีการประมวลผล Echo Discovery ที่เป็นเอกลักษณ์ การวัดการสัมผัส ความแม่นยำในการวัดสูงและการวัดที่แม่นยำยิ่งขึ้นในเวลาเดียวกัน เรดาร์คลื่นนำทางมีความทนทานต่อการยึดเกาะ และไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอก เช่น อุณหภูมิปานกลางและการยึดเกาะ
◎ วิธีการเชื่อมต่อกระบวนการและประเภทของส่วนประกอบการตรวจจับที่หลากหลายทำให้มาตรวัดระดับเรดาร์คลื่นนำทาง 70X ซีรีส์เหมาะสำหรับสภาพการทำงานที่ซับซ้อนและการใช้งานที่หลากหลายเช่น: อุณหภูมิสูง แรงดันสูง และตัวกลางคงที่ไดอิเล็กตริกขนาดเล็ก
◎ การใช้โหมดการทำงานของพัลส์ ผลิตภัณฑ์มีกำลังการปล่อยต่ำมาก และสามารถติดตั้งในโลหะและอโลหะต่างๆ
ภาชนะที่ไม่เป็นอันตรายต่อร่างกายมนุษย์และสิ่งแวดล้อม
เรดาร์ ระดับ เมตรข้อกำหนดในการติดตั้ง
วิธีการติดตั้งมาตรฐาน
◎ แนะนำให้ติดตั้งที่ 1/4 หรือ 1/6 ของเส้นผ่านศูนย์กลางภาชนะ
หมายเหตุ: ระยะห่างขั้นต่ำจากผนังถังคือ L0≥300mm, H0≥50mm
◎ เก็บให้ห่างจากทางเข้าและทางออก
◎ หลีกเลี่ยงสิ่งกีดขวาง เช่น ลิมิตสวิตช์ คอยล์ร้อน เครื่องกวน ฯลฯ หมายเหตุ: ระยะห่างระหว่างโพรบกับสิ่งกีดขวางคือ ≥200 มม.
◎ เมื่อภาชนะเป็นกระป๋องโลหะ เรดาร์ไม่ควรสัมผัสผนังและก้นกระป๋องตลอดช่วง
◎ หากด้านล่างของตู้คอนเทนเนอร์เรียว เรดาร์สามารถติดตั้งตรงกลางด้านบนของถังได้
◎ ความสูงของท่อสั้นสำหรับติดตั้งควรเป็น L1≤10ซม.
