รายละเอียดสินค้า:
|
| ช่วงการวัด: | 6m | ประเภทเสาอากาศ: | เสาอากาศป้องกันการกัดกร่อน |
|---|---|---|---|
| วัสดุเสาอากาศ: | 304+PTFE,316L+PTFE (อุปกรณ์เสริม) | กระบวนการเชื่อมต่อ: | เกลียวเกลียว, หน้าแปลน (อุปกรณ์เสริม), |
| ความแม่นยำ: | ±1mm | อุณหภูมิในการทำงาน: | -40~130℃ |
| สัญญาณเอาท์พุต: | 4-20mA, 4-20mA/HART (สองสาย/สี่สาย) | แรงดันในกระบวนการ: | -0.1-2MPa |

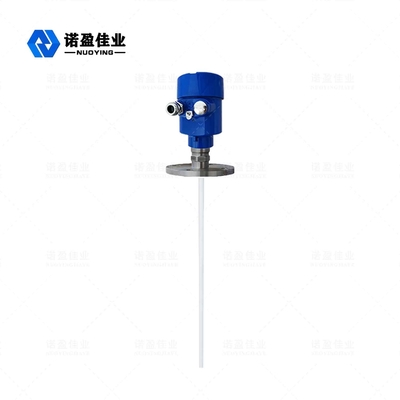

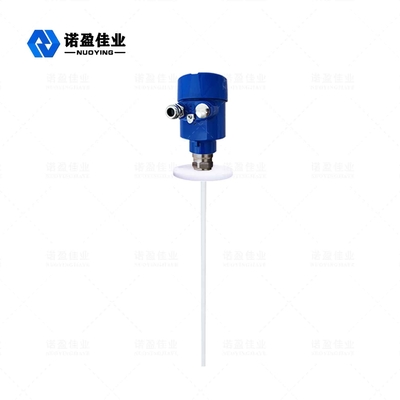

NYRD702 ไฟเบอร์1.8GHz Guided Wave เรดาร์ ระดับ เมตร
เครื่องวัดระดับเรดาร์คลื่นนำทางเป็นเครื่องวัดระดับตามหลักการสะท้อนโดเมนเวลา (TDR)ชีพจรแม่เหล็กไฟฟ้าของมาตรวัดระดับเรดาร์แพร่กระจายไปตามสายเคเบิลเหล็กหรือโพรบที่ความเร็วแสงส่วนหนึ่งของพัลส์ของเครื่องวัดระดับจะสะท้อนออกมาเพื่อสร้างเสียงสะท้อนและกลับไปยังเครื่องส่งสัญญาณพัลส์ตามเส้นทางเดียวกันระยะห่างระหว่างตัวส่งและพื้นผิวของตัวกลางที่วัดได้เป็นสัดส่วนกับเวลาการแพร่กระจายของพัลส์ในช่วงเวลานั้น และคำนวณความสูงของระดับของเหลว
เครื่องวัดระดับเรดาร์คลื่นแม่เหล็กไฟฟ้าต้านการกัดกร่อน NYRD702 เหมาะสำหรับการตรวจสอบระดับของตัวกลางที่มีฤทธิ์กัดกร่อนสูง เช่น สารละลายกรดไฮโดรคลอริก สารละลายกรดไนตริก กรดไฮโดรโบรมิก กรดซัลฟิวริกเจือจาง และอื่นๆ
เรดาร์ ระดับ เมตรพารามิเตอร์ทางเทคนิค
| แอปพลิเคชันทั่วไป | ของเหลว ผง อนุภาคของแข็ง สารกัดกร่อน |
| วัสดุเสาอากาศ | ไฟเบอร์ (ไม่จำเป็น) |
| ช่วงการวัด | 6 เดือน |
| ความแม่นยำ | ±1mm |
| แหล่งจ่ายไฟ | 24 VDC (สองสาย, สี่สาย) |
| อุณหภูมิปานกลาง | -40～+130℃,-40～+250℃ |
| ความกดดัน | อี -0.1 ~ 4.0MPa |
| กระบวนการเชื่อมต่อ | เกลียว, หน้าแปลน (อุปกรณ์เสริม) |
| ระดับการป้องกัน | IP67 |
| เกรดกันระเบิด | ExiaⅡCT6(ตัวเลือก) |
| สัญญาณเอาท์พุต | 4...20mA/HART/RS485/Modbus... |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
เรดาร์ ระดับ เมตรปฏิบัติการ หลักการ
พัลส์ไมโครเวฟความถี่สูงที่ปล่อยออกมาจากเรดาร์คลื่นนำจะแพร่กระจายไปตามส่วนประกอบการตรวจจับ (สายเคเบิลเหล็กหรือแท่งเหล็ก) และเมื่อพบสื่อที่วัดได้ เนื่องจากการเปลี่ยนแปลงค่าคงที่ไดอิเล็กตริกอย่างกะทันหัน จะทำให้เกิดการสะท้อนกลับและส่วนหนึ่ง ของพลังงานชีพจรจะสะท้อนกลับช่วงเวลาระหว่างพัลส์ที่ส่งและพัลส์ที่สะท้อนกลับเป็นสัดส่วนกับระยะห่างของตัวกลางที่วัดได้
◎ เข้าสู่
เรดาร์คลื่นนำทางเป็นเครื่องมือวัดตามหลักการเดินทางข้ามเวลาคลื่นเรดาร์วิ่งด้วยความเร็วแสง และเวลาทำงานสามารถแปลงเป็นสัญญาณระดับผ่านชิ้นส่วนอิเล็กทรอนิกส์ได้หัววัดจะปล่อยคลื่นความถี่สูงและแพร่กระจายไปตามสายหรือหัววัดแบบก้านเมื่อพัลส์มาบรรจบกับพื้นผิวของวัสดุ พวกมันจะถูกสะท้อนกลับและรับโดยเครื่องรับในเครื่องมือ และสัญญาณระยะทางจะถูกแปลงเป็นสัญญาณระดับ
สัญญาณพัลส์ที่สะท้อนกลับจะถูกส่งไปยังส่วนวงจรอิเล็กทรอนิกส์ของเครื่องมือตามสายเคเบิลหรือหัววัดแบบแท่ง และไมโครโปรเซสเซอร์จะประมวลผลสัญญาณเพื่อระบุเสียงสะท้อนที่เกิดจากคลื่นไมโครเวฟบนผิวของวัสดุการระบุสัญญาณสะท้อนที่ถูกต้องเสร็จสิ้นโดยซอฟต์แวร์พัลส์ และระยะทาง D จากพื้นผิววัสดุเป็นสัดส่วนกับการเดินทางข้ามเวลา T ของ
ชีพจร:
D=C×T/2 โดยที่ C คือความเร็วแสง
เนื่องจากทราบระยะทาง E ของถังเปล่า ระดับวัสดุ L คือ:L=ED
◎ ส่งออก
ตั้งค่าโดยการป้อนความสูงของถังเปล่า E (= ศูนย์จุด), ความสูงของถังเต็ม F (= เต็มสเกล) และพารามิเตอร์การใช้งานบางส่วน พารามิเตอร์การใช้งานจะปรับเครื่องมือให้เข้ากับสภาพแวดล้อมการวัดโดยอัตโนมัติ ซึ่งสอดคล้องกับเอาต์พุต 4-20mA
เรดาร์ ระดับ เมตรข้อกำหนดในการติดตั้ง
วิธีการติดตั้งมาตรฐาน
◎ แนะนำให้ติดตั้งที่ 1/4 หรือ 1/6 ของเส้นผ่านศูนย์กลางภาชนะ
หมายเหตุ: ระยะห่างขั้นต่ำจากผนังถังคือ L0≥300mm, H0≥50mm
◎ เก็บให้ห่างจากทางเข้าและทางออก
◎ หลีกเลี่ยงสิ่งกีดขวาง เช่น ลิมิตสวิตช์ คอยล์ร้อน เครื่องกวน ฯลฯ หมายเหตุ: ระยะห่างระหว่างโพรบกับสิ่งกีดขวางคือ ≥200 มม.
◎ เมื่อภาชนะเป็นกระป๋องโลหะ เรดาร์ไม่ควรสัมผัสผนังและก้นกระป๋องตลอดช่วง
◎ หากด้านล่างของตู้คอนเทนเนอร์เรียว เรดาร์สามารถติดตั้งตรงกลางด้านบนของถังได้
◎ ความสูงของท่อสั้นสำหรับติดตั้งควรเป็น L1≤10ซม.
