รายละเอียดสินค้า:
|
| ช่วงการวัด: | สายยาว 20ม. ก้าน 6ม | แอปพลิเคชันทั่วไป: | ของเหลวคงที่ไดอิเล็กตริกต่ำ |
|---|---|---|---|
| วัสดุ: | 304,316L (อุปกรณ์เสริม) | กระบวนการเชื่อมต่อ: | หน้าแปลน (ไม่จำเป็น), |
| แรงดันในกระบวนการ: | -0.1-4MPa, -1~40BAR | สัญญาณเอาท์พุต: | 4-20mA / Hart / RS485 (Modbus) |
| เกรดป้องกันการระเบิด: | Exia II C T6 กา | ชั้นป้องกัน: | IP67 |

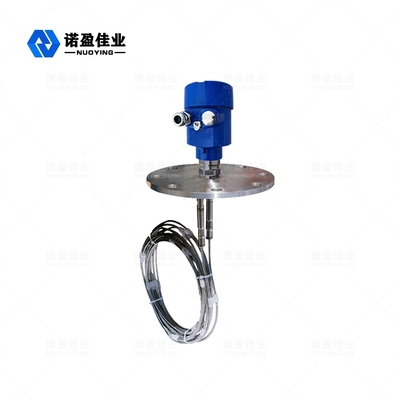

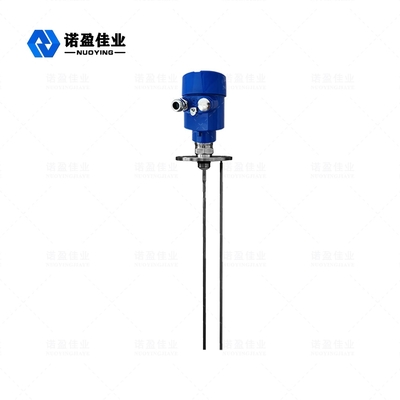

NYRD703 1.8GHz Guided Wave เรดาร์ ระดับ เมตร
เครื่องวัดระดับเรดาร์คลื่นนำทางเป็นเครื่องวัดระดับตามหลักการสะท้อนโดเมนเวลา (TDR)ชีพจรแม่เหล็กไฟฟ้าของมาตรวัดระดับเรดาร์แพร่กระจายไปตามสายเคเบิลเหล็กหรือโพรบที่ความเร็วแสงส่วนหนึ่งของพัลส์ของเครื่องวัดระดับจะสะท้อนออกมาเพื่อสร้างเสียงสะท้อนและกลับไปยังเครื่องส่งสัญญาณพัลส์ตามเส้นทางเดียวกันระยะห่างระหว่างตัวส่งและพื้นผิวของตัวกลางที่วัดได้เป็นสัดส่วนกับเวลาการแพร่กระจายของพัลส์ในช่วงเวลานั้น และคำนวณความสูงของระดับของเหลว
เรดาร์ ระดับ เมตรพารามิเตอร์ทางเทคนิค
| แอปพลิเคชันทั่วไป | ของเหลว ของเหลวคงที่ไดอิเล็กตริกต่ำ |
| วัสดุเสาอากาศ | สายเคเบิลแบบยืดหยุ่น/304/PTFE (อุปกรณ์เสริม) |
| ช่วงการวัด | 0~20m(สาย),0~6m |
| ความแม่นยำ | ±1mm |
| แหล่งจ่ายไฟ | 24 VDC (สองสาย, สี่สาย) |
| อุณหภูมิปานกลาง | -40～+130℃ |
| ความกดดัน | อี -0.1 ~ 4.0MPa |
| กระบวนการเชื่อมต่อ | เกลียว, หน้าแปลน (อุปกรณ์เสริม) |
| ระดับการป้องกัน | IP67 |
| เกรดกันระเบิด | ExiaⅡCT6(ตัวเลือก) |
| สัญญาณเอาท์พุต | 4...20mA/HART/RS485/Modbus... |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
เรดาร์ ระดับ เมตรปฏิบัติการ หลักการ
พัลส์ไมโครเวฟความถี่สูงที่ปล่อยออกมาจากเรดาร์คลื่นนำจะแพร่กระจายไปตามส่วนประกอบการตรวจจับ (สายเคเบิลเหล็กหรือแท่งเหล็ก) และเมื่อพบสื่อที่วัดได้ เนื่องจากการเปลี่ยนแปลงค่าคงที่ไดอิเล็กตริกอย่างกะทันหัน จะทำให้เกิดการสะท้อนกลับและส่วนหนึ่ง ของพลังงานชีพจรจะสะท้อนกลับช่วงเวลาระหว่างพัลส์ที่ส่งและพัลส์ที่สะท้อนกลับเป็นสัดส่วนกับระยะห่างของตัวกลางที่วัดได้
◎ เข้าสู่
เรดาร์คลื่นนำทางเป็นเครื่องมือวัดตามหลักการเดินทางข้ามเวลาคลื่นเรดาร์วิ่งด้วยความเร็วแสง และเวลาทำงานสามารถแปลงเป็นสัญญาณระดับผ่านชิ้นส่วนอิเล็กทรอนิกส์ได้หัววัดจะปล่อยคลื่นความถี่สูงและแพร่กระจายไปตามสายหรือหัววัดแบบก้านเมื่อพัลส์มาบรรจบกับพื้นผิวของวัสดุ พวกมันจะถูกสะท้อนกลับและรับโดยเครื่องรับในเครื่องมือ และสัญญาณระยะทางจะถูกแปลงเป็นสัญญาณระดับ
สัญญาณพัลส์ที่สะท้อนกลับจะถูกส่งไปยังส่วนวงจรอิเล็กทรอนิกส์ของเครื่องมือตามสายเคเบิลหรือหัววัดแบบแท่ง และไมโครโปรเซสเซอร์จะประมวลผลสัญญาณเพื่อระบุเสียงสะท้อนที่เกิดจากคลื่นไมโครเวฟบนผิวของวัสดุการระบุสัญญาณสะท้อนที่ถูกต้องเสร็จสิ้นโดยซอฟต์แวร์พัลส์ และระยะทาง D จากพื้นผิววัสดุเป็นสัดส่วนกับการเดินทางข้ามเวลา T ของ
ชีพจร:
D=C×T/2 โดยที่ C คือความเร็วแสง
เนื่องจากทราบระยะทาง E ของถังเปล่า ระดับวัสดุ L คือ:L=ED
◎ ส่งออก
ตั้งค่าโดยการป้อนความสูงของถังเปล่า E (= ศูนย์จุด), ความสูงของถังเต็ม F (= เต็มสเกล) และพารามิเตอร์การใช้งานบางส่วน พารามิเตอร์การใช้งานจะปรับเครื่องมือให้เข้ากับสภาพแวดล้อมการวัดโดยอัตโนมัติ ซึ่งสอดคล้องกับเอาต์พุต 4-20mA
เรดาร์ ระดับ เมตรคุณสมบัติการออกแบบ
◎ เครื่องวัดระดับเรดาร์แบบคลื่นนำทางใช้เทคโนโลยีการประมวลผลไมโครเวฟขั้นสูงและเทคโนโลยีการประมวลผล Echo Discovery ที่เป็นเอกลักษณ์ การวัดการสัมผัส ความแม่นยำในการวัดสูงและการวัดที่แม่นยำยิ่งขึ้นในเวลาเดียวกัน เรดาร์คลื่นนำทางมีความทนทานต่อการยึดเกาะ และไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอก เช่น อุณหภูมิปานกลางและการยึดเกาะ
◎ วิธีการเชื่อมต่อกระบวนการและประเภทของส่วนประกอบการตรวจจับที่หลากหลายทำให้มาตรวัดระดับเรดาร์คลื่นนำทาง 70X ซีรีส์เหมาะสำหรับสภาพการทำงานที่ซับซ้อนและการใช้งานที่หลากหลายเช่น: อุณหภูมิสูง แรงดันสูง และตัวกลางคงที่ไดอิเล็กตริกขนาดเล็ก
◎ การใช้โหมดการทำงานของพัลส์ ผลิตภัณฑ์มีกำลังการปล่อยต่ำมาก และสามารถติดตั้งในโลหะและอโลหะต่างๆ
ภาชนะที่ไม่เป็นอันตรายต่อร่างกายมนุษย์และสิ่งแวดล้อม
