รายละเอียดสินค้า:
|
| ช่วงการวัด: | 6m，15m | ประเภทเสาอากาศ: | เสาอากาศอุณหภูมิสูงและแรงดันสูง |
|---|---|---|---|
| วัสดุ: | 304,316L (อุปกรณ์เสริม) | เกรดป้องกันการระเบิด: | ExiaⅡCT6(ตัวเลือก) |
| ชั้นป้องกัน: | อุปกรณ์แสดงผล IP67 | อุณหภูมิในการทำงาน: | -40~500℃ |
| สัญญาณเอาท์พุต: | 4-20mA, 4-20mA/HART (สองสาย/สี่สาย) | แรงดันในกระบวนการ: | -1~40BAR |

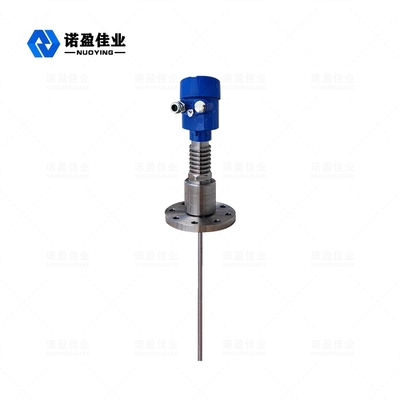

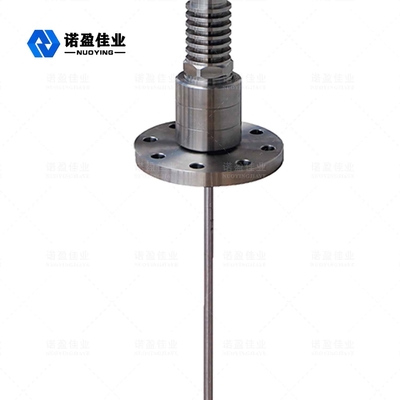

NYRD7051.8GHz Guided Wave เรดาร์ ระดับ เมตร
เครื่องวัดระดับเรดาร์แบบคลื่นนำทาง เครื่องมือวัดระดับในอุตสาหกรรมเคมีเครื่องวัดระดับเรดาร์คลื่นนำทางคือเครื่องวัดระดับเรดาร์ตามหลักการของการสะท้อนแสงโดเมนเวลา (TDR)ชีพจรแม่เหล็กไฟฟ้าของเครื่องวัดระดับเรดาร์จะเคลื่อนที่ไปตามสายเคเบิลหรือแกนโพรบด้วยความเร็วแสงเมื่อสัมผัสกับพื้นผิวของตัวกลางที่วัดได้ ส่วนหนึ่งของพัลส์ของเครื่องวัดระดับเรดาร์จะสะท้อนออกมาเพื่อสร้างเสียงสะท้อนและกลับไปยังเครื่องส่งสัญญาณพัลส์ตามเส้นทางเดียวกันระยะห่างระหว่างตัวเรียกใช้งานกับพื้นผิวของตัวกลางที่วัดได้เป็นสัดส่วนกับเวลาการแพร่กระจายของพัลส์ในระหว่างนี้ และคำนวณความสูงของระดับของเหลว
เรดาร์ ระดับ เมตรพารามิเตอร์ทางเทคนิค
| แอปพลิเคชันทั่วไป | ของเหลว ผง อนุภาคของแข็ง สารกัดกร่อน |
| วัสดุเสาอากาศ | สายเคเบิลแบบยืดหยุ่น/304/PTFE (อุปกรณ์เสริม) |
| ช่วงการวัด | 6 เดือน |
| ความแม่นยำ | ±1mm |
| แหล่งจ่ายไฟ | 24 VDC (สองสาย, สี่สาย) |
| อุณหภูมิปานกลาง | -40～+130℃,-40～+250℃ |
| ความกดดัน | -0.1 ~ 4.0MPa |
| กระบวนการเชื่อมต่อ | เกลียว, หน้าแปลน (อุปกรณ์เสริม) |
| ระดับการป้องกัน | IP67 |
| เกรดกันระเบิด | ExiaⅡCT6(ตัวเลือก) |
| สัญญาณเอาท์พุต | 4...20mA/HART/RS485/Modbus... |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
เรดาร์ ระดับ เมตรปฏิบัติการ หลักการ
พัลส์ไมโครเวฟความถี่สูงที่ปล่อยออกมาจากเรดาร์คลื่นนำจะแพร่กระจายไปตามส่วนประกอบการตรวจจับ (สายเคเบิลเหล็กหรือแท่งเหล็ก) และเมื่อพบสื่อที่วัดได้ เนื่องจากการเปลี่ยนแปลงค่าคงที่ไดอิเล็กตริกอย่างกะทันหัน จะทำให้เกิดการสะท้อนกลับและส่วนหนึ่ง ของพลังงานชีพจรจะสะท้อนกลับช่วงเวลาระหว่างพัลส์ที่ส่งและพัลส์ที่สะท้อนกลับเป็นสัดส่วนกับระยะห่างของตัวกลางที่วัดได้
เรดาร์ ระดับ เมตรข้อกำหนดในการติดตั้ง
วิธีการติดตั้งมาตรฐาน
◎ แนะนำให้ติดตั้งที่ 1/4 หรือ 1/6 ของเส้นผ่านศูนย์กลางภาชนะ
หมายเหตุ: ระยะห่างขั้นต่ำจากผนังถังคือ L0≥300mm, H0≥50mm
◎ เก็บให้ห่างจากทางเข้าและทางออก
◎ หลีกเลี่ยงสิ่งกีดขวาง เช่น ลิมิตสวิตช์ คอยล์ร้อน เครื่องกวน ฯลฯ หมายเหตุ: ระยะห่างระหว่างโพรบกับสิ่งกีดขวางคือ ≥200 มม.
◎ เมื่อภาชนะเป็นกระป๋องโลหะ เรดาร์ไม่ควรสัมผัสผนังและก้นกระป๋องตลอดช่วง
◎ หากด้านล่างของตู้คอนเทนเนอร์เรียว เรดาร์สามารถติดตั้งตรงกลางด้านบนของถังได้
◎ ความสูงของท่อสั้นสำหรับติดตั้งควรเป็น L1≤10ซม.
เรดาร์ ระดับ เมตรการเชื่อมต่อไฟฟ้า
◎ แรงดันไฟจ่าย
(4 ~ 20) mA / HART (สองสาย)
แหล่งจ่ายไฟและสัญญาณกระแสไฟขาออกใช้สายเคเบิลหุ้มฉนวนสองคอร์อ้างถึงข้อมูลทางเทคนิคสำหรับช่วงแรงดันไฟฟ้าของแหล่งจ่ายเฉพาะสำหรับประเภทความปลอดภัยที่แท้จริง ต้องเพิ่มอุปสรรคด้านความปลอดภัยระหว่างแหล่งจ่ายไฟและอุปกรณ์
(4~20)mA/HART(สี่สาย)
แหล่งจ่ายไฟและสัญญาณปัจจุบันแยกจากกัน และแต่ละอันใช้ลวดหุ้มฉนวนสองคอร์อ้างถึงข้อมูลทางเทคนิคสำหรับช่วงแรงดันไฟฟ้าของแหล่งจ่ายเฉพาะ
RS485/Modbus
แหล่งจ่ายไฟและสัญญาณ Modbus แยกจากกัน และแต่ละอันใช้สายป้องกันแบบสองคอร์สำหรับช่วงแรงดันไฟฟ้าของแหล่งจ่ายเฉพาะ โปรดดูข้อมูลทางเทคนิค
◎ วิธีการเชื่อมต่อ
◎ การเชื่อมต่อป้องกันการระเบิด
เรดาร์ ระดับ เมตรตารางการเลือก
ตัวอย่างเช่น: NYRD705-AC1A33VAPM1000
| หมายเลขผู้ผลิต | |
| NYRD | |
| รุ่นสินค้า | |
| 705 ช่วง 6m | |
| รูปแบบเสาอากาศ/ ขนาด/ วัสดุ | |
|
อา บี Y |
สายอากาศ/ 304 เสาอากาศเคเบิล / PTFE พิเศษ Customized |
| กระบวนการเชื่อมต่อ | |
| อา | กระทู้: G1½A |
| บี | กระทู้: G1A |
| ค | กระทู้: G¾A |
| ดี | หัวข้อ: 1½NPT |
| อี | ระยะ F : DN50 |
| F | หน้าแปลน: DN80 |
| จี | หน้าแปลน: DN100 |
| Y | ปรับแต่งพิเศษ |
| ผลผลิต/อุปทาน | |
|
1 4~20mA/24VDC สองสาย 2 4~20mA/24VDC/ฮาร์ต สองสาย 3 4~20mA/220VAC/ฮาร์ทสี่สาย 4 RS485/Modbus |
|
| การแสดงสด / การเขียนโปรแกรม | |
| ขวาน | แบบไม่มี |
| รหัสนุ้ย | |
| XX | |
| อุณหภูมิกระบวนการ |
| 1 - 40~+ 130℃ |
| 2 - 40~+ 250℃ |
| 3 - 40~+ 500℃ |
| Y ปรับแต่งพิเศษ |
| ความดันในกระบวนการ |
| 1 - 0.1~+ 0.3MPa |
| 2 - 0.1~+ 2.0MPa |
| 3 - 0.1~+ 4.0MPa |
| Y ปรับแต่งพิเศษ |
| การปิดผนึก |
|
วี ไวตัน K Kalrez Y ปรับแต่งพิเศษ |
| วัสดุตัวเรือน/ ระดับการป้องกัน |
| อะลูมิเนียม/ IP65 |
| D อะลูมิเนียม (ช่องคู่)/ IP67 |
| S SS 304/ IP68 |
| Y ปรับแต่งพิเศษ |
| เกรดกันระเบิด |
| พี สแตนดาร์ด |
| L Exia IICT6 |
| G Exd[ia] IICT6 พิเศษ |
| Y กำหนดเอง |
| รายการเคเบิล |
|
เอ็ม M20×1.5 N 1/2" NPT Y ปรับแต่งพิเศษ |
| ช่วง (หน่วย: ซม.) |
| เอ็กซ์ ...... |
