รายละเอียดสินค้า:
|
| ช่วงการวัด: | 6m | ช่วงความถี่: | 1.8Ghz |
|---|---|---|---|
| วัสดุเคส: | ตัวเรือนสแตนเลส | กระบวนการเชื่อมต่อ: | เกลียวเกลียว, หน้าแปลน (อุปกรณ์เสริม), |
| เกรดป้องกัน: | อุปกรณ์แสดงผล IP67, IP68 | อุณหภูมิในการทำงาน: | -40~130℃ |
| สัญญาณเอาท์พุต: | 4-20mA, 4-20mA/HART (สองสาย/สี่สาย) | แรงดันในกระบวนการ: | -1~40BAR |
| แสงสูง: | เครื่องส่งสัญญาณระดับเรดาร์ 100MHZ,เครื่องส่งสัญญาณระดับเรดาร์ IP68,เครื่องส่งสัญญาณระดับไมโครเวฟ IP68 |
||

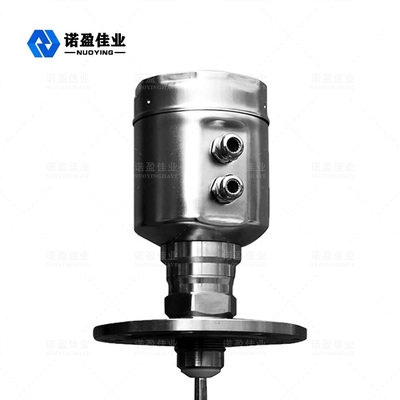

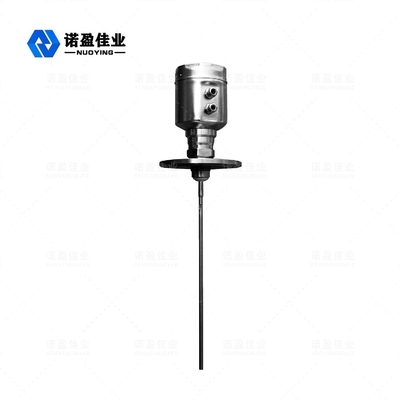

NYRD702 ( สแตนเลส ) 1.8GHz Guided Wave เรดาร์ ระดับ เมตร
เครื่องวัดระดับเรดาร์คลื่นนำทางเป็นเครื่องวัดระดับตามหลักการสะท้อนโดเมนเวลา (TDR)ชีพจรแม่เหล็กไฟฟ้าของมาตรวัดระดับเรดาร์แพร่กระจายไปตามสายเคเบิลเหล็กหรือโพรบที่ความเร็วแสงส่วนหนึ่งของพัลส์ของเครื่องวัดระดับจะสะท้อนออกมาเพื่อสร้างเสียงสะท้อนและกลับไปยังเครื่องส่งสัญญาณพัลส์ตามเส้นทางเดียวกันระยะห่างระหว่างตัวส่งและพื้นผิวของตัวกลางที่วัดได้เป็นสัดส่วนกับเวลาการแพร่กระจายของพัลส์ในช่วงเวลานั้น และคำนวณความสูงของระดับของเหลว
เรดาร์ ระดับ เมตรพารามิเตอร์ทางเทคนิค
| พารามิเตอร์ |
ความถี่: 100MHZ-1.8GHZ ช่วงการวัด:-สาย:0-30m;คัน, โคแอกเชียล :0-6m ความสามารถในการทำซ้ำได้: ± 3mm ความละเอียด: 1mm สุ่มตัวอย่าง: echo 55 ตัวอย่าง / s ความเร็วในการตอบสนอง: 0.2S (ขึ้นอยู่กับการใช้งานจริง) สัญญาณกระแสไฟขาออก :4-20mA ความแม่นยำ: <0.1% |
| อินเทอร์เฟซการสื่อสาร | โปรโตคอลการสื่อสาร HART |
| กระบวนการเชื่อมต่อ |
G1-1/2 หน้าแปลน DN50, DN80, DN100, DN150 |
| ความดันในกระบวนการ | -1 ~ 40bar |
| พลัง |
กำลังไฟ: 24VDC (± 10%), แรงดันกระเพื่อม: 1Vpp การใช้พลังงาน: สูงสุด 22.5mA |
| สภาวะแวดล้อม | อุณหภูมิ -40 ℃ ~ +80 ℃ |
| เกรดป้องกันที่อยู่อาศัย | IP68 |
| ระดับการระเบิด | EXiaIICT6 |
| แหล่งจ่ายไฟเครื่องมือวัดและการเชื่อมต่อสายสัญญาณออก |
การแบ่งปันสายเคเบิลหุ้มฉนวนสองคอร์ รายการสายเคเบิล: 2 M20 × 1.5 (เส้นผ่านศูนย์กลางของสายเคเบิล 5 - 9 มม.) |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
เรดาร์ ระดับ เมตรปฏิบัติการ หลักการ
Guided Wave Radar เป็นเครื่องมือวัดชนิดหนึ่งที่ใช้หลักการของการเดินทางข้ามเวลาคลื่นเรดาร์เดินทางด้วยความเร็วแสง และเวลาทำงานสามารถเปลี่ยนเป็นสัญญาณระดับโดยส่วนประกอบอิเล็กทรอนิกส์หัววัดจะปล่อยพัลส์ความถี่สูงซึ่งกระจายไปตามสายเคเบิล และพัลส์จะสะท้อนกลับเมื่อสัมผัสกับพื้นผิวของวัสดุและตัวรับสัญญาณภายในมิเตอร์รับไว้สัญญาณระยะทางจะถูกแปลงเป็นสัญญาณระดับ
เรดาร์ ระดับ เมตรข้อกำหนดในการติดตั้ง
วัดธาตุ Rแองเจิ้ล
สัญลักษณ์ explaชาติ:
H ---- ช่วงการวัด
L ---- ระยะถังเปล่า
B---- พื้นที่ตาบอดด้านบน
E ---- ระยะห่างขั้นต่ำระหว่างโพรบกับผนังถัง
พื้นที่ตาบอดหมายถึงระยะห่างขั้นต่ำระหว่างระดับสูงสุดของพื้นผิววัสดุกับจุดอ้างอิงการวัด
พื้นที่ตาบอดด้านล่างหมายถึงระยะทางใกล้กับด้านล่างของสายเคเบิลที่ไม่สามารถวัดได้อย่างแม่นยำ
ระยะห่างที่มีประสิทธิภาพคือระยะห่างระหว่างพื้นที่ตาบอดด้านบนกับพื้นที่ตาบอดด้านล่าง
บันทึก:เมื่อระดับวัสดุอยู่ระหว่างพื้นที่ตาบอดด้านบนและด้านล่างเท่านั้นที่สามารถรับประกันการวัดระดับวัสดุที่เชื่อถือได้
คู่มือการติดตั้ง
คู่มือการติดตั้งด้านล่างใช้กับหัววัดสายเคเบิลและก้านสำหรับการวัดอนุภาคของแข็งและของเหลวหัววัดท่อโคแอกเชียลเหมาะสำหรับวัตถุที่เป็นของเหลวเท่านั้น
ตำแหน่งการติดตั้ง:
