รายละเอียดสินค้า:
|
| ช่วงการวัด: | cable 30m; สายเคเบิล 30m; rod, coaxial 6m คัน, โคแอกเซียล 6m | แรงดันในกระบวนการ: | -10-40bar |
|---|---|---|---|
| วัสดุเสาอากาศ: | 304,316L (อุปกรณ์เสริม) | กระบวนการเชื่อมต่อ: | หน้าแปลน (ไม่จำเป็น), |
| เกรดป้องกันที่อยู่อาศัย: | IP68 | อุณหภูมิในการทำงาน: | -40~130℃，-40~250℃ |
| สัญญาณเอาท์พุต: | 4-20mA/HART(สองสาย/สี่สาย) | ความเร็วในการตอบสนอง: | :0.2S (ขึ้นอยู่กับการใช้งานจริง) |
| แสงสูง: | NYRD703 เครื่องส่งสัญญาณระดับคลื่นไกด์,เครื่องส่งสัญญาณระดับคลื่นไกด์ 316L,เครื่องส่งสัญญาณระดับ gwr 316L |
||

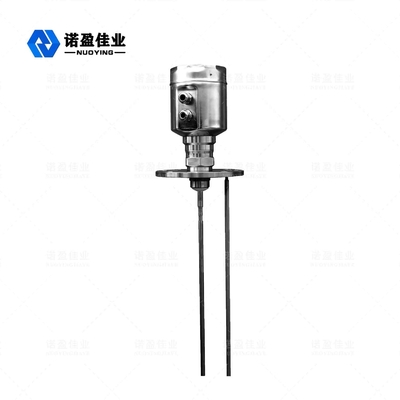

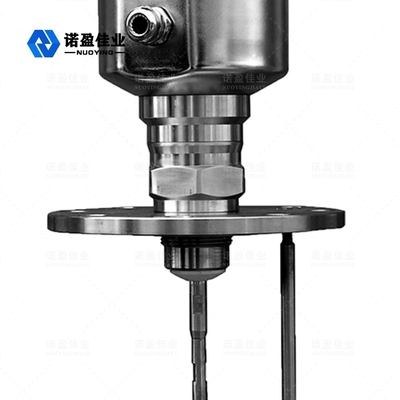

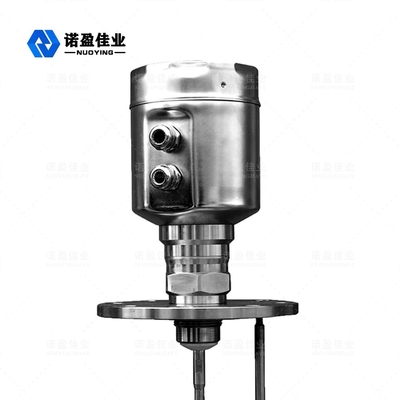

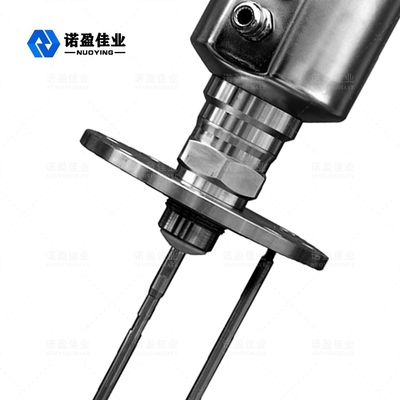

NYRD703 ( สแตนเลส ) 1.8GHz Guided Wave เรดาร์ ระดับ เมตร
เครื่องวัดระดับเรดาร์คลื่นนำทางเป็นเครื่องวัดระดับตามหลักการสะท้อนโดเมนเวลา (TDR)ชีพจรแม่เหล็กไฟฟ้าของมาตรวัดระดับเรดาร์แพร่กระจายไปตามสายเคเบิลเหล็กหรือโพรบที่ความเร็วแสงส่วนหนึ่งของพัลส์ของเครื่องวัดระดับจะสะท้อนออกมาเพื่อสร้างเสียงสะท้อนและกลับไปยังเครื่องส่งสัญญาณพัลส์ตามเส้นทางเดียวกันระยะห่างระหว่างตัวส่งและพื้นผิวของตัวกลางที่วัดได้เป็นสัดส่วนกับเวลาการแพร่กระจายของพัลส์ในช่วงเวลานั้น และคำนวณความสูงของระดับของเหลว
เรดาร์ ระดับ เมตรพารามิเตอร์ทางเทคนิค
| พารามิเตอร์ |
ความถี่: 100MHZ-1.8GHZ ช่วงการวัด:-สาย:0-30m;คัน, โคแอกเชียล :0-6m ความสามารถในการทำซ้ำได้: ± 3mm ความละเอียด: 1mm สุ่มตัวอย่าง: echo 55 ตัวอย่าง / s ความเร็วในการตอบสนอง: 0.2S (ขึ้นอยู่กับการใช้งานจริง) สัญญาณกระแสไฟขาออก :4-20mA ความแม่นยำ: <0.1% |
| อินเทอร์เฟซการสื่อสาร | โปรโตคอลการสื่อสาร HART |
| กระบวนการเชื่อมต่อ |
G1-1/2 หน้าแปลน DN50, DN80, DN100, DN150 |
| ความดันในกระบวนการ | -1 ~ 40bar |
| พลัง |
กำลังไฟ: 24VDC (± 10%), แรงดันกระเพื่อม: 1Vpp การใช้พลังงาน: สูงสุด 22.5mA |
| สภาวะแวดล้อม | อุณหภูมิ -40 ℃ ~ +80 ℃ |
| เกรดป้องกันที่อยู่อาศัย | IP68 |
| ระดับการระเบิด | EXiaIICT6 |
| แหล่งจ่ายไฟเครื่องมือวัดและการเชื่อมต่อสายสัญญาณออก |
การแบ่งปันสายเคเบิลหุ้มฉนวนสองคอร์ รายการสายเคเบิล: 2 M20 × 1.5 (เส้นผ่านศูนย์กลางของสายเคเบิล 5 - 9 มม.) |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
เรดาร์ ระดับ เมตรปฏิบัติการ หลักการ
Guided Wave Radar เป็นเครื่องมือวัดชนิดหนึ่งที่ใช้หลักการของการเดินทางข้ามเวลาคลื่นเรดาร์เดินทางด้วยความเร็วแสง และเวลาทำงานสามารถเปลี่ยนเป็นสัญญาณระดับโดยส่วนประกอบอิเล็กทรอนิกส์หัววัดจะปล่อยพัลส์ความถี่สูงซึ่งกระจายไปตามสายเคเบิล และพัลส์จะสะท้อนกลับเมื่อสัมผัสกับพื้นผิวของวัสดุและตัวรับสัญญาณภายในมิเตอร์รับไว้สัญญาณระยะทางจะถูกแปลงเป็นสัญญาณระดับ
ป้อนข้อมูล
สัญญาณพัลส์ที่สะท้อนกลับจะดำเนินการตามสายเคเบิลกลับไปยังวงจรอิเล็กทรอนิกส์ของมิเตอร์ และไมโครโปรเซสเซอร์จะประมวลผลสัญญาณนี้เพื่อระบุเสียงสะท้อนที่เกิดจากคลื่นไมโครเวฟที่พื้นผิววัสดุการจดจำสัญญาณสะท้อนที่ถูกต้องทำได้โดยซอฟต์แวร์อัจฉริยะระยะทาง D ไปยังพื้นผิววัสดุเป็นสัดส่วนกับการเดินทางข้ามเวลา T ของพัลส์:
D=C×T/2
โดยที่ C คือความเร็วแสง
เมื่อทราบระยะทาง E ของถังเปล่า ระดับ L คือ:
L=ED
เอาท์พุต
ตั้งค่าตามความสูงของถังเปล่า E (= จุดศูนย์) ความสูงของถังเต็ม F (= สเกลเต็ม) และพารามิเตอร์การใช้งานบางส่วนพารามิเตอร์ของแอปพลิเคชันจะทำให้เครื่องมือปรับให้เข้ากับสภาพแวดล้อมการวัดโดยอัตโนมัติ ซึ่งสอดคล้องกับเอาต์พุต 4 ~ 20mA
เรดาร์ ระดับ เมตรข้อกำหนดในการติดตั้ง
วัดธาตุ Rแองเจิ้ล
สัญลักษณ์ explaชาติ:
H ---- ช่วงการวัด
L ---- ระยะถังเปล่า
B---- พื้นที่ตาบอดด้านบน
E ---- ระยะห่างขั้นต่ำระหว่างโพรบกับผนังถัง
พื้นที่ตาบอดหมายถึงระยะห่างขั้นต่ำระหว่างระดับสูงสุดของพื้นผิววัสดุกับจุดอ้างอิงการวัด
พื้นที่ตาบอดด้านล่างหมายถึงระยะทางใกล้กับด้านล่างของสายเคเบิลที่ไม่สามารถวัดได้อย่างแม่นยำ
ระยะห่างที่มีประสิทธิภาพคือระยะห่างระหว่างพื้นที่ตาบอดด้านบนกับพื้นที่ตาบอดด้านล่าง
บันทึก:เมื่อระดับวัสดุอยู่ระหว่างพื้นที่ตาบอดด้านบนและด้านล่างเท่านั้นที่สามารถรับประกันการวัดระดับวัสดุที่เชื่อถือได้
คู่มือการติดตั้ง
คู่มือการติดตั้งต่อไปนี้เหมาะสำหรับหัววัดสายเคเบิลและก้านวัดสำหรับการวัดอนุภาคของแข็งและของเหลวหัววัดแบบท่อโคแอกเชียลใช้เฉพาะกับวัตถุที่เป็นของเหลวเท่านั้น
ตำแหน่งการติดตั้ง:
พยายามอยู่ห่างจากทางออกและทางเข้า
มิเตอร์ไม่ควรสัมผัสกับผนังภายในถังสำหรับถังโลหะและถังพลาสติกหากเป็นถังโลหะ ไม่ควรติดตั้งเครื่องวัดระดับวัสดุไว้ที่กึ่งกลางถัง
เสนอให้ติดตั้งที่ 1/4 ของเส้นผ่านศูนย์กลางไซโล
โพรบชนิดสายเคเบิลหรือแท่งควรอยู่ห่างจากผนังถังไม่น้อยกว่า 30 ซม.
ฐานโพรบควรอยู่ห่างจากก้นถังประมาณ 30 มม.
โพรบควรรักษาระยะห่างจากสิ่งกีดขวางภายในถังไม่น้อยกว่า 200 มม.
สามารถติดตั้งเซ็นเซอร์ที่กึ่งกลางของถังบนได้ ถ้าด้านล่างของภาชนะเป็นทรงกรวย จึงสามารถนำไปวัดที่ก้นถังได้
ภาพด้านขวาแสดงแผนผังการติดตั้งเรดาร์แบบแท่งซึ่งส่วนใหญ่ใช้สำหรับการวัดระดับของเหลว
