รายละเอียดสินค้า:
|
| ช่วงการวัด: | 6m | ความแม่นยำ: | <0.1% |
|---|---|---|---|
| วัสดุ: | 304,316L (อุปกรณ์เสริม) | กระบวนการเชื่อมต่อ: | เกลียวเกลียว, หน้าแปลน (อุปกรณ์เสริม), |
| เกรดป้องกัน: | อุปกรณ์แสดงผล IP67, IP67 | สภาวะแวดล้อม: | อุณหภูมิ -40 ℃ ~ +80 ℃ |
| สัญญาณเอาท์พุต: | 4-20mA, 4-20mA/HART (สองสาย/สี่สาย) | ความเร็วในการตอบสนอง: | :0.2S (ขึ้นอยู่กับการใช้งานจริง) |

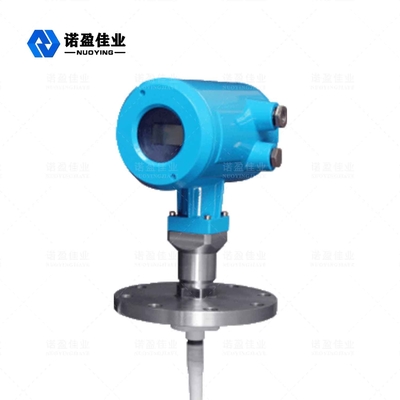

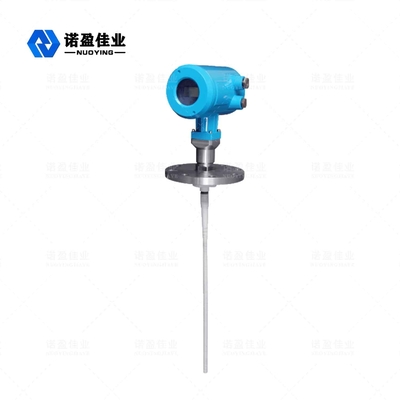

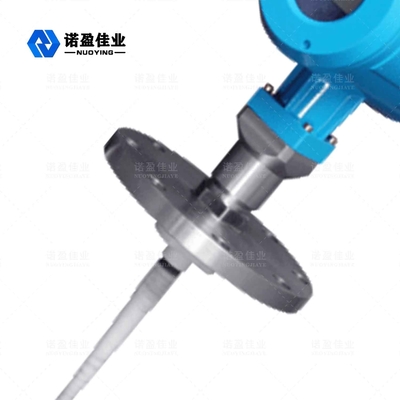

NYRD702 1.8GHz Guided Wave เรดาร์ ระดับ เมตร
เครื่องวัดระดับเรดาร์คลื่นนำทางเป็นเครื่องวัดระดับตามหลักการสะท้อนโดเมนเวลา (TDR)ชีพจรแม่เหล็กไฟฟ้าของมาตรวัดระดับเรดาร์แพร่กระจายไปตามสายเคเบิลเหล็กหรือโพรบที่ความเร็วแสงส่วนหนึ่งของพัลส์ของเครื่องวัดระดับจะสะท้อนออกมาเพื่อสร้างเสียงสะท้อนและกลับไปยังเครื่องส่งสัญญาณพัลส์ตามเส้นทางเดียวกันระยะห่างระหว่างตัวส่งและพื้นผิวของตัวกลางที่วัดได้เป็นสัดส่วนกับเวลาการแพร่กระจายของพัลส์ในช่วงเวลานั้น และคำนวณความสูงของระดับของเหลว
เรดาร์ ระดับ เมตรพารามิเตอร์ทางเทคนิค
| พารามิเตอร์ |
ความถี่: 100MHZ-1.8GHZ ช่วงการวัด:-สาย:0-30m;คัน, โคแอกเชียล :0-6m ความสามารถในการทำซ้ำได้: ± 3mm ความละเอียด: 1mm สุ่มตัวอย่าง: echo 55 ตัวอย่าง / s ความเร็วในการตอบสนอง: 0.2S (ขึ้นอยู่กับการใช้งานจริง) สัญญาณกระแสไฟขาออก :4-20mA ความแม่นยำ: <0.1% |
| อินเทอร์เฟซการสื่อสาร | โปรโตคอลการสื่อสาร HART |
| กระบวนการเชื่อมต่อ |
G1-1/2 หน้าแปลน DN50, DN80, DN100, DN150 |
| ความดันในกระบวนการ | -1 ~ 40bar |
| พลัง |
กำลังไฟ: 24VDC (± 10%), แรงดันกระเพื่อม: 1Vpp การใช้พลังงาน: สูงสุด 22.5mA |
| สภาวะแวดล้อม | อุณหภูมิ -40 ℃ ~ +80 ℃ |
| เกรดป้องกันที่อยู่อาศัย | IP68 |
| ระดับการระเบิด | EXiaIICT6 |
| แหล่งจ่ายไฟเครื่องมือวัดและการเชื่อมต่อสายสัญญาณออก |
การแบ่งปันสายเคเบิลหุ้มฉนวนสองคอร์ รายการสายเคเบิล: 2 M20 × 1.5 (เส้นผ่านศูนย์กลางของสายเคเบิล 5 - 9 มม.) |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
เรดาร์ ระดับ เมตรปฏิบัติการ หลักการ
Guided Wave Radar เป็นเครื่องมือวัดชนิดหนึ่งที่ใช้หลักการของการเดินทางข้ามเวลาคลื่นเรดาร์เดินทางด้วยความเร็วแสง และเวลาทำงานสามารถเปลี่ยนเป็นสัญญาณระดับโดยส่วนประกอบอิเล็กทรอนิกส์หัววัดจะปล่อยพัลส์ความถี่สูงซึ่งกระจายไปตามสายเคเบิล และพัลส์จะสะท้อนกลับเมื่อสัมผัสกับพื้นผิวของวัสดุและตัวรับสัญญาณภายในมิเตอร์รับไว้สัญญาณระยะทางจะถูกแปลงเป็นสัญญาณระดับ
เรดาร์ ระดับ เมตรคุณสมบัติการออกแบบ
◎ เครื่องวัดระดับเรดาร์แบบคลื่นนำทางใช้เทคโนโลยีการประมวลผลไมโครเวฟขั้นสูงและเทคโนโลยีการประมวลผล Echo Discovery ที่เป็นเอกลักษณ์ การวัดการสัมผัส ความแม่นยำในการวัดสูงและการวัดที่แม่นยำยิ่งขึ้นในเวลาเดียวกัน เรดาร์คลื่นนำทางมีความทนทานต่อการยึดเกาะ และไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอก เช่น อุณหภูมิปานกลางและการยึดเกาะ
◎ วิธีการเชื่อมต่อกระบวนการและประเภทของส่วนประกอบการตรวจจับที่หลากหลายทำให้มาตรวัดระดับเรดาร์คลื่นนำทาง 70X ซีรีส์เหมาะสำหรับสภาพการทำงานที่ซับซ้อนและการใช้งานที่หลากหลายเช่น: อุณหภูมิสูง แรงดันสูง และตัวกลางคงที่ไดอิเล็กตริกขนาดเล็ก
◎ การใช้โหมดการทำงานของพัลส์ ผลิตภัณฑ์มีกำลังการปล่อยต่ำมาก และสามารถติดตั้งในโลหะและอโลหะต่างๆ
ภาชนะที่ไม่เป็นอันตรายต่อร่างกายมนุษย์และสิ่งแวดล้อม
เรดาร์ ระดับ เมตรข้อกำหนดในการติดตั้ง
วัดธาตุ Rแองเจิ้ล
สัญลักษณ์ explaชาติ:
H ---- ช่วงการวัด
L ---- ระยะถังเปล่า
B---- พื้นที่ตาบอดด้านบน
E ---- ระยะห่างขั้นต่ำระหว่างโพรบกับผนังถัง
พื้นที่ตาบอดหมายถึงระยะห่างขั้นต่ำระหว่างระดับสูงสุดของพื้นผิววัสดุกับจุดอ้างอิงการวัด
พื้นที่ตาบอดด้านล่างหมายถึงระยะทางใกล้กับด้านล่างของสายเคเบิลที่ไม่สามารถวัดได้อย่างแม่นยำ
ระยะห่างที่มีประสิทธิภาพคือระยะห่างระหว่างพื้นที่ตาบอดด้านบนกับพื้นที่ตาบอดด้านล่าง
บันทึก:เมื่อระดับวัสดุอยู่ระหว่างพื้นที่ตาบอดด้านบนและด้านล่างเท่านั้นที่สามารถรับประกันการวัดระดับวัสดุที่เชื่อถือได้
เรดาร์ ระดับ เมตรการเชื่อมต่อไฟฟ้า
◎ แรงดันไฟจ่าย
(4 ~ 20) mA / HART (สองสาย)
แหล่งจ่ายไฟและสัญญาณกระแสไฟขาออกใช้สายเคเบิลหุ้มฉนวนสองคอร์อ้างถึงข้อมูลทางเทคนิคสำหรับช่วงแรงดันไฟฟ้าของแหล่งจ่ายเฉพาะสำหรับประเภทความปลอดภัยที่แท้จริง ต้องเพิ่มอุปสรรคด้านความปลอดภัยระหว่างแหล่งจ่ายไฟและอุปกรณ์
(4~20)mA/HART(สี่สาย)
แหล่งจ่ายไฟและสัญญาณปัจจุบันแยกจากกัน และแต่ละอันใช้ลวดหุ้มฉนวนสองคอร์อ้างถึงข้อมูลทางเทคนิคสำหรับช่วงแรงดันไฟฟ้าของแหล่งจ่ายเฉพาะ
RS485/Modbus
แหล่งจ่ายไฟและสัญญาณ Modbus แยกจากกัน และแต่ละอันใช้สายป้องกันแบบสองคอร์สำหรับช่วงแรงดันไฟฟ้าของแหล่งจ่ายเฉพาะ โปรดดูข้อมูลทางเทคนิค
