เครื่องส่งสัญญาณเรดาร์ระดับคลื่นนำทางความละเอียด 1 มม. ไดอิเล็กทริกต่ำ

เครื่องส่งสัญญาณเรดาร์ระดับคลื่นนำทางความละเอียด 1 มม. ไดอิเล็กทริกต่ำ
เครื่องส่งสัญญาณเรดาร์ระดับคลื่นนำทางความละเอียด 1 มม. ไดอิเล็กทริกต่ำ เครื่องส่งสัญญาณเรดาร์ระดับคลื่นนำทางความละเอียด 1 มม. ไดอิเล็กทริกต่ำ

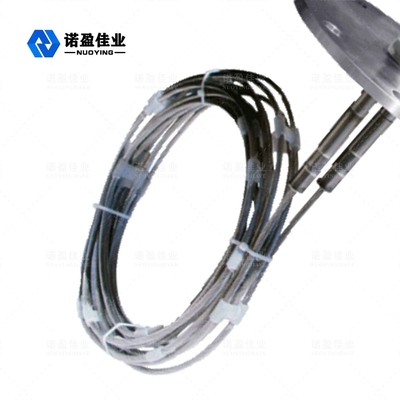

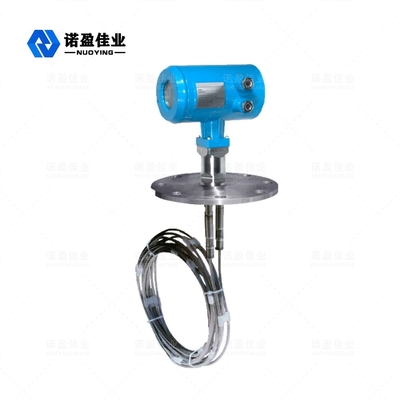

ภาพใหญ่ :  เครื่องส่งสัญญาณเรดาร์ระดับคลื่นนำทางความละเอียด 1 มม. ไดอิเล็กทริกต่ำ

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: NUOYINGJIAYE
ได้รับการรับรอง: Explosion-proof certificate
หมายเลขรุ่น: NYRD703
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: $450 to $2000
รายละเอียดการบรรจุ: ส่งออกบรรจุภัณฑ์มาตรฐาน
เวลาการส่งมอบ: 1-3 วันทำการ
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: 1,000 ชิ้น / ต่อเดือน

เครื่องส่งสัญญาณเรดาร์ระดับคลื่นนำทางความละเอียด 1 มม. ไดอิเล็กทริกต่ำ

ลักษณะ
ช่วงการวัด: 30m พาวเวอร์ซัพพลาย: 24VDC
วัสดุ: 304,316L (อุปกรณ์เสริม) กระบวนการเชื่อมต่อ: หน้าแปลน (ไม่จำเป็น),
ความแม่นยำ: <0.1% อุณหภูมิในการทำงาน: -40~130℃
ความสามารถในการทำซ้ำ: ± 3mm ประเภทเสาอากาศ: เสาอากาศสายคู่
แสงสูง:

เครื่องส่งสัญญาณระดับคลื่นเรดาร์ขนาด 1 มม.

,

เครื่องส่งสัญญาณระดับเรดาร์ Low Dielectric

,

เครื่องส่งสัญญาณระดับ GWR 1 มม

NYRD703 1.8GHz Guided Wave Radar Level Meter เครื่องวัดระดับเครื่องส่งสัญญาณการวัดค่าคงที่ไดอิเล็กตริกต่ำ

NYRD703 1.8GHz Guided Wave เรดาร์ ระดับ เมตร



เครื่องวัดระดับเรดาร์คลื่นนำทางเป็นเครื่องวัดระดับตามหลักการสะท้อนโดเมนเวลา (TDR)ชีพจรแม่เหล็กไฟฟ้าของมาตรวัดระดับเรดาร์แพร่กระจายไปตามสายเคเบิลเหล็กหรือโพรบที่ความเร็วแสงส่วนหนึ่งของพัลส์ของเครื่องวัดระดับจะสะท้อนออกมาเพื่อสร้างเสียงสะท้อนและกลับไปยังเครื่องส่งสัญญาณพัลส์ตามเส้นทางเดียวกันระยะห่างระหว่างตัวส่งและพื้นผิวของตัวกลางที่วัดได้เป็นสัดส่วนกับเวลาการแพร่กระจายของพัลส์ในช่วงเวลานั้น และคำนวณความสูงของระดับของเหลว



เรดาร์ ระดับ เมตรพารามิเตอร์ทางเทคนิค



พารามิเตอร์

ความถี่: 100MHZ-1.8GHZ

ช่วงการวัด:-สาย:0-30m;คัน, โคแอกเชียล :0-6m

ความสามารถในการทำซ้ำได้: ± 3mm

ความละเอียด: 1mm

สุ่มตัวอย่าง: echo 55 ตัวอย่าง / s

ความเร็วในการตอบสนอง: 0.2S (ขึ้นอยู่กับการใช้งานจริง)

สัญญาณกระแสไฟขาออก :4-20mA

ความแม่นยำ: <0.1%

อินเทอร์เฟซการสื่อสาร โปรโตคอลการสื่อสาร HART
กระบวนการเชื่อมต่อ

G1-1/2

หน้าแปลน DN50, DN80, DN100, DN150

ความดันในกระบวนการ -1 ~ 40bar
พลัง

กำลังไฟ: 24VDC (± 10%), แรงดันกระเพื่อม: 1Vpp

การใช้พลังงาน: สูงสุด 22.5mA

สภาวะแวดล้อม อุณหภูมิ -40 ℃ ~ +80 ℃
เกรดป้องกันที่อยู่อาศัย IP68
ระดับการระเบิด EXiaIICT6
แหล่งจ่ายไฟเครื่องมือวัดและการเชื่อมต่อสายสัญญาณออก

การแบ่งปันสายเคเบิลหุ้มฉนวนสองคอร์

รายการสายเคเบิล: 2 M20 × 1.5 (เส้นผ่านศูนย์กลางของสายเคเบิล 5 - 9 มม.)



บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!



เรดาร์ ระดับ เมตรปฏิบัติการ หลักการ



Guided Wave Radar เป็นเครื่องมือวัดชนิดหนึ่งที่ใช้หลักการของการเดินทางข้ามเวลาคลื่นเรดาร์เดินทางด้วยความเร็วแสง และเวลาทำงานสามารถเปลี่ยนเป็นสัญญาณระดับโดยส่วนประกอบอิเล็กทรอนิกส์หัววัดจะปล่อยพัลส์ความถี่สูงซึ่งกระจายไปตามสายเคเบิล และพัลส์จะสะท้อนกลับเมื่อสัมผัสกับพื้นผิวของวัสดุและตัวรับสัญญาณภายในมิเตอร์รับไว้สัญญาณระยะทางจะถูกแปลงเป็นสัญญาณระดับ

เรดาร์ ระดับ เมตรข้อกำหนดในการติดตั้ง



วัดธาตุ Rแองเจิ้ล



พื้นที่ตาบอดหมายถึงระยะห่างขั้นต่ำระหว่างระดับสูงสุดของพื้นผิววัสดุกับจุดอ้างอิงการวัด

พื้นที่ตาบอดด้านล่างหมายถึงระยะทางใกล้กับด้านล่างของสายเคเบิลที่ไม่สามารถวัดได้อย่างแม่นยำ

ระยะห่างที่มีประสิทธิภาพคือระยะห่างระหว่างพื้นที่ตาบอดด้านบนกับพื้นที่ตาบอดด้านล่าง



บันทึก:เมื่อระดับวัสดุอยู่ระหว่างพื้นที่ตาบอดด้านบนและด้านล่างเท่านั้นที่สามารถรับประกันการวัดระดับวัสดุที่เชื่อถือได้



คู่มือการติดตั้ง



คู่มือการติดตั้งต่อไปนี้เหมาะสำหรับหัววัดสายเคเบิลและก้านวัดสำหรับการวัดอนุภาคของแข็งและของเหลวหัววัดแบบท่อโคแอกเชียลใช้เฉพาะกับวัตถุที่เป็นของเหลวเท่านั้น



เครื่องส่งสัญญาณเรดาร์ระดับคลื่นนำทางความละเอียด 1 มม. ไดอิเล็กทริกต่ำ 0



ตำแหน่งการติดตั้ง:

พยายามอยู่ห่างจากทางออกและทางเข้า

มิเตอร์ไม่ควรสัมผัสกับผนังภายในถังสำหรับถังโลหะและถังพลาสติกหากเป็นถังโลหะ ไม่ควรติดตั้งเครื่องวัดระดับวัสดุไว้ที่กึ่งกลางถัง

เสนอให้ติดตั้งที่ 1/4 ของเส้นผ่านศูนย์กลางไซโล

โพรบชนิดสายเคเบิลหรือแท่งควรอยู่ห่างจากผนังถังไม่น้อยกว่า 30 ซม.

ฐานโพรบควรอยู่ห่างจากก้นถังประมาณ 30 มม.

โพรบควรรักษาระยะห่างจากสิ่งกีดขวางภายในถังไม่น้อยกว่า 200 มม.

สามารถติดตั้งเซ็นเซอร์ที่กึ่งกลางของถังบนได้ ถ้าด้านล่างของภาชนะเป็นทรงกรวย จึงสามารถนำไปวัดที่ก้นถังได้



ภาพด้านขวาแสดงแผนผังการติดตั้งเรดาร์แบบแท่งซึ่งส่วนใหญ่ใช้สำหรับการวัดระดับของเหลว



แรงดึงลงสู่สายเคเบิล



เมื่อชาร์จและคายประจุ วัสดุจะสร้างแรงดึงลงมาที่สายเคเบิล ซึ่งพิจารณาจากปัจจัยต่อไปนี้:

  • ความยาวสายเคเบิล
  • ความหนาแน่นของวัสดุ
  • เส้นผ่านศูนย์กลางถัง
  • เส้นผ่านศูนย์กลางของสายเคเบิล

คู่มือการติดตั้งสำหรับการตรวจวัดของเหลว



คู่มือการติดตั้งด้านล่างใช้กับโพรบชนิดแท่งและสายเคเบิลการวัดโพรบแบบท่อไม่เกี่ยวข้องกับวิธีการติดตั้ง



ตำแหน่งการติดตั้ง

  • ระยะห่างจากผนังถังแนะนำเป็น 1/6 ~ 1/4 ของเส้นผ่านศูนย์กลางถัง (อย่างน้อย 300 มม. อย่างน้อย 400 มม. สำหรับถังคอนกรีต)
  • ห้ามติดตั้งที่ศูนย์ถังโลหะ
  • ห้ามติดตั้งที่เต้าเสียบ
  • โปรดจำไว้ว่าด้านล่างของโพรบควรรักษาระยะห่างมากกว่า 30 มม. เมื่อเลือกความยาวของโพรบ
  • ให้ความสนใจกับอุณหภูมิปานกลาง

อุปสรรคภายในถัง

  • โพรบควรรักษาระยะห่างจากสิ่งกีดขวางไม่น้อยกว่า 200 มม.

การกำจัดสิ่งรบกวน

  • การปราบปรามการรบกวน: ซอฟต์แวร์สามารถระงับเสียงสะท้อนการรบกวน เพื่อให้ได้ผลการวัดในอุดมคติ
  • ท่อหรือท่อนำคลื่นบายพาสสามารถใช้เพื่อระงับการรบกวนเมื่อความหนืดไม่เกิน 500cst
