รายละเอียดสินค้า:
|
| ช่วงการวัด: | 6m | พาวเวอร์ซัพพลาย: | 24VDC |
|---|---|---|---|
| วัสดุ: | 304,316L (อุปกรณ์เสริม) | วิธีการติดตั้ง: | การติดตั้งหน้าแปลนหรือการติดตั้งเกลียว |
| เกรดป้องกัน: | อุปกรณ์แสดงผล IP67 | อุณหภูมิในการทำงาน: | -40~130℃，-40~250℃ |
| สัญญาณเอาท์พุต: | 4-20mA/ฮาร์ต/RS485/Modbus | ความถี่: | 100MHZ-1.8GHZ |
| แสงสูง: | เครื่องส่งสัญญาณระดับ 24VDC GWR,เครื่องส่งสัญญาณระดับ GWR 4-20mA,เครื่องส่งสัญญาณ GWR ในบรรทัด |
||

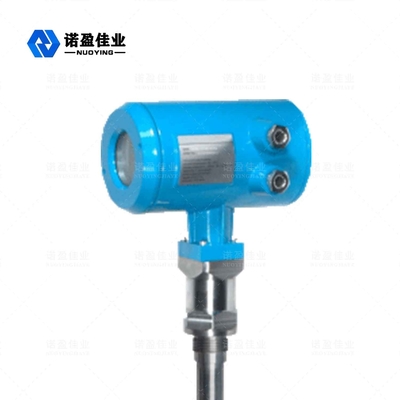

NYRD704 1.8GHz Guided Wave เรดาร์ ระดับ เมตร
เครื่องวัดระดับเรดาร์คลื่นนำทางเป็นเครื่องวัดระดับตามหลักการสะท้อนโดเมนเวลา (TDR)ชีพจรแม่เหล็กไฟฟ้าของมาตรวัดระดับเรดาร์แพร่กระจายไปตามสายเคเบิลเหล็กหรือโพรบที่ความเร็วแสงส่วนหนึ่งของพัลส์ของเครื่องวัดระดับจะสะท้อนออกมาเพื่อสร้างเสียงสะท้อนและกลับไปยังเครื่องส่งสัญญาณพัลส์ตามเส้นทางเดียวกันระยะห่างระหว่างตัวส่งและพื้นผิวของตัวกลางที่วัดได้เป็นสัดส่วนกับเวลาการแพร่กระจายของพัลส์ในช่วงเวลานั้น และคำนวณความสูงของระดับของเหลว
เรดาร์ ระดับ เมตรพารามิเตอร์ทางเทคนิค
| พารามิเตอร์ |
ความถี่: 100MHZ-1.8GHZ ช่วงการวัด:-สาย:0-30m;คัน, โคแอกเชียล :0-6m ความสามารถในการทำซ้ำได้: ± 3mm ความละเอียด: 1mm สุ่มตัวอย่าง: echo 55 ตัวอย่าง / s ความเร็วในการตอบสนอง: 0.2S (ขึ้นอยู่กับการใช้งานจริง) สัญญาณกระแสไฟขาออก :4-20mA ความแม่นยำ: <0.1% |
| อินเทอร์เฟซการสื่อสาร | โปรโตคอลการสื่อสาร HART |
| กระบวนการเชื่อมต่อ |
G1-1/2 หน้าแปลน DN50, DN80, DN100, DN150 |
| ความดันในกระบวนการ | -1 ~ 40bar |
| พลัง |
กำลังไฟ: 24VDC (± 10%), แรงดันกระเพื่อม: 1Vpp การใช้พลังงาน: สูงสุด 22.5mA |
| สภาวะแวดล้อม | อุณหภูมิ -40 ℃ ~ +80 ℃ |
| เกรดป้องกันที่อยู่อาศัย | IP68 |
| ระดับการระเบิด | EXiaIICT6 |
| แหล่งจ่ายไฟเครื่องมือวัดและการเชื่อมต่อสายสัญญาณออก |
การแบ่งปันสายเคเบิลหุ้มฉนวนสองคอร์ รายการสายเคเบิล: 2 M20 × 1.5 (เส้นผ่านศูนย์กลางของสายเคเบิล 5 - 9 มม.) |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
เรดาร์ ระดับ เมตรข้อกำหนดในการติดตั้ง
คู่มือการติดตั้ง
คู่มือการติดตั้งต่อไปนี้เหมาะสำหรับหัววัดสายเคเบิลและก้านวัดสำหรับการวัดอนุภาคของแข็งและของเหลวหัววัดแบบท่อโคแอกเชียลใช้เฉพาะกับวัตถุที่เป็นของเหลวเท่านั้น
ตำแหน่งการติดตั้ง:
พยายามอยู่ห่างจากทางออกและทางเข้า
มิเตอร์ไม่ควรสัมผัสกับผนังภายในถังสำหรับถังโลหะและถังพลาสติกหากเป็นถังโลหะ ไม่ควรติดตั้งเครื่องวัดระดับวัสดุไว้ที่กึ่งกลางถัง
เสนอให้ติดตั้งที่ 1/4 ของเส้นผ่านศูนย์กลางไซโล
โพรบชนิดสายเคเบิลหรือแท่งควรอยู่ห่างจากผนังถังไม่น้อยกว่า 30 ซม.
ฐานโพรบควรอยู่ห่างจากก้นถังประมาณ 30 มม.
โพรบควรรักษาระยะห่างจากสิ่งกีดขวางภายในถังไม่น้อยกว่า 200 มม.
สามารถติดตั้งเซ็นเซอร์ที่กึ่งกลางของถังบนได้ ถ้าด้านล่างของภาชนะเป็นทรงกรวย จึงสามารถนำไปวัดที่ก้นถังได้

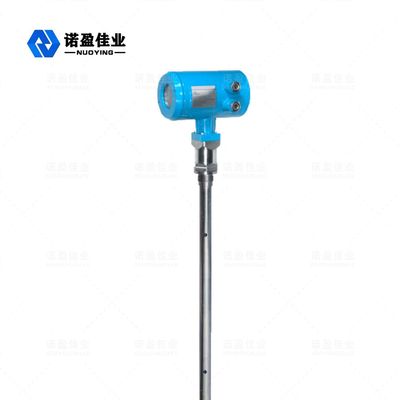

ภาพด้านขวาแสดงแผนผังการติดตั้งเรดาร์แบบแท่งซึ่งส่วนใหญ่ใช้สำหรับการวัดระดับของเหลว
ลักษณะส:
สามารถวัดวัสดุที่มีค่าคงที่ไดอิเล็กตริกมากกว่าหรือเท่ากับ 1.4
โดยทั่วไปใช้สำหรับวัดวัสดุที่มีความหนืดน้อยกว่าหรือเท่ากับ 500cst และมีโอกาสน้อยที่จะเกิดการยึดเกาะ
ระยะสูงสุดของเรดาร์แบบแท่งสามารถเข้าถึงได้ถึง 6 เมตร
มีความสามารถในการยับยั้งไอน้ำและโฟมอย่างแรง จึงไม่กระทบต่อการวัด
สามารถใช้วิธีการวัดแบบสองแกนสำหรับวัสดุของเหลวซึ่งค่าคงที่ไดอิเล็กตริกค่อนข้างน้อยเพื่อรับประกันความแม่นยำในการวัดที่ดี
แรงดึงลงสู่สายเคเบิล
เมื่อชาร์จและคายประจุ วัสดุจะสร้างแรงดึงลงมาที่สายเคเบิล ซึ่งพิจารณาจากปัจจัยต่อไปนี้:
คู่มือการติดตั้งสำหรับการตรวจวัดของเหลว

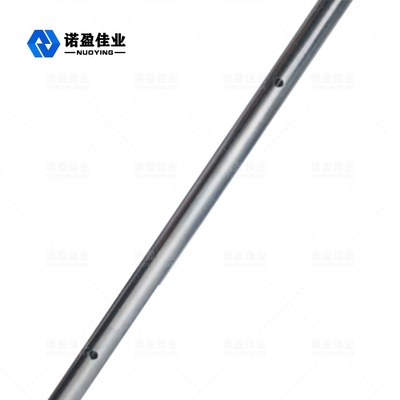

คู่มือการติดตั้งด้านล่างใช้กับโพรบชนิดแท่งและสายเคเบิลการวัดโพรบแบบท่อไม่เกี่ยวข้องกับวิธีการติดตั้ง
อุปสรรคภายในถัง
การกำจัดสิ่งรบกวน
การติดตั้งมาตรฐานของเหลว
หัววัดแบบท่อเป็นทางออกที่ดีที่สุดสำหรับตัวกลางที่มีความหนืดน้อยกว่าหรือเท่ากับ 500cst และไม่สามารถยึดเกาะได้ง่ายคุณสมบัติมีดังนี้:
