รายละเอียดสินค้า:
|
| ช่วงการวัด: | 30m | ประเภทเสาอากาศ: | เสาอากาศเคเบิลอุณหภูมิสูงและแรงดันสูง |
|---|---|---|---|
| สุ่มตัวอย่าง: | เสียงสะท้อน 55 ตัวอย่าง / s | กระบวนการเชื่อมต่อ: | การติดตั้งหน้าแปลน (อุปกรณ์เสริม) |
| ระดับการระเบิด: | EXiaIICT6 | อุณหภูมิในการทำงาน: | -40~500℃ |
| สัญญาณเอาท์พุต: | 4-20mA, 4-20mA/HART (สองสาย/สี่สาย) | แรงดันในกระบวนการ: | -0.1-4MPa, -1~40BAR |
| แสงสูง: | เครื่องส่งสัญญาณระดับเรดาร์แบบคลื่นนำทาง 1.8GHz,เครื่องส่งสัญญาณระดับเรดาร์คลื่นนำทาง 30 ม.,เครื่องส่งสัญญาณระดับคลื่นไกด์ 30 ม |
||

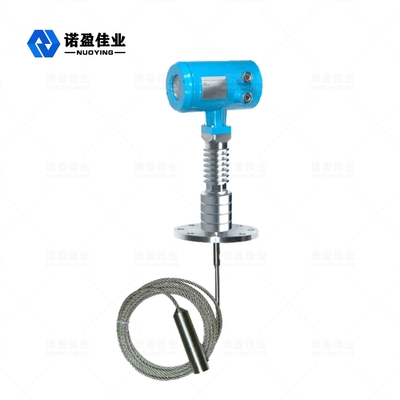

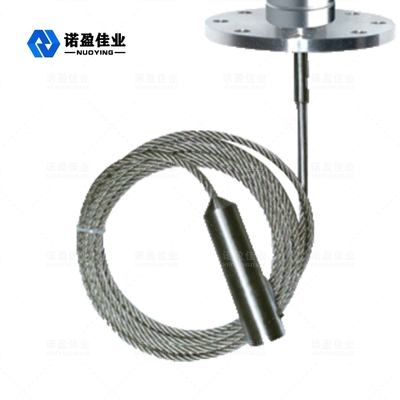

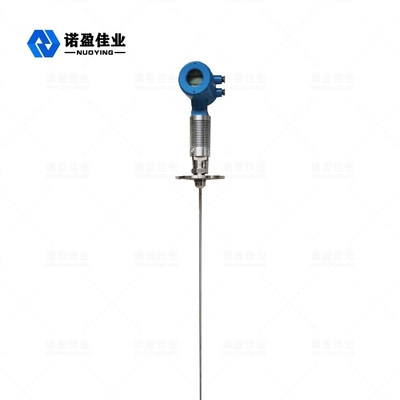

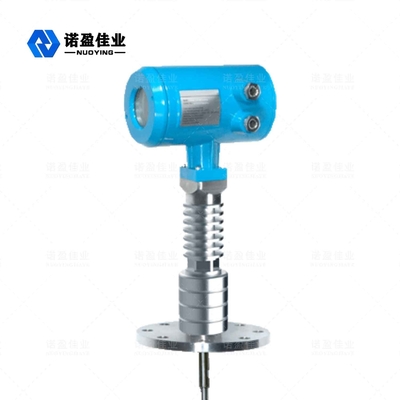

NYRD705 1.8GHz Guided Wave เรดาร์ ระดับ เมตร
เครื่องวัดระดับเรดาร์คลื่นนำทางเป็นเครื่องวัดระดับตามหลักการสะท้อนโดเมนเวลา (TDR)ชีพจรแม่เหล็กไฟฟ้าของมาตรวัดระดับเรดาร์แพร่กระจายไปตามสายเคเบิลเหล็กหรือโพรบที่ความเร็วแสงส่วนหนึ่งของพัลส์ของเครื่องวัดระดับจะสะท้อนออกมาเพื่อสร้างเสียงสะท้อนและกลับไปยังเครื่องส่งสัญญาณพัลส์ตามเส้นทางเดียวกันระยะห่างระหว่างตัวส่งและพื้นผิวของตัวกลางที่วัดได้เป็นสัดส่วนกับเวลาการแพร่กระจายของพัลส์ในช่วงเวลานั้น และคำนวณความสูงของระดับของเหลว
เรดาร์ ระดับ เมตรพารามิเตอร์ทางเทคนิค
| พารามิเตอร์ |
ความถี่: 100MHZ-1.8GHZ ช่วงการวัด:-สาย:0-30m;คัน, โคแอกเชียล :0-6m ความสามารถในการทำซ้ำได้: ± 3mm ความละเอียด: 1mm สุ่มตัวอย่าง: echo 55 ตัวอย่าง / s ความเร็วในการตอบสนอง: 0.2S (ขึ้นอยู่กับการใช้งานจริง) สัญญาณกระแสไฟขาออก :4-20mA ความแม่นยำ: <0.1% |
| อินเทอร์เฟซการสื่อสาร | โปรโตคอลการสื่อสาร HART |
| กระบวนการเชื่อมต่อ |
G1-1/2 หน้าแปลน DN50, DN80, DN100, DN150 |
| ความดันในกระบวนการ | -1 ~ 40bar |
| พลัง |
กำลังไฟ: 24VDC (± 10%), แรงดันกระเพื่อม: 1Vpp การใช้พลังงาน: สูงสุด 22.5mA |
| สภาวะแวดล้อม | อุณหภูมิ -40 ℃ ~ +80 ℃ |
| เกรดป้องกันที่อยู่อาศัย | IP68 |
| ระดับการระเบิด | EXiaIICT6 |
| แหล่งจ่ายไฟเครื่องมือวัดและการเชื่อมต่อสายสัญญาณออก |
การแบ่งปันสายเคเบิลหุ้มฉนวนสองคอร์ รายการสายเคเบิล: 2 M20 × 1.5 (เส้นผ่านศูนย์กลางของสายเคเบิล 5 - 9 มม.) |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
เรดาร์ ระดับ เมตรปฏิบัติการ หลักการ
Guided Wave Radar เป็นเครื่องมือวัดชนิดหนึ่งที่ใช้หลักการของการเดินทางข้ามเวลาคลื่นเรดาร์เดินทางด้วยความเร็วแสง และเวลาทำงานสามารถเปลี่ยนเป็นสัญญาณระดับโดยส่วนประกอบอิเล็กทรอนิกส์หัววัดจะปล่อยพัลส์ความถี่สูงซึ่งกระจายไปตามสายเคเบิล และพัลส์จะสะท้อนกลับเมื่อสัมผัสกับพื้นผิวของวัสดุและตัวรับสัญญาณภายในมิเตอร์รับไว้สัญญาณระยะทางจะถูกแปลงเป็นสัญญาณระดับ
ป้อนข้อมูล
สัญญาณพัลส์ที่สะท้อนกลับจะดำเนินการตามสายเคเบิลกลับไปยังวงจรอิเล็กทรอนิกส์ของมิเตอร์ และไมโครโปรเซสเซอร์จะประมวลผลสัญญาณนี้เพื่อระบุเสียงสะท้อนที่เกิดจากคลื่นไมโครเวฟที่พื้นผิววัสดุการจดจำสัญญาณสะท้อนที่ถูกต้องทำได้โดยซอฟต์แวร์อัจฉริยะระยะทาง D ไปยังพื้นผิววัสดุเป็นสัดส่วนกับการเดินทางข้ามเวลา T ของพัลส์:
D=C×T/2
โดยที่ C คือความเร็วแสง
เมื่อทราบระยะทาง E ของถังเปล่า ระดับ L คือ:
L=ED
เอาท์พุต
ตั้งค่าตามความสูงของถังเปล่า E (= จุดศูนย์) ความสูงของถังเต็ม F (= สเกลเต็ม) และพารามิเตอร์การใช้งานบางส่วนพารามิเตอร์ของแอปพลิเคชันจะทำให้เครื่องมือปรับให้เข้ากับสภาพแวดล้อมการวัดโดยอัตโนมัติ ซึ่งสอดคล้องกับเอาต์พุต 4 ~ 20mA
เรดาร์ ระดับ เมตรการเชื่อมต่อไฟฟ้า
◎ แรงดันไฟจ่าย
(4 ~ 20) mA / HART (สองสาย)
แหล่งจ่ายไฟและสัญญาณกระแสไฟขาออกใช้สายเคเบิลหุ้มฉนวนสองคอร์อ้างถึงข้อมูลทางเทคนิคสำหรับช่วงแรงดันไฟฟ้าของแหล่งจ่ายเฉพาะสำหรับประเภทความปลอดภัยที่แท้จริง ต้องเพิ่มอุปสรรคด้านความปลอดภัยระหว่างแหล่งจ่ายไฟและอุปกรณ์
(4~20)mA/HART(สี่สาย)
แหล่งจ่ายไฟและสัญญาณปัจจุบันแยกจากกัน และแต่ละอันใช้ลวดหุ้มฉนวนสองคอร์อ้างถึงข้อมูลทางเทคนิคสำหรับช่วงแรงดันไฟฟ้าของแหล่งจ่ายเฉพาะ
RS485/Modbus
แหล่งจ่ายไฟและสัญญาณ Modbus แยกจากกัน และแต่ละอันใช้สายป้องกันแบบสองคอร์สำหรับช่วงแรงดันไฟฟ้าของแหล่งจ่ายเฉพาะ โปรดดูข้อมูลทางเทคนิค
