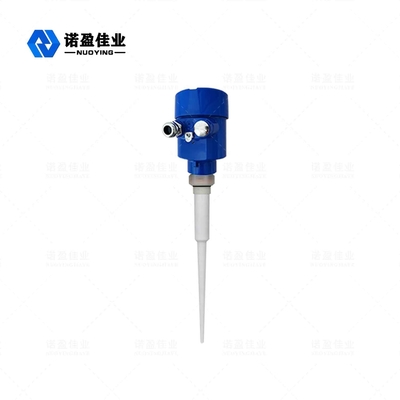

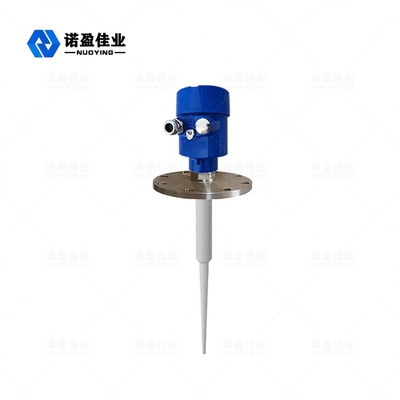

เครื่องส่งสัญญาณระดับเรดาร์ HART 20 ม. 24VDC เรดาร์ระดับน้ำ

เครื่องส่งสัญญาณระดับเรดาร์ HART 20 ม. 24VDC เรดาร์ระดับน้ำ
เครื่องส่งสัญญาณระดับเรดาร์ HART 20 ม. 24VDC เรดาร์ระดับน้ำ เครื่องส่งสัญญาณระดับเรดาร์ HART 20 ม. 24VDC เรดาร์ระดับน้ำ

ภาพใหญ่ :  เครื่องส่งสัญญาณระดับเรดาร์ HART 20 ม. 24VDC เรดาร์ระดับน้ำ

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: NUOYINGJIAYE
ได้รับการรับรอง: Explosion-proof certificate
หมายเลขรุ่น: NYRD801
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: $350 to $1600
รายละเอียดการบรรจุ: 60 ซม. × 30 ซม. × 30 ซม., บรรจุภัณฑ์ส่งออกมาตรฐาน
เวลาการส่งมอบ: 7 วันทำการ
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: 100 ชิ้น / ต่อเดือน

เครื่องส่งสัญญาณระดับเรดาร์ HART 20 ม. 24VDC เรดาร์ระดับน้ำ

ลักษณะ
ช่วงการวัด: 20m วิธีการติดตั้ง: การติดตั้งหน้าแปลนหรือการติดตั้งเกลียว
วัสดุเสาอากาศ: PFA, PTFE (ไม่จำเป็น) ความดันกระบวนการ: -1~20bar,-0.1~2MPa
สื่อการวัด: เงื่อนไขกระบวนการง่าย ของเหลวกัดกร่อน สัญญาณเอาท์พุต: 4-20mA, 4-20mA/HART (สองสาย/สี่สาย)
แรงดันในกระบวนการ: -0.1-4MPa, -1~40BAR
แสงสูง:

HART เครื่องส่งสัญญาณระดับเรดาร์

,

เครื่องส่งสัญญาณระดับเรดาร์ 24VDC

,

24VDC ระดับน้ำเรดาร์



NYRD801 เครื่องวัดระดับเรดาร์อัจฉริยะ



เรดาร์ ระดับ เมตรปฏิบัติการ หลักการ



พลังงานการปล่อยมลพิษต่ำจะส่งผ่านระบบเสาอากาศรับและส่งสัญญาณไมโครเวฟที่สั้นมากด้วยความเร็วแสงเวลาทำงานสามารถแปลงเป็นส่วนประกอบอิเล็กทรอนิกส์ของสัญญาณระดับได้เวลาพิเศษสำหรับวิธีการต่อขยายที่สั้นมากช่วยให้การวัดมีความเสถียรและแม่นยำ
แม้ว่าเงื่อนไขจะซับซ้อนกว่านั้น แต่ก็มีเสียงสะท้อนที่ผิดพลาด ด้วยเทคโนโลยีไมโครโปรเซสเซอร์ล่าสุดและซอฟต์แวร์แก้ไขจุดบกพร่อง สามารถวิเคราะห์เสียงสะท้อนระดับวัสดุได้อย่างแม่นยำ



เรดาร์ ระดับ เมตรพารามิเตอร์ทางเทคนิค



แอปพลิเคชัน

เงื่อนไขกระบวนการง่าย ๆ ของเหลวกัดกร่อน สารละลาย ของแข็ง

ตัวอย่าง:ถังเก็บน้ำของเหลว;ถังเก็บกรดโซดาถังบำบัดน้ำเสีย;อนุภาคของแข็งถังเล็ก

ช่วงการวัด 20m
วัสดุ PFA, PTFE (ไม่จำเป็น)
กระบวนการติดตั้ง เกลียวเกลียว, หน้าแปลน (อุปกรณ์เสริม),
อุณหภูมิกระบวนการ -40-130℃
กระบวนการดัน: -1~20bar,-0.1~2MPa
ความสามารถในการทำซ้ำ ± 3mm
ความแม่นยำ < 0.1%
ขีดจำกัดอัตราความถี่ 6.8GHz
ป้องกันการระเบิด EXiaIICT6
เกรดป้องกัน IP67
สัญญาณเอาท์พุต 4-20mA, 4-20mA/HART (สองสาย/สี่สาย)
แหล่งจ่ายไฟ 24VDC



 บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!

เรดาร์ ระดับ เมตรข้อกำหนดในการติดตั้ง



คำอธิบายการติดตั้ง



ระยะทางที่แนะนำ(1)จากผนังถึงผนังด้านนอกของท่อสั้นที่ติดตั้ง:

  • ระยะห่างจากผนังถัง: 1/6 ของเส้นผ่านศูนย์กลางถัง ขั้นต่ำระยะทาง 200mm
  • ไม่อนุญาตให้ติดตั้งเหนือไซโลป้อนวัสดุ (4)
  • ไม่อนุญาติให้ติดตั้งในตำแหน่งศูนย์กลาง (3) ในกรณีที่ติดตั้งไว้ตรงกลาง จะทำให้เกิดการสะท้อนของคลื่นผิดพลาด ซึ่งจะขัดขวางเสียงสะท้อนของคลื่นและทำให้สัญญาณขาดหาย
  • หากไม่สามารถรักษาระยะห่างระหว่างมาตรวัดและผนังของถังได้ สื่อกลางบนผนังถังจะถูกยึดทำให้เกิดเสียงสะท้อนที่ผิดพลาด ในระหว่างการดีบักมาตรวัด จะไม่มีการบันทึกเสียงสะท้อนของคลื่นเท็จ

ตัวเลือกการติดตั้งที่เหมาะสมที่สุด

  • ขนาดเสาอากาศ: ยิ่งขนาดเสาอากาศใหญ่เท่าใด มุมของคลื่นก็จะยิ่งเล็กลง และการสะท้อนของคลื่นรบกวนจะอ่อนลง
  • การปรับเสาอากาศ: ปรับเสาอากาศให้อยู่ในตำแหน่งการวัดที่เหมาะสมที่สุด
  • ท่อคลื่นนำทาง: ท่อคลื่นนำทางถูกใช้เพื่อหลีกเลี่ยงเสียงสะท้อนของคลื่นรบกวน

NYRD801 การติดตั้งภายในถัง



เครื่องส่งสัญญาณระดับเรดาร์ HART 20 ม. 24VDC เรดาร์ระดับน้ำ 0


การติดตั้งมาตรฐาน:

  • เสาอากาศไม่สามารถเอียงไปทางผนังถังได้
  • เพื่อลดอิทธิพลของอุณหภูมิ ให้วางปะเก็นสปริงที่ข้อต่อของครีบ
  • สำหรับเสาอากาศแบบก้านต้องต่อท่อสั้นสำหรับติดตั้งภายนอก
  • วางเสาอากาศแบบแท่งในแนวตั้งอย่าให้ถั่วชี้ไปที่ผนังถัง
