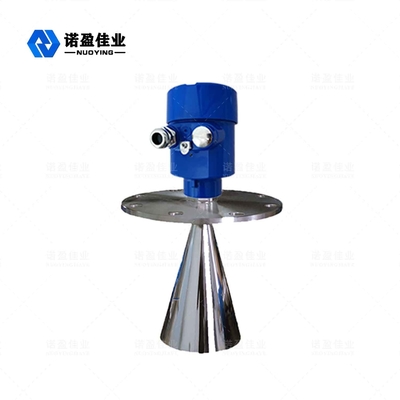

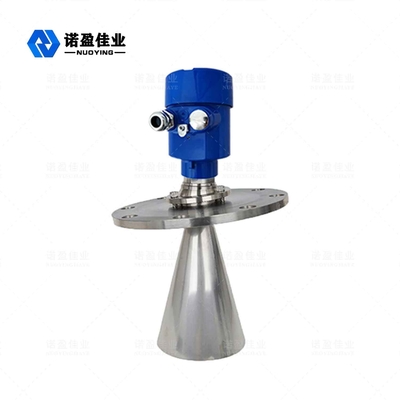

เครื่องส่งสัญญาณระดับอัจฉริยะ 35m แบบแปลน 316 SS Particle Medium

NYRD803 เครื่องวัดระดับเรดาร์อัจฉริยะ

เครื่องวัดระดับเรดาร์ใช้วิธีการวัดชีพจรด้วยไมโครเวฟ และเป็นเรื่องปกติในช่วงความถี่อุตสาหกรรม พลังงานลำแสงต่ำ สามารถติดตั้งได้ในหลากหลายโลหะ ภาชนะที่ไม่ใช่โลหะหรือท่อ ของเหลว สารละลาย และวัสดุอนุภาคในระดับที่ไม่ใช่ -ติดต่อการวัดอย่างต่อเนื่องเหมาะสำหรับฝุ่น อุณหภูมิ การเปลี่ยนแปลงความดัน ก๊าซเฉื่อย และไอน้ำ.เครื่องวัดระดับเรดาร์ไม่เป็นอันตรายต่อร่างกายมนุษย์และสิ่งแวดล้อม แต่ยังมีข้อดีคือไม่ได้รับผลกระทบจากสัดส่วนของตัวกลาง ไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของค่าคงที่ไดอิเล็กตริก และไม่จำเป็นต้องปรับที่หน้างานเป็นทางเลือกที่ดีมากไม่ว่าจะสำหรับความต้องการของอุตสาหกรรมหรือเพื่อการพิจารณาผลประโยชน์ทางเศรษฐกิจให้กับลูกค้า

เรดาร์ ระดับ เมตรพารามิเตอร์ทางเทคนิค

※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!

เรดาร์ ระดับ เมตรปฏิบัติการ หลักการ

พลังงานการปล่อยมลพิษต่ำจะส่งผ่านระบบเสาอากาศรับและส่งสัญญาณไมโครเวฟที่สั้นมากด้วยความเร็วแสงเวลาทำงานสามารถแปลงเป็นส่วนประกอบอิเล็กทรอนิกส์ของสัญญาณระดับได้เวลาพิเศษสำหรับวิธีการต่อขยายที่สั้นมากช่วยให้การวัดมีความเสถียรและแม่นยำ
แม้ว่าเงื่อนไขจะซับซ้อนกว่านั้น แต่ก็มีเสียงสะท้อนที่ผิดพลาด ด้วยเทคโนโลยีไมโครโปรเซสเซอร์ล่าสุดและซอฟต์แวร์แก้ไขจุดบกพร่อง สามารถวิเคราะห์เสียงสะท้อนระดับวัสดุได้อย่างแม่นยำ

เรดาร์ ระดับ เมตรข้อกำหนดในการติดตั้ง

คำอธิบายการติดตั้ง

ระยะทางที่แนะนำ(1)จากผนังถึงผนังด้านนอกของท่อสั้นที่ติดตั้ง:

• ระยะห่างจากผนังถัง: 1/6 ของเส้นผ่านศูนย์กลางถัง ขั้นต่ำระยะทาง 200mm
• ไม่อนุญาตให้ติดตั้งเหนือไซโลป้อนวัสดุ (4)
• ไม่อนุญาติให้ติดตั้งในตำแหน่งศูนย์กลาง (3) ในกรณีที่ติดตั้งไว้ตรงกลาง จะทำให้เกิดการสะท้อนของคลื่นผิดพลาด ซึ่งจะขัดขวางเสียงสะท้อนของคลื่นและทำให้สัญญาณขาดหาย
• หากไม่สามารถรักษาระยะห่างระหว่างมาตรวัดและผนังของถังได้ สื่อกลางบนผนังถังจะถูกยึดทำให้เกิดเสียงสะท้อนที่ผิดพลาด ในระหว่างการดีบักมาตรวัด จะไม่มีการบันทึกเสียงสะท้อนของคลื่นเท็จ

ตัวเลือกการติดตั้งที่เหมาะสมที่สุด

• ขนาดเสาอากาศ: ยิ่งขนาดเสาอากาศใหญ่เท่าใด มุมของคลื่นก็จะยิ่งเล็กลง และการสะท้อนของคลื่นรบกวนจะอ่อนลง
• การปรับเสาอากาศ: ปรับเสาอากาศให้อยู่ในตำแหน่งการวัดที่เหมาะสมที่สุด
• ท่อคลื่นนำทาง: ท่อคลื่นนำทางถูกใช้เพื่อหลีกเลี่ยงเสียงสะท้อนของคลื่นรบกวน

NYRD803 การติดตั้งภายในถัง

การติดตั้งมาตรฐาน:

• เสาอากาศไม่สามารถเอียงไปทางผนังถังได้
• ต้องต่อเสาอากาศแบบแตรออกนอกท่อสั้นสำหรับติดตั้งมิฉะนั้นจะต้องใช้ท่อต่อเสาอากาศ
• ต้องปรับเสาอากาศแบบแตรให้เป็นแนวตั้ง อย่าให้ถั่วชี้ไปทางผนังถัง
