รายละเอียดสินค้า:
|
| ช่วงการวัด: | 35M | ความแม่นยำ: | < 0.1% |
|---|---|---|---|
| วัสดุเคส: | ตัวเรือนสแตนเลส | กระบวนการเชื่อมต่อ: | หน้าแปลน (ไม่จำเป็น), |
| เกรดป้องกัน: | อุปกรณ์แสดงผล IP67, IP67 | อุณหภูมิในการทำงาน: | -40~130℃ |
| สัญญาณเอาท์พุต: | 4-20mA/ฮาร์ต/RS485/Modbus | แรงดันในกระบวนการ: | -1~40BAR |
| แสงสูง: | SS304 เครื่องส่งสัญญาณระดับเรดาร์,เครื่องส่งสัญญาณระดับเรดาร์กรด 24VDC,เซ็นเซอร์ระดับน้ำเรดาร์ 24VDC |
||

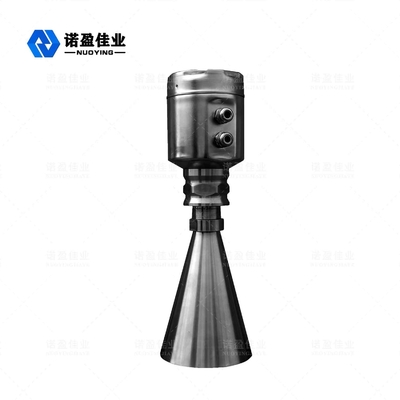

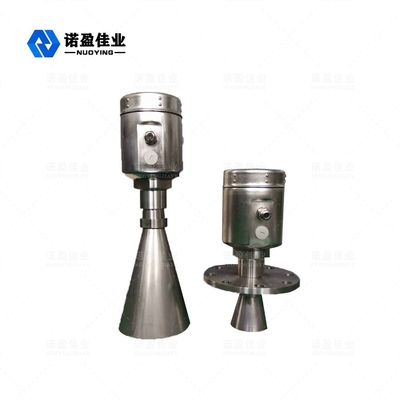

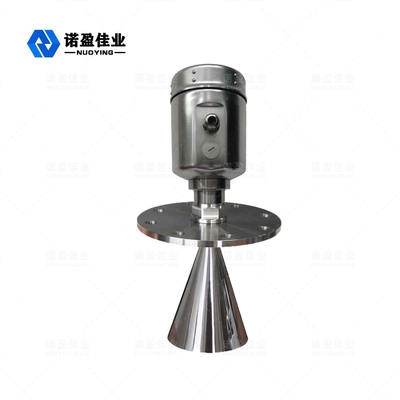

NYRD803 ตัวเรือนสแตนเลสเครื่องส่งสัญญาณระดับเรดาร์อัจฉริยะ
NYRD803 เครื่องวัดระดับเรดาร์อัจฉริยะ
เรดาร์ ระดับ เมตรปฏิบัติการ หลักการ
พลังงานการปล่อยมลพิษต่ำจะส่งผ่านระบบเสาอากาศรับและส่งสัญญาณไมโครเวฟที่สั้นมากด้วยความเร็วแสงเวลาทำงานสามารถแปลงเป็นส่วนประกอบอิเล็กทรอนิกส์ของสัญญาณระดับได้เวลาพิเศษสำหรับวิธีการต่อขยายที่สั้นมากช่วยให้การวัดมีความเสถียรและแม่นยำ
แม้ว่าเงื่อนไขจะซับซ้อนกว่านั้น แต่ก็มีเสียงสะท้อนที่ผิดพลาด ด้วยเทคโนโลยีไมโครโปรเซสเซอร์ล่าสุดและซอฟต์แวร์แก้ไขจุดบกพร่อง สามารถวิเคราะห์เสียงสะท้อนระดับวัสดุได้อย่างแม่นยำ
เรดาร์ ระดับ เมตรพารามิเตอร์ทางเทคนิค
| แอปพลิเคชัน |
เงื่อนไขกระบวนการง่าย ๆ ของเหลว สารละลาย ของแข็ง ตัวอย่าง:ถังเก็บน้ำของเหลว;ถังเก็บกรดโซดาถังบำบัดน้ำเสีย;อนุภาคของแข็งถังเล็ก |
| ช่วงการวัด | 35m |
| วัสดุ | 304,316 (ไม่บังคับ) |
| กระบวนการติดตั้ง | หน้าแปลน (ไม่จำเป็น), |
| อุณหภูมิกระบวนการ | -40-130℃ |
| กระบวนการดัน: | -1~40bar,-0.1~4MPa |
| ความสามารถในการทำซ้ำ | ± 3mm |
| ความแม่นยำ | < 0.1% |
| ขีดจำกัดอัตราความถี่ | 6.8GHz |
| ป้องกันการระเบิด | EXiaIICT6 |
| เกรดป้องกัน | IP67 |
| สัญญาณเอาท์พุต | 4-20mA, 4-20mA/HART (สองสาย/สี่สาย) |
| แหล่งจ่ายไฟ | 24VDC |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
ป้อนข้อมูล
เสาอากาศรับคลื่นไมโครเวฟที่สะท้อนกลับและส่งไปยังวงจรอิเล็กทรอนิกส์ ไมโครโปรเซสเซอร์จะประมวลผลสัญญาณนี้ ระบุไมโครพัลส์ที่สร้างขึ้นในเสียงสะท้อนของพื้นผิววัสดุแก้ไขการจดจำสัญญาณเสียงสะท้อนด้วยซอฟต์แวร์อัจฉริยะที่มีความแม่นยำสูงสุดมิลลิเมตรระยะทาง D จากพื้นผิววัสดุและเวลาการเดินทางของพัลส์ T เป็นสัดส่วนกับ:
D=C×T/2
โดยที่ C คือความเร็วแสง
เนื่องจากทราบระยะทางของถังเปล่า E ดังนั้นระดับ L คือ:
L=ED
เอาท์พุต
เมื่อป้อนความสูง E (= ศูนย์) ของถังเปล่า ความสูงเต็มถัง F (= Full Scale) และการใช้งานบางรายการเพื่อตั้งค่าพารามิเตอร์ พารามิเตอร์ของแอปพลิเคชันจะปรับเครื่องมือเพื่อวัดสภาพแวดล้อมโดยอัตโนมัติสอดคล้องกับเอาต์พุต 4-20mA
เรดาร์ ระดับ เมตรคุณสมบัติการออกแบบ
◎ NYRD803 ของเครื่องวัดระดับเหมาะสำหรับการวัดของเหลว ของเหลวข้น และเม็ด การเปลี่ยนแปลงความดันแบบไม่สัมผัสอย่างต่อเนื่องการปรากฏตัวของก๊าซเฉื่อยและสถานการณ์ระเหย
◎ใช้วิธีการวัดชีพจรด้วยไมโครเวฟ ซึ่งสามารถทำงานได้ตามปกติภายในวงของอุตสาหกรรมที่ใช้บ่อยสำหรับลำแสงพลังงานต่ำ สามารถติดตั้งได้กับโลหะหลายชนิด ภาชนะหรือท่อที่ไม่ใช่โลหะ ไม่เป็นอันตรายต่อมนุษย์และสิ่งแวดล้อม
เรดาร์ ระดับ เมตรข้อกำหนดในการติดตั้ง
คำอธิบายการติดตั้ง
ระยะทางที่แนะนำ(1)จากผนังถึงผนังด้านนอกของท่อสั้นที่ติดตั้ง:
การติดตั้งภายในถัง
