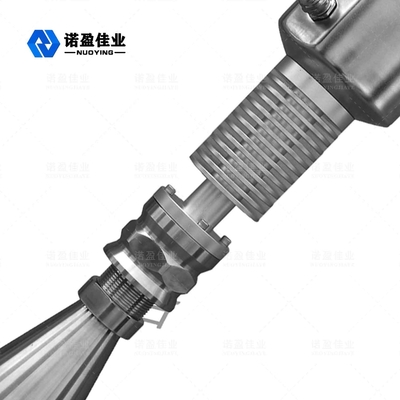

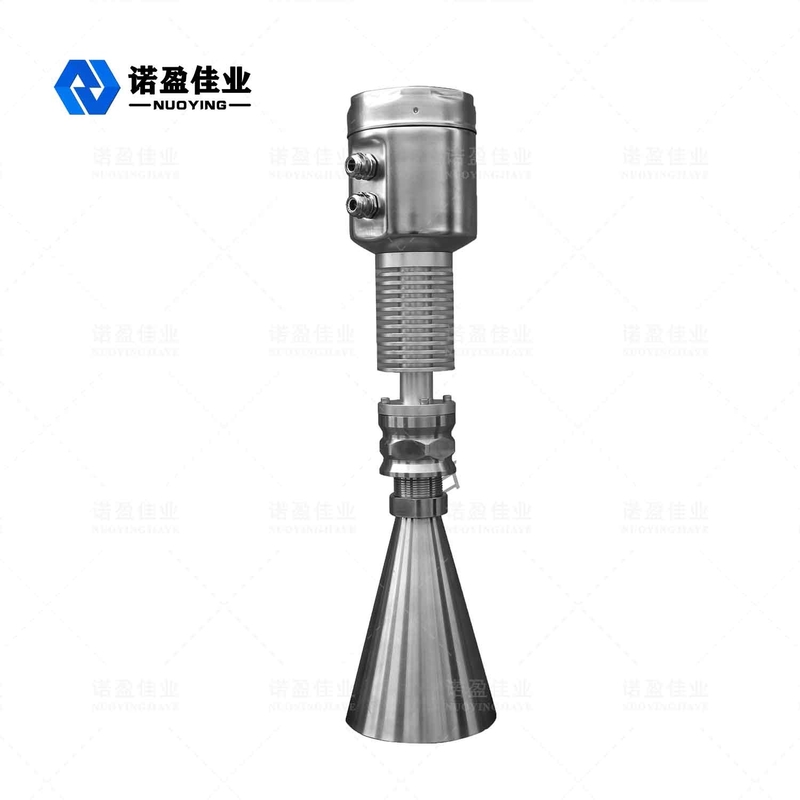

SS316 เครื่องส่งสัญญาณระดับเรดาร์แบบไม่สัมผัส 35m เครื่องส่งสัญญาณระดับ GWR

NYRD803 เครื่องวัดระดับเรดาร์อัจฉริยะตัวเรือนสแตนเลส -40 ~ 250 ℃เครื่องส่งสัญญาณระดับ

NYRD803 เครื่องวัดระดับเรดาร์อัจฉริยะ

เรดาร์ ระดับ เมตรปฏิบัติการ หลักการ

พลังงานการปล่อยมลพิษต่ำจะส่งผ่านระบบเสาอากาศรับและส่งสัญญาณไมโครเวฟที่สั้นมากด้วยความเร็วแสงเวลาทำงานสามารถแปลงเป็นส่วนประกอบอิเล็กทรอนิกส์ของสัญญาณระดับได้เวลาพิเศษสำหรับวิธีการต่อขยายที่สั้นมากช่วยให้การวัดมีความเสถียรและแม่นยำ
แม้ว่าเงื่อนไขจะซับซ้อนกว่านั้น แต่ก็มีเสียงสะท้อนที่ผิดพลาด ด้วยเทคโนโลยีไมโครโปรเซสเซอร์ล่าสุดและซอฟต์แวร์แก้ไขจุดบกพร่อง สามารถวิเคราะห์เสียงสะท้อนระดับวัสดุได้อย่างแม่นยำ

ป้อนข้อมูล

เสาอากาศรับคลื่นไมโครเวฟที่สะท้อนกลับและส่งไปยังวงจรอิเล็กทรอนิกส์ ไมโครโปรเซสเซอร์จะประมวลผลสัญญาณนี้ ระบุไมโครพัลส์ที่สร้างขึ้นในเสียงสะท้อนของพื้นผิววัสดุแก้ไขการจดจำสัญญาณเสียงสะท้อนด้วยซอฟต์แวร์อัจฉริยะที่มีความแม่นยำสูงสุดมิลลิเมตรระยะทาง D จากพื้นผิววัสดุและเวลาการเดินทางของพัลส์ T เป็นสัดส่วนกับ:

D=C×T/2
โดยที่ C คือความเร็วแสง
เนื่องจากทราบระยะทางของถังเปล่า E ดังนั้นระดับ L คือ:
L=ED

เอาท์พุต

เมื่อป้อนความสูง E (= ศูนย์) ของถังเปล่า ความสูงเต็มถัง F (= Full Scale) และการใช้งานบางรายการเพื่อตั้งค่าพารามิเตอร์ พารามิเตอร์ของแอปพลิเคชันจะปรับเครื่องมือเพื่อวัดสภาพแวดล้อมโดยอัตโนมัติสอดคล้องกับเอาต์พุต 4-20mA

เรดาร์ ระดับ เมตรคุณสมบัติการออกแบบ

◎ NYRD803 ของเครื่องวัดระดับเหมาะสำหรับการวัดของเหลว ของเหลวข้น และเม็ด การเปลี่ยนแปลงความดันแบบไม่สัมผัสอย่างต่อเนื่องการปรากฏตัวของก๊าซเฉื่อยและสถานการณ์ระเหย
◎ใช้วิธีการวัดชีพจรด้วยไมโครเวฟ ซึ่งสามารถทำงานได้ตามปกติภายในวงของอุตสาหกรรมที่ใช้บ่อยสำหรับลำแสงพลังงานต่ำ สามารถติดตั้งได้กับโลหะหลายชนิด ภาชนะหรือท่อที่ไม่ใช่โลหะ ไม่เป็นอันตรายต่อมนุษย์และสิ่งแวดล้อม

เรดาร์ ระดับ เมตรข้อกำหนดในการติดตั้ง

คำอธิบายการติดตั้ง

ระยะทางที่แนะนำ(1) จากผนังถึงผนังด้านนอกของท่อสั้นที่ติดตั้ง:

• ระยะห่างจากผนังถัง: 1/6 ของเส้นผ่านศูนย์กลางถัง ขั้นต่ำระยะทาง 200mm
• ไม่อนุญาตให้ติดตั้งเหนือไซโลป้อนวัสดุ (4)
• ไม่อนุญาติให้ติดตั้งในตำแหน่งศูนย์กลาง (3) ในกรณีที่ติดตั้งไว้ตรงกลาง จะทำให้เกิดการสะท้อนของคลื่นผิดพลาด ซึ่งจะขัดขวางเสียงสะท้อนของคลื่นและทำให้สัญญาณขาดหาย
• หากไม่สามารถรักษาระยะห่างระหว่างมาตรวัดและผนังของถังได้ สื่อกลางบนผนังถังจะถูกยึดทำให้เกิดเสียงสะท้อนที่ผิดพลาด ในระหว่างการดีบักมาตรวัด จะไม่มีการบันทึกเสียงสะท้อนของคลื่นเท็จ

การติดตั้งภายในถัง

• ภายในลำคลื่นสัญญาณนั้น ให้หลีกเลี่ยงการติดตั้งวัสดุดังต่อไปนี้ (1) ลิมิตสวิตช์ เซ็นเซอร์อุณหภูมิ ฯลฯ
• ตำแหน่งสมมาตร (2) แหวนสูญญากาศ คอยล์ร้อน ผ้ากันเปื้อน ฯลฯ
• หากมีสารรบกวน (1)(2) ให้ใช้ท่อคลื่นนำทางสำหรับการวัด

ตัวเลือกการติดตั้งที่เหมาะสมที่สุด

• ขนาดเสาอากาศ: ยิ่งขนาดเสาอากาศใหญ่เท่าใด มุมของคลื่นก็จะยิ่งเล็กลง และการสะท้อนของคลื่นรบกวนจะอ่อนลง
• การปรับเสาอากาศ: ปรับเสาอากาศให้อยู่ในตำแหน่งการวัดที่เหมาะสมที่สุด
• ท่อคลื่นนำทาง: ท่อคลื่นนำทางถูกใช้เพื่อหลีกเลี่ยงเสียงสะท้อนของคลื่นรบกวน

NYRD803 การติดตั้งภายในถัง

การติดตั้งมาตรฐาน:

• เสาอากาศไม่สามารถเอียงไปทางผนังถังได้
• ต้องต่อเสาอากาศแบบแตรออกนอกท่อสั้นสำหรับติดตั้งมิฉะนั้นจะต้องใช้ท่อต่อเสาอากาศ
• ต้องปรับเสาอากาศแบบแตรให้เป็นแนวตั้ง อย่าให้ถั่วชี้ไปทางผนังถัง

เรดาร์ ระดับ เมตรเงื่อนไขการวัด

ความสนใจ

• ช่วงการวัดนับจากจุดที่ลำแสงคลื่นแตะที่ด้านล่างของถัง แต่ภายใต้เงื่อนไขพิเศษ หากก้นถังเว้าหรือเรียว จะไม่สามารถวัดได้เมื่อระดับวัสดุต่ำกว่าจุดนี้
• หากตัวกลางมีค่าคงที่ทางไฟฟ้าปานกลางต่ำ เมื่ออยู่ที่ระดับของเหลวต่ำ จะมองเห็นได้ที่ด้านล่างของถัง ตอนนี้เพื่อรักษาความแม่นยำในการวัด ขอแนะนำให้ตั้งค่าตำแหน่ง Cero ที่ตำแหน่ง C ความสูงต่ำ
• ในทางทฤษฎี เป็นไปได้ที่จะไปถึงปลายสายอากาศเพื่อทำการวัด แต่เมื่อพิจารณาถึงอิทธิพลของการกัดกร่อนและการยึดเกาะ ค่าสุดท้ายของช่วงการวัดจะต้องอยู่ที่จุด 100 มม. จากปลายเสาอากาศ
• สำหรับการป้องกันน้ำล้น เราสามารถกำหนดระยะปลอดภัยที่เพิ่มบนพื้นที่ตาบอดได้
• มิน.ช่วงการวัดเกี่ยวข้องกับเสาอากาศ
• ภายใต้สภาวะความเข้มข้นที่แตกต่างกัน โฟมสามารถดูดซับและสะท้อนไมโครเวฟได้ แต่ภายใต้เงื่อนไขบางประการ โฟมสามารถวัดได้
