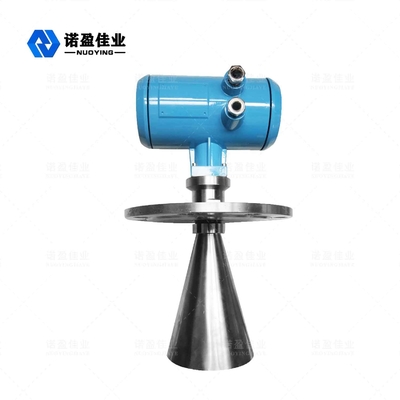

เครื่องวัดระดับเรดาร์อลูมิเนียมหล่อ 20mA HART Slurry Solid Particles

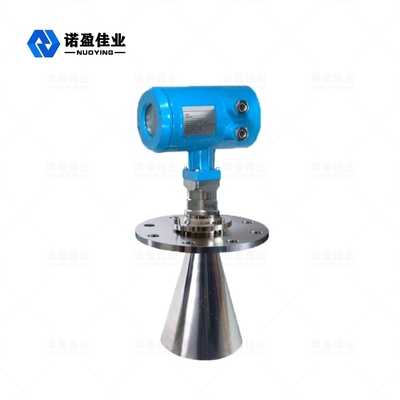

NYRD803 ตัวเรือนสแตนเลสเครื่องส่งสัญญาณระดับเรดาร์อัจฉริยะ

NYRD803 เครื่องวัดระดับเรดาร์อัจฉริยะ

เรดาร์ ระดับ เมตรปฏิบัติการ หลักการ

พัลส์พลังงานการปล่อยมลพิษต่ำนั้นสั้นมากโดยระบบเสาอากาศรับและส่งสัญญาณไมโครเวฟด้วยความเร็วแสงเวลาทำงานสามารถแปลงเป็นสัญญาณระดับของชิ้นส่วนอิเล็กทรอนิกส์เวลาพิเศษของวิธีการต่อขยายที่สั้นมากช่วยให้การวัดมีความเสถียรและแม่นยำ

เสียงสะท้อนเท็จจะปรากฏขึ้นแม้ในสภาวะที่ซับซ้อนด้วยความช่วยเหลือของเทคโนโลยีไมโครโปรเซสเซอร์ล่าสุดและซอฟต์แวร์แก้ไขจุดบกพร่อง จึงสามารถวิเคราะห์เสียงสะท้อนระดับวัสดุได้อย่างถูกต้อง

เรดาร์ ระดับ เมตรพารามิเตอร์ทางเทคนิค

※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!

เรดาร์ ระดับ เมตรคุณสมบัติการออกแบบ

◎ NYRD803 ของเครื่องวัดระดับเหมาะสำหรับการวัดของเหลว ของเหลวข้น และเม็ด การเปลี่ยนแปลงความดันแบบไม่สัมผัสอย่างต่อเนื่องการปรากฏตัวของก๊าซเฉื่อยและสถานการณ์ระเหย
◎ใช้วิธีการวัดชีพจรด้วยไมโครเวฟ ซึ่งสามารถทำงานได้ตามปกติภายในวงของอุตสาหกรรมที่ใช้บ่อยสำหรับลำแสงพลังงานต่ำ สามารถติดตั้งได้กับโลหะหลายชนิด ภาชนะหรือท่อที่ไม่ใช่โลหะ ไม่เป็นอันตรายต่อมนุษย์และสิ่งแวดล้อม

เรดาร์ ระดับ เมตรข้อกำหนดในการติดตั้ง

ตัวเลือกการติดตั้งที่เหมาะสมที่สุด

• ขนาดเสาอากาศ: ยิ่งขนาดเสาอากาศใหญ่เท่าใด มุมของคลื่นก็จะยิ่งเล็กลง และการสะท้อนของคลื่นรบกวนจะอ่อนลง
• การปรับเสาอากาศ: ปรับเสาอากาศให้อยู่ในตำแหน่งการวัดที่เหมาะสมที่สุด
• ท่อคลื่นนำทาง: ท่อคลื่นนำทางถูกใช้เพื่อหลีกเลี่ยงเสียงสะท้อนของคลื่นรบกวน

NYRD803 การติดตั้งภายในถัง

การติดตั้งมาตรฐาน:

• เสาอากาศไม่สามารถเอียงไปทางผนังถังได้
• ต้องต่อเสาอากาศแบบแตรออกนอกท่อสั้นสำหรับติดตั้งมิฉะนั้นจะต้องใช้ท่อต่อเสาอากาศ
• ต้องปรับเสาอากาศแบบแตรให้เป็นแนวตั้ง อย่าให้ถั่วชี้ไปทางผนังถัง

เรดาร์ ระดับ เมตรเงื่อนไขการวัด

ความสนใจ

• ช่วงการวัดนับจากจุดที่ลำแสงคลื่นแตะที่ด้านล่างของถัง แต่ภายใต้เงื่อนไขพิเศษ หากก้นถังเว้าหรือเรียว จะไม่สามารถวัดได้เมื่อระดับวัสดุต่ำกว่าจุดนี้
• หากตัวกลางมีค่าคงที่ทางไฟฟ้าปานกลางต่ำ เมื่ออยู่ที่ระดับของเหลวต่ำ จะมองเห็นได้ที่ด้านล่างของถัง ตอนนี้เพื่อรักษาความแม่นยำในการวัด ขอแนะนำให้ตั้งค่าตำแหน่ง Cero ที่ตำแหน่ง C ความสูงต่ำ
• ในทางทฤษฎี เป็นไปได้ที่จะไปถึงปลายสายอากาศเพื่อทำการวัด แต่เมื่อพิจารณาถึงอิทธิพลของการกัดกร่อนและการยึดเกาะ ค่าสุดท้ายของช่วงการวัดจะต้องอยู่ที่จุด 100 มม. จากปลายเสาอากาศ
• สำหรับการป้องกันน้ำล้น เราสามารถกำหนดระยะปลอดภัยที่เพิ่มบนพื้นที่ตาบอดได้
• มิน.ช่วงการวัดเกี่ยวข้องกับเสาอากาศ
• ภายใต้สภาวะความเข้มข้นที่แตกต่างกัน โฟมสามารถดูดซับและสะท้อนไมโครเวฟได้ แต่ภายใต้เงื่อนไขบางประการ โฟมสามารถวัดได้
