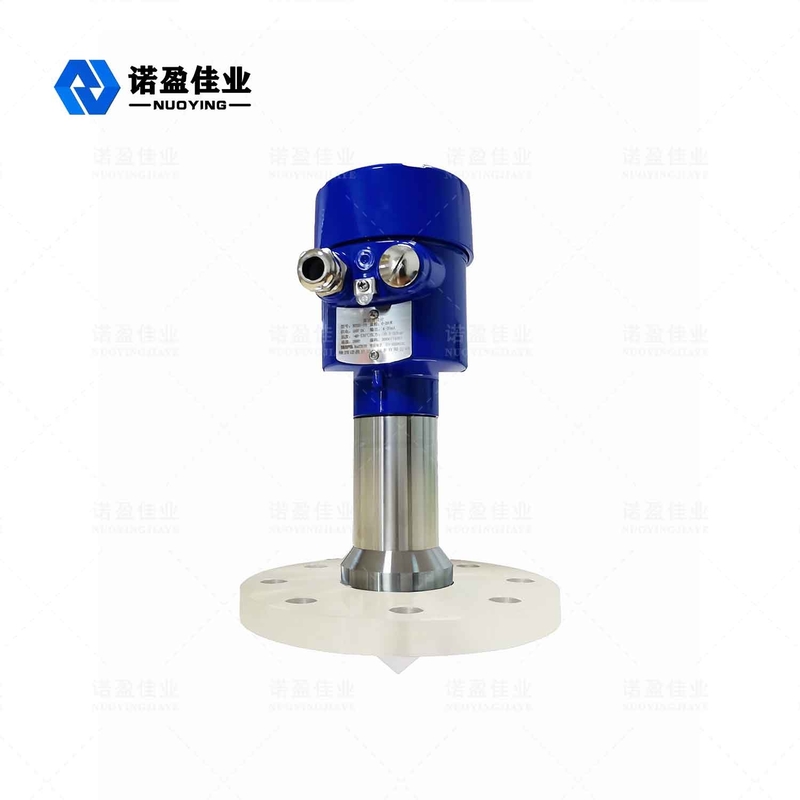

เครื่องส่งสัญญาณระดับเรดาร์แบบแบนสี่สายเทฟลอน 4Mpa สกรูเกลียว

แบน NYRD-PB-B 26GHz เรดาร์ ระดับ เมตร

เครื่องวัดระดับเรดาร์แบบจอแบนเป็นเครื่องมือวัดระดับเรดาร์ความถี่สูง 26GHz พร้อมระยะการวัดสูงสุด 40 เมตรเสาอากาศได้รับการปรับปรุงให้ดียิ่งขึ้นไปอีก และไมโครโปรเซสเซอร์ที่รวดเร็วรุ่นใหม่สามารถวิเคราะห์และประมวลผลสัญญาณความเร็วสูงขึ้นได้ เพื่อให้เครื่องมือนี้สามารถใช้งานได้ในสถานการณ์ที่ซับซ้อน เช่น ไอน้ำ โฟม ฝุ่น การตกผลึก การควบแน่น ฯลฯ

เรดาร์ ระดับ เมตรพารามิเตอร์ทางเทคนิค

※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!

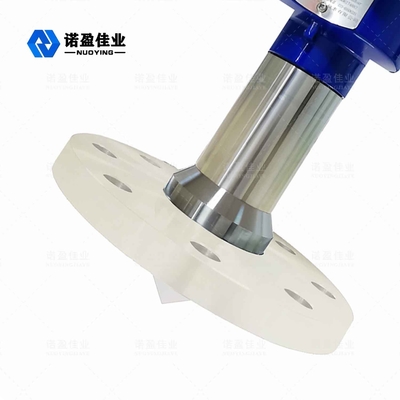

จอแบนเสาอากาศวัดระดับเรดาร์โดยใช้วัสดุ PTFE, PTFE (เทฟลอนหรือไฟเบอร์) หรือที่เรียกกันทั่วไปว่า "ราชาแห่งพลาสติก" ประกอบด้วยเตตระฟลูออโรเอทิลีนโดยพอลิเมอไรเซชันของสารประกอบพอลิเมอร์ มีความคงตัวทางเคมีที่ดีเยี่ยม ทนต่อการกัดกร่อนสูง การปิดผนึก การหล่อลื่นไม่ได้ เหนียว ฉนวนไฟฟ้า และความทนทานต่อต้านริ้วรอยที่ดี PTFE มีคุณสมบัติดังต่อไปนี้:

• ทนต่ออุณหภูมิสูง - อุณหภูมิในการทำงานสูงถึง 250 ℃
• ทนต่ออุณหภูมิต่ำ - มีความเหนียวทางกลที่ดีแม้ว่าอุณหภูมิจะลดลงถึง -196 ℃ ก็สามารถรักษาการยืดตัวได้ 5%
• ทนต่อการกัดกร่อน - เฉื่อยต่อสารเคมีและตัวทำละลายส่วนใหญ่ ทนต่อกรดและด่างอย่างแรง น้ำ และตัวทำละลายอินทรีย์ต่างๆ
• ทนต่อสภาพอากาศ - มีอายุการใช้งานยาวนานที่สุดของพลาสติก
• การหล่อลื่นสูง - ค่าสัมประสิทธิ์แรงเสียดทานต่ำสุดของวัสดุที่เป็นของแข็ง
• ไม่ยึดเกาะ - คือแรงตึงผิวขั้นต่ำในวัสดุที่เป็นของแข็งและไม่ยึดติดกับสารใดๆ
• ปลอดสารพิษ - มีความเฉื่อยทางสรีรวิทยาเนื่องจากหลอดเลือดและอวัยวะเทียมฝังอยู่ในร่างกายเป็นเวลานานโดยไม่มีอาการไม่พึงประสงค์

เรดาร์ ระดับ เมตรปฏิบัติการ หลักการ

เสาอากาศระดับเรดาร์จะปล่อยคลื่นไมโครเวฟแบบแคบ ซึ่งจะถูกส่งลงด้านล่างผ่านเสาอากาศหลังจากที่พัลส์สัมผัสพื้นผิวของตัวกลางที่วัดได้ มันจะถูกสะท้อนกลับและรับโดยระบบเสาอากาศอีกครั้ง และสัญญาณจะถูกส่งไปยังส่วนวงจรอิเล็กทรอนิกส์และแปลงเป็นสัญญาณระดับโดยอัตโนมัติ (เนื่องจากความเร็วในการแพร่กระจายพัลส์นั้นเร็วมาก คลื่นแม่เหล็กไฟฟ้าไปถึงเป้าหมายและสะท้อนกลับมายังเครื่องรับซึ่งเวลาที่ใช้นั้นแทบจะในทันที)

ตามภาพที่แสดง:

ก.การตั้งค่าช่วง, การปรับต่ำ (4mA)บี.การปรับสูง (20mA)ค.ช่วงโซนตาบอด

พื้นผิวอ้างอิงสำหรับการวัด: พื้นผิวด้านล่างของเกลียวหรือพื้นผิวการซีลของหน้าแปลน

หมายเหตุ: เมื่อใช้การจับเวลาระดับเรดาร์ ตรวจสอบให้แน่ใจว่าระดับวัสดุสูงสุดไม่สามารถเข้าสู่พื้นที่ตาบอดการวัดได้ (พื้นที่แสดงโดย C ในรูป)

เรดาร์ ระดับ เมตรคุณสมบัติการออกแบบ

◎ เสาอากาศมีขนาดเล็ก ติดตั้งง่ายเรดาร์แบบไม่สัมผัสไม่มีการสึกหรอและไม่มีมลพิษ

◎ ไม่ได้รับผลกระทบจากการกัดกร่อน โฟม ไอน้ำ อุณหภูมิและความดันเปลี่ยนแปลง

◎ มุมลำแสงมีขนาดเล็กและมีความเข้มข้น ซึ่งช่วยเพิ่มความสามารถในการสะท้อนและช่วยหลีกเลี่ยงการรบกวน

◎ พื้นที่ตาบอดของการวัดมีขนาดเล็กกว่า และยังสามารถบรรลุผลลัพธ์ที่ดีสำหรับการวัดถังขนาดเล็ก

◎ อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูงเพื่อประสิทธิภาพที่ดีขึ้นแม้ในสภาวะที่ผันผวน
