รายละเอียดสินค้า:
|
ช่วงการวัด: | 20m | การสุ่มตัวอย่างเสียงสะท้อน: | 100 ครั้ง/วินาที |
---|---|---|---|
วัสดุ: | PFA | กระบวนการเชื่อมต่อ: | หน้าแปลน (ไม่จำเป็น) |
เกรดป้องกัน: | อุปกรณ์แสดงผล IP67, IP67 | อุณหภูมิในการทำงาน: | -40~260℃ |
อินเทอร์เฟซไฟฟ้า: | M20×1. ม20×1. 5, ½ " NPT 5, ½ " NPT | เกรดป้องกันการระเบิด: | ExiaⅡCT6 Ga, ExdⅡCT6 Gb |
แสงสูง: | เซ็นเซอร์ระดับของเหลวเรดาร์ 40 ม.,เซ็นเซอร์ระดับของเหลวเรดาร์ IP67,24VDC เซ็นเซอร์ระดับเรดาร์นำทาง |

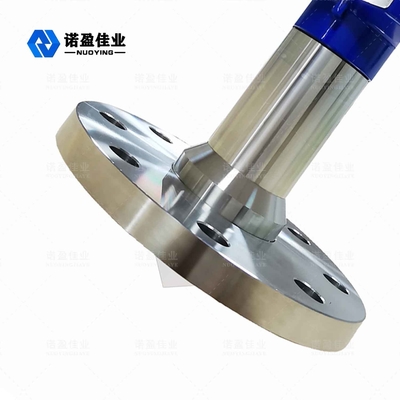

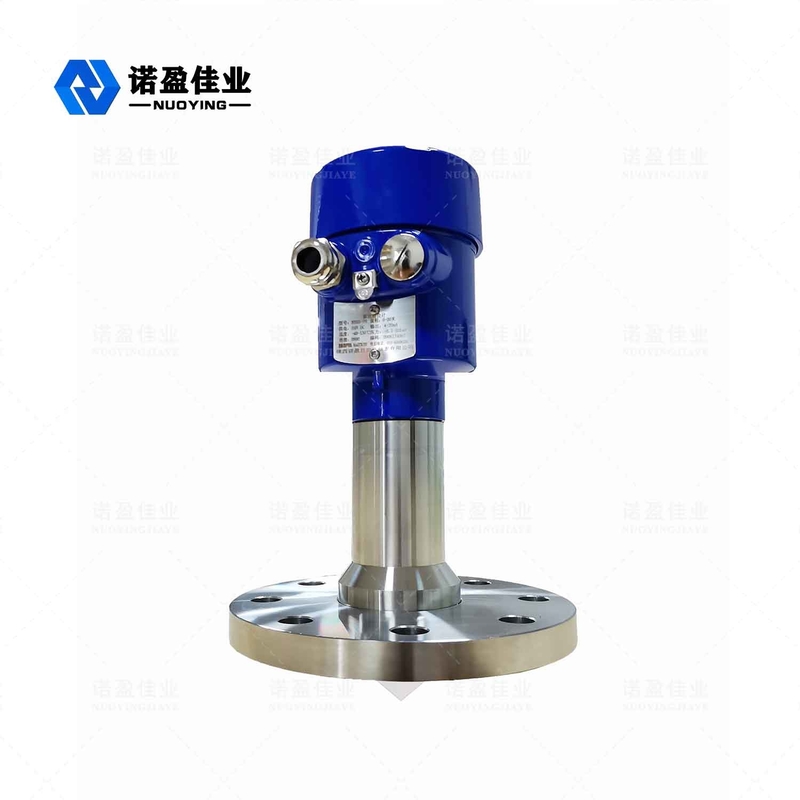

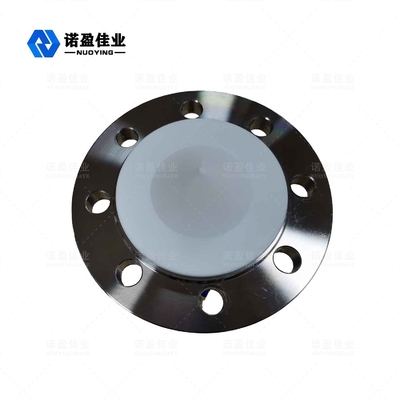

แบน NYRD-PB-C 26GHz เรดาร์ ระดับ เมตร
เครื่องวัดระดับเรดาร์แบบจอแบนเป็นเครื่องมือวัดระดับเรดาร์ความถี่สูง 26GHz พร้อมระยะการวัดสูงสุด 40 เมตรเสาอากาศได้รับการปรับปรุงให้ดียิ่งขึ้นไปอีก และไมโครโปรเซสเซอร์ที่รวดเร็วรุ่นใหม่สามารถวิเคราะห์และประมวลผลสัญญาณความเร็วสูงขึ้นได้ เพื่อให้เครื่องมือนี้สามารถใช้งานได้ในสถานการณ์ที่ซับซ้อน เช่น ไอน้ำ โฟม ฝุ่น การตกผลึก การควบแน่น ฯลฯ
เรดาร์ ระดับ เมตรพารามิเตอร์ทางเทคนิค
แบบอย่าง | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
แอปพลิเคชันทั่วไป | ไอน้ำ, หมอก, โฟม, การกัดกร่อนอย่างแรง, การตกผลึก, การควบแน่น, การยึดเกาะ ฯลฯ | ||||
ส่งความถี่ | 26GHz | ||||
การสุ่มตัวอย่างเสียงสะท้อน | 100 ครั้ง/วินาที | ||||
วัสดุเสาอากาศ | ไฟเบอร์+304 | ไฟเบอร์ | ไฟเบอร์+304 | ไฟเบอร์+304 | PFA |
พิสัย | 40m | ||||
ความแม่นยำ | 0.05%~0.1%FS | ||||
แหล่งจ่ายไฟ | 24VDC (สองสาย, สี่สาย), 220V AC | ||||
พลัง | 3W | ||||
สัญญาณเอาท์พุต | 4...20mA/HART/RS485/Modbus... | ||||
อุณหภูมิกระบวนการ | -40~+130℃ | -40~+130℃ | -40~+260℃ | -40~+130℃ | -40~+130℃ |
ความดันในกระบวนการ | -0.1 ~ 2.0MPa | ||||
กระบวนการเชื่อมต่อ | ตัวยึด หน้าแปลน (อุปกรณ์เสริม) | ||||
อินเทอร์เฟซไฟฟ้า | ม20×1.5, ½ " NPT | ||||
ระดับการป้องกัน | IP 67 | ||||
เกรดกันระเบิด | ExiaⅡCT6 Ga, ExdⅡCT6 Gb |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
เรดาร์ ระดับ เมตรปฏิบัติการ หลักการ
เสาอากาศระดับเรดาร์จะปล่อยคลื่นไมโครเวฟแบบแคบ ซึ่งจะถูกส่งลงด้านล่างผ่านเสาอากาศหลังจากที่พัลส์สัมผัสพื้นผิวของตัวกลางที่วัดได้ มันจะถูกสะท้อนกลับและรับโดยระบบเสาอากาศอีกครั้ง และสัญญาณจะถูกส่งไปยังส่วนวงจรอิเล็กทรอนิกส์และแปลงเป็นสัญญาณระดับโดยอัตโนมัติ (เนื่องจากความเร็วในการแพร่กระจายพัลส์นั้นเร็วมาก คลื่นแม่เหล็กไฟฟ้าไปถึงเป้าหมายและสะท้อนกลับมายังเครื่องรับซึ่งเวลาที่ใช้นั้นแทบจะในทันที)
เรดาร์ ระดับ เมตรข้อกำหนดในการติดตั้ง
เรดาร์ ระดับ เมตรติดตั้งผิด
