รายละเอียดสินค้า:
|
| ช่วงการวัด: | 20m | พาวเวอร์ซัพพลาย: | 24VDC |
|---|---|---|---|
| วัสดุ: | PFA / PTFE | กระบวนการเชื่อมต่อ: | หน้าแปลน |
| เกรดป้องกัน: | อุปกรณ์แสดงผล IP67, IP67 | อุณหภูมิในการทำงาน: | -40~260℃ |
| สัญญาณเอาท์พุต: | 4-20mA, 4-20mA/HART (สองสาย/สี่สาย) | ความแม่นยำ: | 0.05%~0.1%FS |
| แสงสูง: | Modbus Flat Radar Level Transducer,Radar Level Transducer PFA PTFE,PFA PTFE เรดาร์เซ็นเซอร์ระดับของเหลว |
||

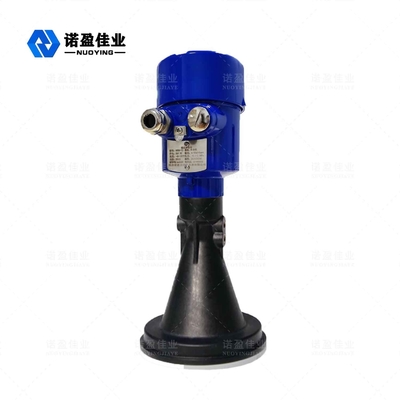

แบน NYRD-PB-E 26GHz เรดาร์ ระดับ เมตร

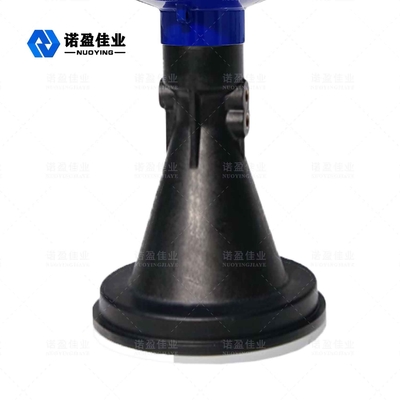

เครื่องวัดระดับเรดาร์แบบจอแบนเป็นเครื่องมือวัดระดับเรดาร์ความถี่สูง 26GHz พร้อมระยะการวัดสูงสุด 40 เมตรเสาอากาศได้รับการปรับปรุงให้ดียิ่งขึ้นไปอีก และไมโครโปรเซสเซอร์ที่รวดเร็วรุ่นใหม่สามารถวิเคราะห์และประมวลผลสัญญาณความเร็วสูงขึ้นได้ เพื่อให้เครื่องมือนี้สามารถใช้งานได้ในสถานการณ์ที่ซับซ้อน เช่น ไอน้ำ โฟม ฝุ่น การตกผลึก การควบแน่น ฯลฯ
เรดาร์ ระดับ เมตรพารามิเตอร์ทางเทคนิค
| แบบอย่าง | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
| แอปพลิเคชันทั่วไป | ไอน้ำ, หมอก, โฟม, การกัดกร่อนอย่างแรง, การตกผลึก, การควบแน่น, การยึดเกาะ ฯลฯ | ||||
| ส่งความถี่ | 26GHz | ||||
| การสุ่มตัวอย่างเสียงสะท้อน | 100 ครั้ง/วินาที | ||||
| วัสดุเสาอากาศ | ไฟเบอร์+304 | ไฟเบอร์ | ไฟเบอร์+304 | ไฟเบอร์+304 | PFA |
| พิสัย | 40m | ||||
| ความแม่นยำ | 0.05%~0.1%FS | ||||
| แหล่งจ่ายไฟ | 24VDC (สองสาย, สี่สาย), 220V AC | ||||
| พลัง | 3W | ||||
| สัญญาณเอาท์พุต | 4...20mA/HART/RS485/Modbus... | ||||
| อุณหภูมิกระบวนการ | -40～+130℃ | -40～+130℃ | -40～+260℃ | -40～+130℃ | -40～+130℃ |
| ความดันในกระบวนการ | -0.1 ～ 2.0MPa | ||||
| กระบวนการเชื่อมต่อ | ตัวยึด หน้าแปลน (อุปกรณ์เสริม) | ||||
| อินเทอร์เฟซไฟฟ้า | ม20×1.5, ½ " NPT | ||||
| ระดับการป้องกัน | IP 67 | ||||
| เกรดกันระเบิด | ExiaⅡCT6 Ga, ExdⅡCT6 Gb | ||||
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
เรดาร์ ระดับ เมตรปฏิบัติการ หลักการ
เสาอากาศระดับเรดาร์จะปล่อยคลื่นไมโครเวฟแบบแคบ ซึ่งจะถูกส่งลงด้านล่างผ่านเสาอากาศหลังจากที่พัลส์สัมผัสพื้นผิวของตัวกลางที่วัดได้ มันจะถูกสะท้อนกลับและรับโดยระบบเสาอากาศอีกครั้ง และสัญญาณจะถูกส่งไปยังส่วนวงจรอิเล็กทรอนิกส์และแปลงเป็นสัญญาณระดับโดยอัตโนมัติ (เนื่องจากความเร็วในการแพร่กระจายพัลส์นั้นเร็วมาก คลื่นแม่เหล็กไฟฟ้าไปถึงเป้าหมายและสะท้อนกลับมายังเครื่องรับซึ่งเวลาที่ใช้นั้นแทบจะในทันที)
เรดาร์ ระดับ เมตรคุณสมบัติการออกแบบ
◎ เสาอากาศมีขนาดเล็ก ติดตั้งง่ายเรดาร์แบบไม่สัมผัสไม่มีการสึกหรอและไม่มีมลพิษ
◎ ไม่ได้รับผลกระทบจากการกัดกร่อน โฟม ไอน้ำ อุณหภูมิและความดันเปลี่ยนแปลง
◎ มุมลำแสงมีขนาดเล็กและมีความเข้มข้น ซึ่งช่วยเพิ่มความสามารถในการสะท้อนและช่วยหลีกเลี่ยงการรบกวน
◎ พื้นที่ตาบอดของการวัดมีขนาดเล็กกว่า และยังสามารถบรรลุผลลัพธ์ที่ดีสำหรับการวัดถังขนาดเล็ก
◎ อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูงเพื่อประสิทธิภาพที่ดีขึ้นแม้ในสภาวะที่ผันผวน
