รายละเอียดสินค้า:
|
| ช่วงการวัด: | 80M | วัสดุเคส: | เคสอลูมิเนียม |
|---|---|---|---|
| วัสดุเสาอากาศ: | 304 316l | กระบวนการเชื่อมต่อ: | สามารถเลือกหน้าแปลน แคลมป์ และขายึดอเนกประสงค์ได้ |
| การสุ่มตัวอย่างเสียงสะท้อน: | 100 ครั้ง/วินาที | อุณหภูมิในการทำงาน: | -40~80℃ |
| สัญญาณเอาท์พุต: | 4...20mA/HART/RS485/Modbus... | พลัง: | 3W |
| แสงสูง: | เกจวัดระดับเรดาร์ของเสาอากาศพาราโบลา,เกจวัดระดับเรดาร์ของถังความสูง,เกจวัดระดับเรดาร์ของเสาอากาศพาราโบลา |
||

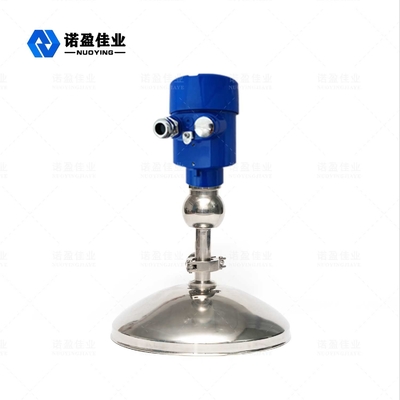

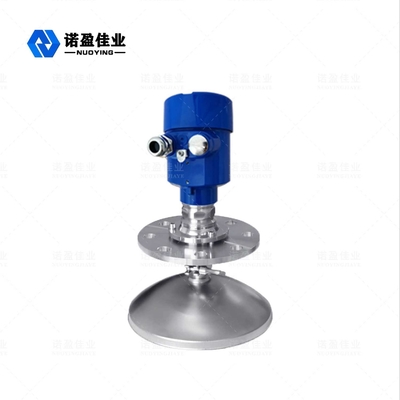

26GHz NYRD-810 เรดาร์ ระดับ เมตร
เครื่องวัดระดับเรดาร์เรดาร์แบบเสาอากาศ NYRD-810 ใช้สำหรับวัดความสูงของระดับวัสดุในถัง เสาอากาศของมาตรวัดระดับเรดาร์ความถี่สูงจะปล่อยคลื่นไมโครเวฟที่แคบมากพัลส์นี้แพร่กระจายในอวกาศด้วยความเร็วแสงและไปบรรจบกับพื้นผิวของตัวกลางที่วัดได้พลังงานส่วนหนึ่งสะท้อนกลับและรับโดยเสาอากาศเดียวกัน
ช่วงเวลาระหว่างพัลส์ที่ส่งและพัลส์ที่ได้รับนั้นเป็นสัดส่วนกับระยะห่างจากเสาอากาศถึงพื้นผิวของตัวกลางที่วัดได้เนื่องจากความเร็วการแพร่กระจายที่สูงมากของคลื่นแม่เหล็กไฟฟ้า ช่วงเวลาระหว่างพัลส์ที่ส่งและพัลส์ที่ได้รับจึงมีขนาดเล็กมาก (ลำดับนาโนวินาที) และยากต่อการยืนยันเครื่องวัดระดับเรดาร์ความถี่สูง 26G ใช้เทคโนโลยีการแก้ปัญหาพิเศษที่เกี่ยวข้อง ซึ่งสามารถระบุช่วงเวลาระหว่างพัลส์ที่ส่งและพัลส์ที่ได้รับอย่างแม่นยำ เพื่อคำนวณระยะห่างจากเสาอากาศไปยังพื้นผิวของสื่อที่วัดได้อย่างแม่นยำ
เรดาร์ ระดับ เมตรพารามิเตอร์ทางเทคนิค
| แอปพลิเคชันทั่วไป | การตรวจสอบของแข็ง ฝุ่น อนุภาค ฯลฯ |
| ส่งความถี่ | 26GHz |
| ความแม่นยำ | 3mm |
| พิสัย | 80m |
| วัสดุเสาอากาศ | 304 316L (อุปกรณ์เสริม) |
| การสุ่มตัวอย่างเสียงสะท้อน | 100 ครั้ง/วินาที |
| อุณหภูมิกระบวนการ | -40~130℃ |
| ความชื้นแวดล้อม | 0~90% |
| ปณิธาน | 1mm |
| กระบวนการเชื่อมต่อ | การติดตั้งหน้าแปลนหรือขายึด |
| อินเทอร์เฟซไฟฟ้า | ม20×1.5, ½ " NPT |
| สัญญาณเอาท์พุต | 4...20mA/HART/RS485/Modbus... |
| แหล่งจ่ายไฟ | 24V DC (อุปกรณ์เสริม) |
| พลัง | 3W |
| เกรดกันระเบิด | ExiaⅡCT6(ตัวเลือก) |
| ระดับการป้องกัน | IP67 |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
