| Brand Name: | NUOYINGJIAYE |
| Model Number: | NYRD801 |
| MOQ: | 1 ชิ้น |
| ราคา: | $450 to $1700 /pcs |
| Payment Terms: | ที/ที |
| Supply Ability: | 1,000 ชิ้น / ต่อเดือน |

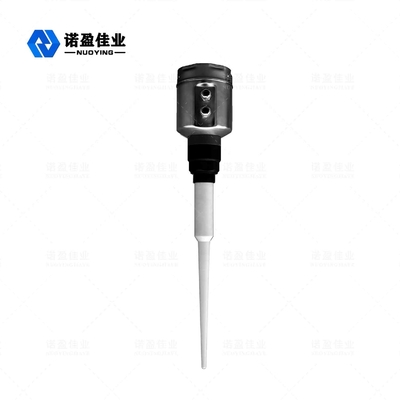

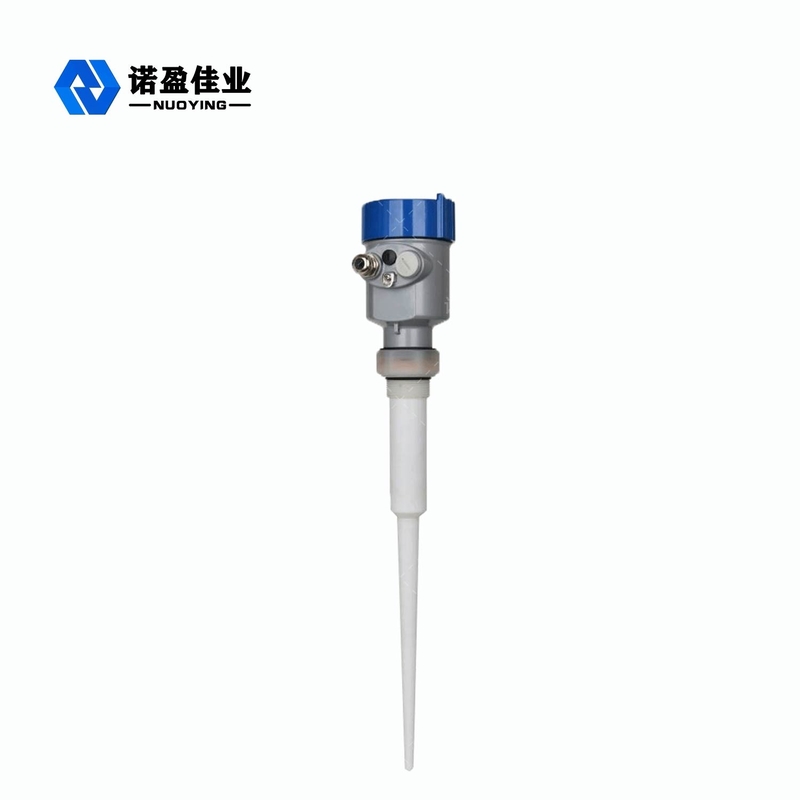

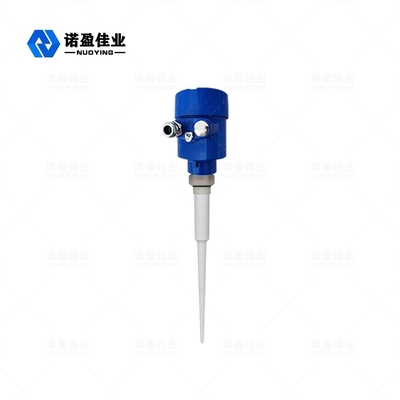

ขายร้อน 4-20mA Liquid 6GHz NYRD801 Radar Level Meter
หลักการทำงานของเครื่องวัดระดับเรดาร์ 6GHz NYRD801
คลื่นไมโครเวฟสั้นมากที่มีพลังงานต่ำมากจะถูกส่งและรับผ่านระบบเสาอากาศคลื่นเรดาร์เดินทางด้วยความเร็วแสง เวลาทำงานสามารถแปลงเป็นสัญญาณระดับผ่านชิ้นส่วนอิเล็กทรอนิกส์วิธีการขยายเวลาแบบพิเศษช่วยให้การวัดมีความเสถียรและแม่นยำในเวลาอันสั้นแม้ว่าจะมีเสียงสะท้อนที่ผิดพลาดภายใต้สภาพการทำงานที่ซับซ้อน แต่เสียงสะท้อนของระดับวัสดุก็สามารถวิเคราะห์ได้อย่างแม่นยำด้วยเทคโนโลยีไมโครโปรเซสเซอร์ล่าสุดและซอฟต์แวร์ดีบั๊ก
ป้อนข้อมูล:
เสาอากาศรับไมโครพัลส์ที่สะท้อนและส่งไปยังวงจรอิเล็กทรอนิกส์ไมโครโปรเซสเซอร์ประมวลผลสัญญาณและระบุเสียงสะท้อนที่เกิดจากไมโครพัลส์บนพื้นผิววัสดุการรับรู้สัญญาณเสียงสะท้อนที่ถูกต้องเสร็จสิ้นโดยซอฟต์แวร์พัลส์ และความแม่นยำสามารถเข้าถึงระดับมิลลิเมตรได้ระยะทาง D จากพื้นผิววัสดุเป็นสัดส่วนกับการเดินทางข้ามเวลาของพัลส์ T: D=C×T/2(C คือความเร็วของแสง)
เนื่องจากทราบระยะทาง E ของถังเปล่า ระดับวัสดุ L คือ: L=ED
เอาท์พุท:
ถูกกำหนดโดยการป้อนความสูงของถังเปล่า E (= ศูนย์จุด), ความสูงของถังเต็ม F (= เต็มสเกล) และพารามิเตอร์การใช้งานบางอย่างพารามิเตอร์ของแอปพลิเคชันจะปรับเครื่องมือให้เข้ากับสภาพแวดล้อมการวัดโดยอัตโนมัติ ซึ่งสอดคล้องกับเอาต์พุต 4-20mA
เครื่องวัดระดับเรดาร์ 6GHz NYRD801พารามิเตอร์ทางเทคนิค
| แอปพลิเคชันทั่วไป | ของเหลวด้วยกระบวนการง่ายๆ |
| รุ่นสินค้า | NYRD801 |
| วัสดุเสาอากาศ | ไฟเบอร์ |
| ช่วงการวัด | 20m |
| กระบวนการเชื่อมต่อ | เกลียว |
| อุณหภูมิกระบวนการ | -40~+130℃ |
| แรงดันในกระบวนการ | -0.1~0.3MPa |
| แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย) |
| ความแม่นยำ | ＜0.1%FS |
| ระดับการป้องกัน | IP67 |
| เกรดกันระเบิด | Exia II CT6 |
คุณสมบัติการออกแบบเครื่องวัดระดับเรดาร์ 6GHz NYRD-801
1.ไมโครโปรเซสเซอร์ขั้นสูงและเทคโนโลยีการประมวลผล Echo Discovery เฉพาะสำหรับการใช้งานที่ซับซ้อน
2.เรดาร์เดียวที่สัมผัสตัวกลาง
3. การวัดของเหลวด้วยความแม่นยำสูงสุดและแม่นยำที่สุด
4.วัสดุกาวหรือแขวน สัญญาณชีพจรสามารถเจาะ ไม่มีผลต่อการวัด.
5. ติดตั้งง่ายไม่เป็นอันตรายต่อร่างกายมนุษย์หรือสิ่งแวดล้อม
เครื่องวัดระดับเรดาร์ 6GHz NYRD801ใบสมัคร
1.โรงไฟฟ้า: กองถ่านหิน ไซโลถ่านหินดิบ ไซโลเชื้อเพลิง อ่างเก็บน้ำ ถังทำความสะอาดก๊าซไอเสีย
2.Oilfield: ถังเก็บน้ำมันดิบ, ถังเก็บน้ำมันกลั่น, เครื่องแยกสามเฟส, ถังตกตะกอน, ถังบำบัดน้ำเสีย, ส่วนต่อประสานน้ำมันและน้ำ
3. โลหะวิทยา: เตาหลอม, ไซโลแร่, เครื่องบดแร่, ไซโลวัตถุดิบ, ไซโลวัสดุเสริม
4. เคมี: หอกลั่นน้ำมันดิบ, ไซโลวัตถุดิบ, ไซโลกลาง, ถังปฏิกิริยา, ถังแอมโมเนีย, ไซโลที่เป็นของแข็ง, ตัวคั่น
5.Pharmaceutical: ถังเก็บยาจีน, เครื่องแยก, ถังหมัก
6.อื่นๆ: ถังผสม, ปูนซีเมนต์, กระดาษ, การบำบัดน้ำและอื่น ๆ
