รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | ของแข็ง อนุภาค ฝุ่นละออง และโอกาสอื่นๆ | วัสดุเสาอากาศ: | 316L |
|---|---|---|---|
| ช่วงการวัด: | 15mm | แหล่งจ่ายไฟ: | 24VDC (สองสายสี่สาย) |
| อุณหภูมิสื่อ: | -40~+250℃ | ความดันในกระบวนการ: | -0.1~4.0MPa |
| กระบวนการเชื่อมต่อ: | วงเล็บปีกกา | สัญญาณเอาท์พุต: | 4...20mA/HART/RS485/Modbus... |
| แสงสูง: | เครื่องวัดระดับเรดาร์แบบฮอร์น,เครื่องวัดระดับเรดาร์แบบทึบ,เครื่องส่งสัญญาณระดับเรดาร์แบบ 26GHz |
||

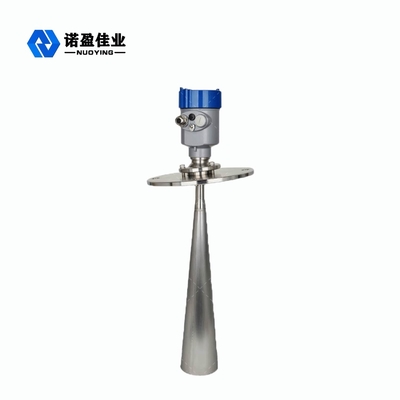

เครื่องวัดระดับเรดาร์ Solid 26GHz NYRD808 ความถี่สูง
หลักการทำงานของเครื่องวัดระดับเรดาร์ NYRD808 ความเร็ว 26GHz
เครื่องวัดระดับเรดาร์ เซ็นเซอร์ซีรีส์ NYRD80X เป็นเครื่องมือวัดระดับเรดาร์ความถี่สูง 26GHz พร้อมระยะการวัดสูงสุด 80 เมตรเสาอากาศได้รับการปรับให้เหมาะสมยิ่งขึ้น และไมโครโปรเซสเซอร์ที่รวดเร็วรุ่นใหม่สามารถดำเนินการวิเคราะห์และประมวลผลสัญญาณในอัตราที่สูงขึ้น ทำให้สามารถใช้เครื่องมือนี้ในกาต้มน้ำปฏิกิริยา ถังขยะแข็ง และเงื่อนไขการวัดที่ซับซ้อนบางอย่างได้
เสาอากาศตำแหน่งวัตถุเรดาร์ปล่อยคลื่นไมโครเวฟแบบแคบซึ่งส่งผ่านเสาอากาศลงด้านล่างหลังจากที่คลื่นพัลส์สัมผัสพื้นผิวของตัวกลางที่วัดได้ คลื่นจะสะท้อนกลับและรับโดยระบบเสาอากาศอีกครั้งสัญญาณจะถูกส่งไปยังส่วนวงจรอิเล็กทรอนิกส์และแปลงเป็นสัญญาณระดับวัตถุโดยอัตโนมัติ (เนื่องจากพัลส์เดินทางเร็วมาก เวลาที่ใช้สำหรับคลื่นแม่เหล็กไฟฟ้าเพื่อไปถึงเป้าหมายและสะท้อนกลับไปยังเครื่องรับเกือบจะในทันที)
26GHz NYRD808 Radar Level Meter พารามิเตอร์ทางเทคนิค
| แอปพลิเคชันทั่วไป | ของแข็ง อนุภาค ฝุ่นละออง และโอกาสอื่นๆ |
| รุ่นสินค้า | NYRD808 |
| วัสดุเสาอากาศ | 316 (ไม่บังคับ) |
| ช่วงการวัด | 15mm |
| กระบวนการเชื่อมต่อ | หน้าแปลน, วงเล็บ (อุปกรณ์เสริม) |
| อุณหภูมิสื่อ | -40~+250℃ |
| ความดันในกระบวนการ | ＜2.0MPa |
| แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย) |
| ความแม่นยำ | ＜0.1%FS |
| ระดับการป้องกัน | IP67 |
| เกรดกันระเบิด | Exd II BT4 |
| สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485/Modbus... |
หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งได้ตามความต้องการเฉพาะของผู้ใช้
คุณสมบัติการออกแบบเครื่องวัดระดับเรดาร์ NYRD808 ความเร็ว 26GHz
1.ขนาดเสาอากาศมีขนาดเล็ก ติดตั้งง่าย;เรดาร์แบบไม่สัมผัส ไม่สึก ไม่มีมลพิษ
2. ไม่ค่อยได้รับผลกระทบจากการกัดกร่อนและโฟมไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของความหนาแน่น อุณหภูมิ และความดันปานกลาง
3. สภาพแวดล้อมที่มีฝุ่นรุนแรงมีผลกระทบต่อการทำงานของเครื่องวัดระดับความถี่สูงเพียงเล็กน้อย
4.ความยาวคลื่นสั้นลง การสะท้อนที่ดีขึ้นสำหรับพื้นผิวแข็งเอียง
5.มุมลำแสงขนาดเล็กและพลังงานเข้มข้น
6. พื้นที่ตาบอดของการวัดมีขนาดเล็กลง และผลลัพธ์ที่ดีสามารถทำได้สำหรับการวัดถังขนาดเล็ก
7.อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูงเพื่อประสิทธิภาพที่ดีขึ้นแม้ในสภาวะที่ผันผวน
8.ความถี่สูง ทางเลือกที่ดีที่สุดสำหรับการวัดสื่อคงที่ไดอิเล็กตริกต่ำ
26GHz NYRD808 Radar Level Meter Application Field
1. โรงไฟฟ้า: กองถ่านหิน, ไซโลถ่านหินดิบ, ถังกรองก๊าซไอเสีย, ปั๊มไซโล, ที่เก็บเถ้า, ถังน้ำมัน ฯลฯ
2. บ่อน้ำมัน: ถังเก็บน้ำมันสำเร็จรูป, ตัวแยกสามเฟส, ถังตกตะกอน, เจาะถังโคลน ฯลฯ
3. อุตสาหกรรมเคมี: ไซโลวัตถุดิบ ไซโลกลาง ถังปฏิกิริยา ไซโลที่เป็นของแข็ง ตัวคั่น ฯลฯ
4. โลหะวิทยา: เตาหลอม, ไซโลแร่, เครื่องบดแร่, ไซโลวัตถุดิบ, ไซโลวัสดุเสริม, ไซโลผงอลูมินา ฯลฯ
5. ซีเมนต์: ไซโลหิน ไซโลวัตถุดิบ ไซโลผงถ่านหิน ไซโลเก็บตะกรัน คอนกรีตเชิงพาณิชย์ ฯลฯ
6. อาหาร: ถังเก็บน้ำตาลดิบ ถังเก็บมะเขือเทศวาง ถังเก็บโรงเบียร์ ฯลฯ
7. ยา: ถังเก็บยา, ตัวแยก, ถังหมัก ฯลฯ
8. กระดาษ: ถังวัตถุดิบ หอเก็บ ถังอบแห้ง ถังเก็บสารเคมี ฯลฯ
9. อื่นๆ: เหมืองหิน เหมืองถ่านหิน การปกป้องสิ่งแวดล้อม การต่อเรือ และอุตสาหกรรมอื่นๆ
