รายละเอียดสินค้า:
|
รุ่นสินค้า: | NYRD705 | ส่งความถี่: | 1.8Ghz |
---|---|---|---|
สัญญาณเอาท์พุต: | 4...20mA/HART/RS485/Modbus... | อุณหภูมิกระบวนการ: | -40~500℃ |
แรงดันในกระบวนการ: | -0.1~2.0MPa | ขั้นตอนการเชื่อมต่อ: | หน้าแปลน (ไม่จำเป็น) |
ช่วงการวัด: | 15M | ความแม่นยำในการวัด: | ±1mm |
แสงสูง: | เซ็นเซอร์เรดาร์คลื่นนำแรงดันสูง,เครื่องส่งสัญญาณระดับคลื่นนำทาง 1.8GHz,เซ็นเซอร์ระดับเรดาร์นำทางอุณหภูมิสูง |

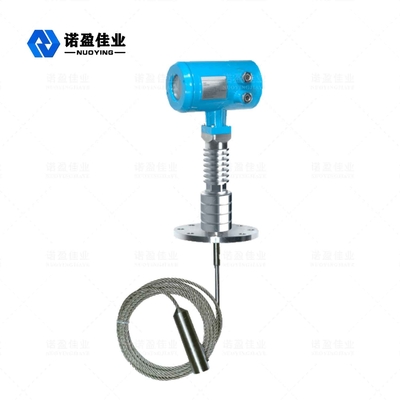

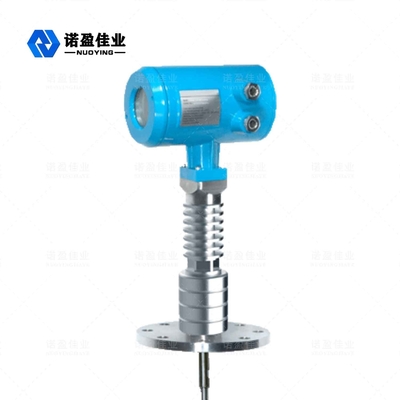

ความดันสูงอุณหภูมิสูง NYRD705 1.8GHz Guided Wave Radar Level Meter Large Blue Case
NYRD705 1.8GHz Guided Wave Radar Level Meter หลักการทำงาน
เรดาร์คลื่นนำทางส่งเสียงคลื่นไมโครเวฟความถี่สูงที่แพร่กระจายตามส่วนประกอบการตรวจจับ (สายเคเบิลเหล็กหรือแท่งเหล็ก)และเมื่อสัมผัสกับตัวกลางที่วัดได้ เนื่องจากการเปลี่ยนแปลงอย่างกะทันหันของค่าคงที่ไดอิเล็กตริกซึ่งทำให้เกิดการสะท้อนกลับ และพลังงานพัลส์ส่วนหนึ่งจะสะท้อนกลับช่วงเวลาระหว่างพัลส์ที่ส่งและพัลส์ที่สะท้อนกลับเป็นสัดส่วนกับระยะห่างของตัวกลางที่วัดได้
NYRD705 1.8GHz Guided Wave Radar Level Meter พารามิเตอร์ทางเทคนิค
แอปพลิเคชันทั่วไป |
การวัดของเหลวที่อุณหภูมิสูงและความดันสูง |
ส่งความถี่ | 1.8GHz |
รุ่นสินค้า | NYRD705 |

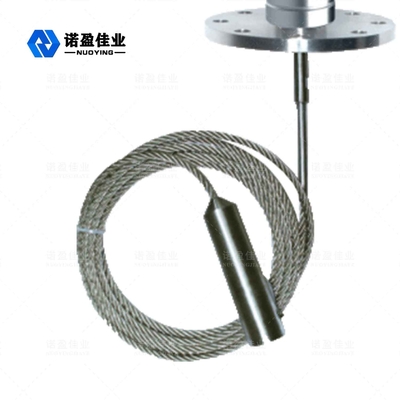

ประเภทเสาอากาศ | ประเภทก้าน; ประเภทสายเคเบิล (อุปกรณ์เสริม) |
วัสดุเสาอากาศ | 304,316(ไม่จำเป็น) |
การสุ่มตัวอย่างเสียงสะท้อน | 55 ครั้ง/วินาที |
ช่วงการวัด | 15m |
ความแม่นยำในการวัด | ±1mm |
แหล่งจ่ายไฟ | 24VDC,220VAC (อุปกรณ์เสริม) |
สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485/Modbus... |
อุณหภูมิกระบวนการ | -40~500℃ |
แรงดันในกระบวนการ | -0.1~2.0MPa |
ขั้นตอนการเชื่อมต่อ | หน้าแปลน (ไม่จำเป็น) |
ระดับการป้องกัน | IP67 |
เกรดกันระเบิด | Exia II CT6 กา |
หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งได้ตามความต้องการเฉพาะของผู้ใช้!
NYRD705 1.8GHz Guided Wave Radar Level Meter Design คุณสมบัติ
1.ด้วยการใช้รูปแบบการทำงานของพัลส์ ผลิตภัณฑ์มีพลังงานการปล่อยมลพิษต่ำมาก และสามารถติดตั้งในภาชนะโลหะและอโลหะต่างๆ ได้ โดยไม่เป็นอันตรายต่อร่างกายมนุษย์และสิ่งแวดล้อม
2. วิธีการเชื่อมต่อกระบวนการและส่วนประกอบการตรวจจับที่หลากหลายประเภททำเกจวัดระดับเรดาร์คลื่นนำวิถีรุ่น 70X เหมาะสำหรับสภาพการทำงานที่ซับซ้อนและการใช้งานที่หลากหลายเช่น: อุณหภูมิสูง แรงดันสูง และตัวกลางคงที่ไดอิเล็กตริกต่ำ
3.เครื่องมือวัดระดับเรดาร์แบบคลื่นนำทางใช้เทคโนโลยีการประมวลผลไมโครเวฟขั้นสูงและเทคโนโลยีการประมวลผล Echo Discovery ที่เป็นเอกลักษณ์ การวัดการสัมผัส ความแม่นยำในการวัดสูงและการวัดที่แม่นยำยิ่งขึ้นในเวลาเดียวกันเรดาร์คลื่นนำทางคือป้องกันการยึดติดและไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอก เช่น อุณหภูมิปานกลางและการยึดเกาะ
