รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | ของเหลวโดยไม่ต้องกวน | วัสดุเสาอากาศ: | 304 (ไม่บังคับ) |
|---|---|---|---|
| ช่วงการวัด: | 35M | อุณหภูมิปานกลาง: | -40~+130℃ |
| ความดันในกระบวนการ: | -0.1~4.0MPa | กระบวนการเชื่อมต่อ: | หน้าแปลน (ไม่จำเป็น) |
| รูปแบบเสาอากาศ: | แบบฮอร์น | ||
| แสงสูง: | เครื่องส่งสัญญาณระดับของเหลวเรดาร์,เซนเซอร์ระดับของเหลวเรดาร์ชนิดแตร,เครื่องส่งสัญญาณระดับเรดาร์ 6GHz |
||

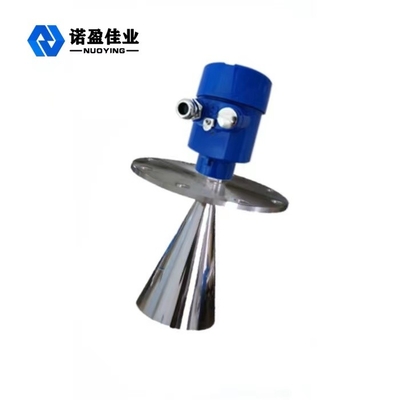

ขายฮอร์นชนิดของเหลว 6GHz NYRD803 เครื่องส่งสัญญาณระดับเรดาร์
หลักการทำงานของเครื่องส่งสัญญาณระดับเรดาร์ 6GHz NYRD803
คลื่นไมโครเวฟสั้นมากที่มีพลังงานต่ำมากจะถูกส่งและรับผ่านระบบเสาอากาศคลื่นเรดาร์เดินทางด้วยความเร็วแสง เวลาทำงานสามารถแปลงเป็นสัญญาณระดับผ่านชิ้นส่วนอิเล็กทรอนิกส์แม้ว่าจะมีเสียงสะท้อนที่ผิดพลาดภายใต้สภาพการทำงานที่ซับซ้อน แต่เสียงสะท้อนของระดับวัสดุก็สามารถวิเคราะห์ได้อย่างแม่นยำด้วยเทคโนโลยีไมโครโปรเซสเซอร์ล่าสุดและซอฟต์แวร์ดีบั๊ก
ป้อนข้อมูล:
เสาอากาศรับไมโครพัลส์ที่สะท้อนและส่งไปยังวงจรอิเล็กทรอนิกส์ไมโครโปรเซสเซอร์ประมวลผลสัญญาณและระบุเสียงสะท้อนที่เกิดจากไมโครพัลส์บนพื้นผิววัสดุ
ระยะทาง D จากพื้นผิววัสดุเป็นสัดส่วนกับการเดินทางข้ามเวลาของพัลส์ T:
D=C×T/2(C คือความเร็วแสง)
เนื่องจากทราบระยะทาง E ของถังเปล่า ระดับวัสดุ L คือ:
L=ED
เอาท์พุท:
กำหนดโดยการป้อนความสูงของถังเปล่า E (= ศูนย์จุด), ความสูงของถังเต็ม F (= เต็มสเกล) และพารามิเตอร์การใช้งานบางอย่างพารามิเตอร์ของแอปพลิเคชันจะปรับเครื่องมือให้เข้ากับสภาพแวดล้อมการวัดโดยอัตโนมัติ ซึ่งสอดคล้องกับเอาต์พุต 4-20mA
6GHz NYRD803 การออกแบบเครื่องส่งสัญญาณระดับเรดาร์
1. เครื่องวัดระดับเรดาร์อัจฉริยะใช้เทคโนโลยีการประมวลผลไมโครเวฟขั้นสูงและเทคโนโลยีการประมวลผลเสียงสะท้อนสะท้อนการค้นพบที่ไม่เหมือนใครผลิตภัณฑ์สามารถนำไปใช้กับสภาพการทำงานที่ซับซ้อนต่างๆ
2. ฟังก์ชัน "การเรียนรู้เสียงสะท้อนที่ผิดพลาด" ช่วยให้เครื่องมือสามารถระบุเสียงสะท้อนที่แท้จริงได้อย่างแม่นยำภายใต้สภาวะเสียงสะท้อนที่ผิดพลาดหลายครั้ง เพื่อให้ได้ผลการวัดที่แม่นยำ
3. โหมดการเชื่อมต่อกระบวนการต่างๆ และประเภทของส่วนประกอบการตรวจจับสามารถปรับแต่งได้ตามความต้องการของลูกค้า
4.ด้วยโหมดการทำงานของพัลส์ ผลิตภัณฑ์มีพลังงานการปล่อยมลพิษต่ำมาก และสามารถติดตั้งในภาชนะโลหะและอโลหะต่าง ๆ โดยไม่เป็นอันตรายต่อร่างกายมนุษย์และสิ่งแวดล้อม
6GHz NYRD803 พารามิเตอร์ทางเทคนิคเครื่องส่งสัญญาณระดับเรดาร์
| แอปพลิเคชันทั่วไป | ของเหลวโดยไม่ต้องกวน |
| วัสดุเสาอากาศ | 304 (ไม่จำเป็น) |
| ช่วงการวัด | 35m |
| แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย) |
| อุณหภูมิปานกลาง | -40~+130℃ |
| แรงดันในกระบวนการ | -0.1~4.0MPa |
| กระบวนการเชื่อมต่อ | หน้าแปลน (ไม่จำเป็น) |
| ความแม่นยำในการวัด | 0.05%-0.1%FS |
| ระดับการป้องกัน | IP67 |
| เกรดกันระเบิด | Exia II CT6 |
| สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485/Modbus... |
6GHz NYRD803 Radar Level Transmitter Application Field
1.โรงไฟฟ้า: อ่างเก็บน้ำ ปั๊มไซโล กระบวยไอน้ำ ที่เก็บเถ้า ถังน้ำมัน ฯลฯ
2.Oilfield: ถังเก็บน้ำมันดิบ ถังเก็บน้ำมันกลั่น ตัวแยกสามเฟส ถังตกตะกอน ถังบำบัดน้ำเสีย ฯลฯ
3.เคมี: หอกลั่นน้ำมันดิบ ไซโลวัตถุดิบ ไซโลกลาง ถังปฏิกิริยา ถังแอมโมเนีย ถังเก็บยางมะตอย ฯลฯ
4.โลหะวิทยา: ไซโลวัตถุดิบ ไซโลวัสดุเสริม ถังบัฟเฟอร์เซลล์อิเล็กโทรไลต์ ฯลฯ
5.แหล่งน้ำ: คลอง อ่างเก็บน้ำ ชลประทานในไร่นา ฯลฯ
6.Pharmaceuticals: ถังเก็บยาจีน ตัวแยก ถังหมัก ฯลฯ
7. การบำบัดน้ำ: อ่างเก็บน้ำ, ส้วมซึม, ถังบำบัดน้ำเสีย, ถังตกตะกอน, บ่อน้ำลึก, เครือข่ายน้ำดื่ม ฯลฯ
8. กระดาษ: ไซโลวัตถุดิบ หอเก็บ ถังอบแห้ง ฯลฯ
9.อื่นๆ: เหมืองหิน การคุ้มครองสิ่งแวดล้อมและอุตสาหกรรมอื่นๆ
