รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | ของเหลว ของเหลวที่มีอุณหภูมิกระบวนการสูง | ช่วงการวัด: | 35M |
|---|---|---|---|
| อุณหภูมิปานกลาง: | -40~+300℃ | อินเทอร์เฟซไฟฟ้า: | M20×1.5, 1/2 NPT |
| แหล่งจ่ายไฟ: | 24VDC (สองสายสี่สาย) | กระบวนการเชื่อมต่อ: | หน้าแปลน (ไม่จำเป็น) |
| ความดันในกระบวนการ: | -0.1~4.0MPa | ||
| แสงสูง: | เครื่องส่งสัญญาณระดับเรดาร์ตรวจวัดของเหลว,เซนเซอร์ระดับถังเรดาร์ 35 ม.,เครื่องส่งสัญญาณระดับ GWR 6GHz |
||

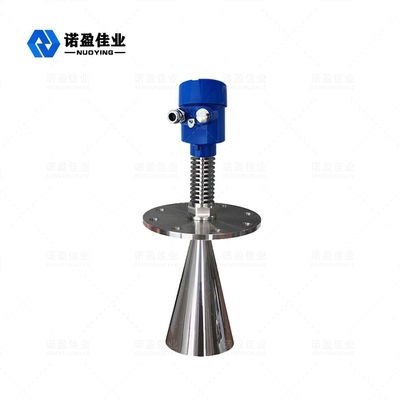

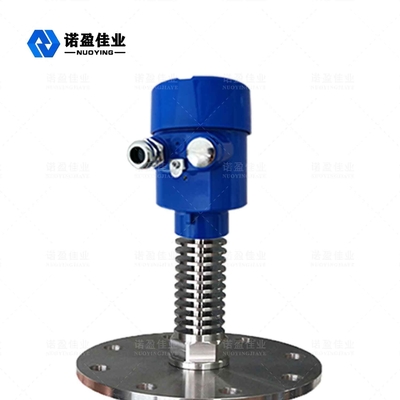

การวัดความแม่นยำ 35m Liquid NYRD803S 6GHz Radar Level Transmitter
หลักการทำงานของเครื่องส่งสัญญาณระดับเรดาร์ NYRD803S 6GHz
คลื่นเรดาร์เดินทางด้วยความเร็วแสงเวลาทำงานสามารถแปลงเป็นสัญญาณระดับโดยส่วนประกอบอิเล็กทรอนิกส์วิธีการขยายเวลาพิเศษช่วยให้การวัดมีความเสถียรและแม่นยำภายในระยะเวลาอันสั้น
แม้ในกรณีที่เกิดเสียงก้องปลอมภายใต้สภาวะการทำงานที่ซับซ้อน ระดับก้องสามารถวิเคราะห์ได้อย่างแม่นยำด้วยเทคโนโลยีไมโครโปรเซสเซอร์ล่าสุดและซอฟต์แวร์ดีบั๊ก
ป้อนข้อมูล:
เสาอากาศรับไมโครพัลส์สะท้อนและส่งไปยังวงจรอิเล็กทรอนิกส์ไมโครโปรเซสเซอร์ประมวลผลสัญญาณนี้และระบุเสียงสะท้อนที่เกิดจากไมโครพัลส์บนพื้นผิวของวัสดุการระบุสัญญาณเสียงสะท้อนที่ถูกต้องทำได้โดยซอฟต์แวร์พัลส์ และความแม่นยำสามารถเข้าถึงระดับมิลลิเมตรได้
ระยะทาง D จากพื้นผิววัสดุเป็นสัดส่วนกับการเดินทางข้ามเวลาของพัลส์ T:
D=C×T/2 (C คือความเร็วแสง)
เนื่องจากทราบระยะทาง E ของถังเปล่า ระดับ L คือ :
L=ED
เอาท์พุท:
กำหนดโดยป้อนความสูงของถังเปล่า E (= ศูนย์จุด), ความสูงเต็มถัง F (= เต็มสเกล) และพารามิเตอร์การใช้งานบางอย่างพารามิเตอร์การใช้งานจะปรับเครื่องมือให้เข้ากับสภาพแวดล้อมการวัดโดยอัตโนมัติ ซึ่งสอดคล้องกับเอาต์พุต 4-20mA
NYRD803S 6GHz Radar Level Transmitter พารามิเตอร์ทางเทคนิค
| แอปพลิเคชันทั่วไป | ของเหลว ของเหลวที่มีอุณหภูมิกระบวนการสูง |
| วัสดุเสาอากาศ | 304 (ไม่บังคับ) |
| ช่วงการวัด | 35m |
| แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย) |
| อุณหภูมิปานกลาง | -40~+300℃ |
| แรงดันในกระบวนการ | -0.1~4.0MPa |
| กระบวนการเชื่อมต่อ | หน้าแปลน (ไม่จำเป็น) |
| ความแม่นยำในการวัด | 0.05%-0.1%FS |
| ระดับการป้องกัน | IP67 |
| เกรดกันระเบิด | Exia II CT6 |
| สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485/Modbus... |
คุณสมบัติการออกแบบเครื่องส่งสัญญาณระดับเรดาร์ NYRD803S 6GHz
1. ใช้เทคโนโลยีการประมวลผลไมโครเวฟขั้นสูงและเทคโนโลยีการประมวลผลเสียงสะท้อนสะท้อนการค้นพบที่ไม่เหมือนใครผลิตภัณฑ์นี้สามารถใช้ได้กับสภาพการทำงานที่ซับซ้อนต่างๆ
2. ฟังก์ชัน "การเรียนรู้เสียงสะท้อนที่ผิดพลาด" ช่วยให้เครื่องมือระบุเสียงสะท้อนที่แท้จริงได้อย่างแม่นยำภายใต้สภาวะเสียงสะท้อนที่ผิดพลาดอันหลากหลาย ส่งผลให้ผลการวัดแม่นยำ
3. โหมดการเชื่อมต่อกระบวนการต่างๆ และประเภทองค์ประกอบการตรวจจับสามารถปรับแต่งได้ตามความต้องการของลูกค้า
4. การใช้โหมดการทำงานของพัลส์ ผลิตภัณฑ์มีพลังงานการปล่อยก๊าซต่ำมาก และสามารถติดตั้งในภาชนะโลหะและอโลหะต่าง ๆ โดยไม่เป็นอันตรายต่อร่างกายมนุษย์และสิ่งแวดล้อม
หมายเหตุ: ตามความต้องการเฉพาะของผู้ใช้สามารถปรับแต่งผลิตภัณฑ์ออกแบบได้
