รายละเอียดสินค้า:
|
ความถี่: | 100MHZ-1.8GHZ | ช่วงการวัด: | สายเคเบิล :0-30m |
---|---|---|---|
ความสามารถในการทำซ้ำ: | ± 3mm | ปณิธาน: | 1mm |
สุ่มตัวอย่าง: | เสียงสะท้อน 55 ตัวอย่าง / s | ความเร็วในการตอบสนอง: | 0.2S |
สัญญาณกระแสไฟขาออก: | 4-20mA | ความแม่นยำ: | 0.05%~0.1%FS |
แสงสูง: | เซ็นเซอร์ระดับน้ำเรดาร์คลื่นนำทาง,มาตรวัดระดับน้ำเรดาร์,ตัวบ่งชี้ระดับถังเรดาร์สแตนเลส |

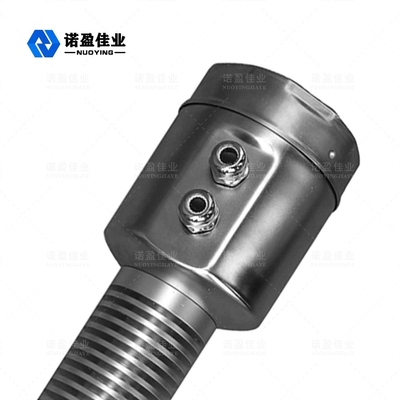

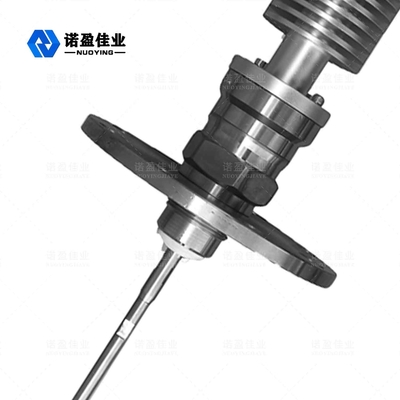

สแตนเลส NYRD705 1.8GHz Guided Wave Radar Level Transmitter เซ็นเซอร์ระดับน้ำ Radar
สแตนเลส NYRD705 1.8GHz Guided Wave Radar Level Transmitter หลักการทำงาน
เรดาร์แบบคลื่นนำทางจะปล่อยคลื่นไมโครเวฟความถี่สูงไปตามส่วนประกอบการตรวจจับ (สายเหล็ก) และเมื่อพบสื่อที่วัดได้ จะทำให้เกิดการสะท้อนกลับ เนื่องจากการเปลี่ยนแปลงค่าคงที่ไดอิเล็กตริกอย่างกะทันหัน และพลังงานพัลส์ส่วนหนึ่งคือ สะท้อนกลับ.ช่วงเวลาระหว่างพัลส์ที่ส่งและพัลส์ที่สะท้อนกลับเป็นสัดส่วนกับระยะห่างของตัวกลางที่วัดได้
สแตนเลส NYRD705 1.8GHz Guided Wave Radar Level Transmitter พารามิเตอร์ทางเทคนิค
พารามิเตอร์ |
ความถี่: 100MHZ-1.8GHZ ช่วงการวัด:-สาย:0-30m;คัน, โคแอกเชียล :0-6m ความสามารถในการทำซ้ำได้: ± 3mm ความละเอียด: 1mm สุ่มตัวอย่าง: echo 55 ตัวอย่าง / s ความเร็วในการตอบสนอง: 0.2S (ขึ้นอยู่กับการใช้งานจริง) สัญญาณกระแสไฟขาออก :4-20mA ความแม่นยำ: 0.05%~0.1%FS |
อินเทอร์เฟซการสื่อสาร | โปรโตคอลการสื่อสาร HART |
กระบวนการเชื่อมต่อ |
G1-1/2 หน้าแปลน DN50, DN80, DN100, DN150 |
ความดันในกระบวนการ | -1 ~ 40bar |
พลัง |
กำลังไฟ: 24VDC (± 10%), แรงดันกระเพื่อม: 1Vpp การใช้พลังงาน: สูงสุด 22.5mA |
สภาวะแวดล้อม | อุณหภูมิ -40 ℃ ~ +80 ℃ |
เกรดป้องกันที่อยู่อาศัย | IP68 |
ระดับการระเบิด | EXiaIICT6 |
แหล่งจ่ายไฟเครื่องมือวัดและการเชื่อมต่อสายสัญญาณออก |
การแชร์สายเคเบิลหุ้มฉนวนสองคอร์ รายการสายเคเบิล: 2 M20 × 1.5 (เส้นผ่านศูนย์กลางของสายเคเบิล 5 - 9 มม.) |
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
