รายละเอียดสินค้า:
|
| แบบอย่าง: | NYRD-PB-B | ส่งความถี่: | 26GHz |
|---|---|---|---|
| การสุ่มตัวอย่างเสียงสะท้อน: | 100 ครั้ง/วินาที | แนว: | 40M |
| ความแม่นยำ: | 0.05%~0.1%FS | สัญญาณเอาท์พุต: | 4...20mA/HART |
| อุณหภูมิกระบวนการ: | -40～+130℃ | ความดันในกระบวนการ: | -0.1 ～ 2.0MPa |
| แสงสูง: | ทรานสมิตเตอร์เรดาร์ระดับเกลียวเกลียว,ทรานสดิวเซอร์ระดับเรดาร์จอแบน,สวิตช์ระดับเรดาร์ไฟเบอร์สี่สาย |
||

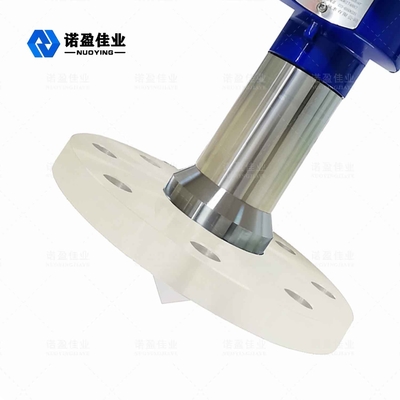

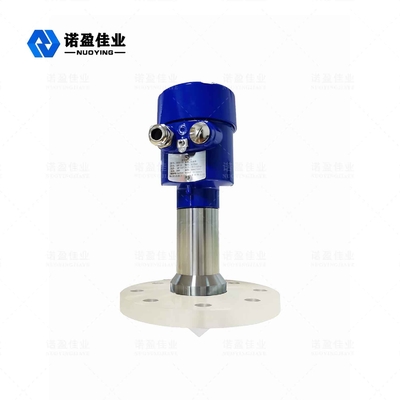

เครื่องส่งสัญญาณระดับเรดาร์แบบแบนสี่สาย PTFE NYRD-PB-B 4Mpa Screw Thread
PTFE NYRD-PB-B เครื่องส่งสัญญาณระดับเรดาร์แบบแบนปฏิบัติการ หลักการ
เสาอากาศระดับเรดาร์จะปล่อยคลื่นไมโครเวฟแบบแคบ ซึ่งจะถูกส่งลงด้านล่างผ่านเสาอากาศไม่ยึดเกาะ - คือแรงตึงผิวขั้นต่ำในวัสดุที่เป็นของแข็งและไม่ยึดติดกับสารใดๆหลังจากที่ชีพจรสัมผัสพื้นผิวของตัวกลางที่วัดได้ มันจะถูกสะท้อนกลับและรับโดยระบบเสาอากาศอีกครั้ง และสัญญาณจะถูกส่งไปยังส่วนวงจรอิเล็กทรอนิกส์และแปลงเป็นสัญญาณระดับโดยอัตโนมัติทนต่อสภาพอากาศ - มีอายุการใช้งานยาวนานที่สุดของพลาสติก
ตามภาพที่แสดง:
ก.การตั้งค่าช่วง, การปรับต่ำ (4mA)บี.การปรับสูง (20mA)ค.ช่วงโซนตาบอด
พื้นผิวอ้างอิงสำหรับการวัด: พื้นผิวด้านล่างของเกลียวหรือพื้นผิวการซีลของหน้าแปลน
PTFE NYRD-PB-B Flat Panel Radar Level Transmitter พารามิเตอร์ทางเทคนิค
| แบบอย่าง | NYRD-PB-B | ||||
| แอปพลิเคชันทั่วไป | ไอน้ำ, หมอก, โฟม, การกัดกร่อนอย่างแรง, การตกผลึก, การควบแน่น, การยึดเกาะ ฯลฯ | ||||
| ส่งความถี่ | 26GHz | ||||
| การสุ่มตัวอย่างเสียงสะท้อน | 100 ครั้ง/วินาที | ||||
| วัสดุเสาอากาศ | ไฟเบอร์+304 | ไฟเบอร์ | |||
| แนว | 40m | ||||
| ความแม่นยำ | 0.05%~0.1%FS | ||||
| แหล่งจ่ายไฟ | 24VDC (สองสาย, สี่สาย), 220V AC | ||||
| พลัง | 3W | ||||
| สัญญาณเอาท์พุต | 4...20mA/HART | ||||
| อุณหภูมิกระบวนการ | -40～+130℃ | ||||
| ความดันในกระบวนการ | -0.1 ～ 2.0MPa | ||||
| กระบวนการเชื่อมต่อ | ตัวยึด หน้าแปลน (อุปกรณ์เสริม) | ||||
| อินเทอร์เฟซไฟฟ้า | ม20×1.5, ½ " NPT | ||||
| ระดับการป้องกัน | IP67 | ||||
| เกรดกันระเบิด | ExiaⅡCT6 Ga, ExdⅡCT6 Gb(ไม่จำเป็น) | ||||
※ บันทึก:สินค้าเป็นไปได้ปรับแต่งตามไปที่ข้อกำหนดเฉพาะของผู้ใช้!
