รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | อนุภาคฝุ่นที่เป็นของแข็ง | รูปแบบเสาอากาศ: | แท่ง หยดน้ำ แบน แตร ผิวขว้าง เลนส์ |
|---|---|---|---|
| พาวเวอร์ซัพพลาย: | 24VDC | สัญญาณเอาท์พุต: | 4...20mA/HART/RS485/Modbus... |
| ความแม่นยำในการวัด: | 0.05% ~ 0.1%FS | ขั้นตอนการเชื่อมโยง: | เกลียวสกรู, วงเล็บ, หน้าแปลน, ที่หนีบ (อุปกรณ์เสริม) |
| อุณหภูมิกระบวนการ: | -40~+130℃,-40~+150℃,-40~+260℃,-40~+1200℃ | กระบวนการเชื่อมต่อ: | เกลียว、หน้าแปลน (อุปกรณ์เสริม) |
| ระดับการป้องกัน: | IP65, IP67, IP68 | ||
| แสงสูง: | เกจวัดระดับเรดาร์อัจฉริยะ,เครื่องวัดระดับเรดาร์ถังแก๊ส,เซนเซอร์ระดับถังเรดาร์ 26 G |
||

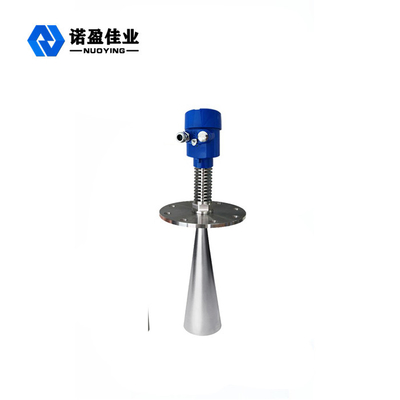

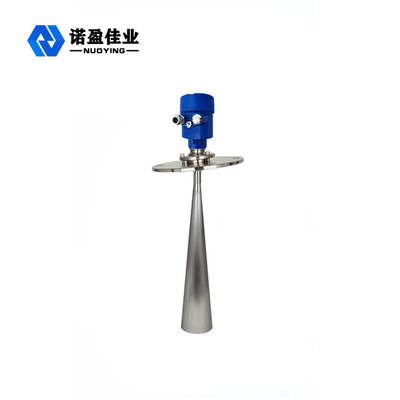

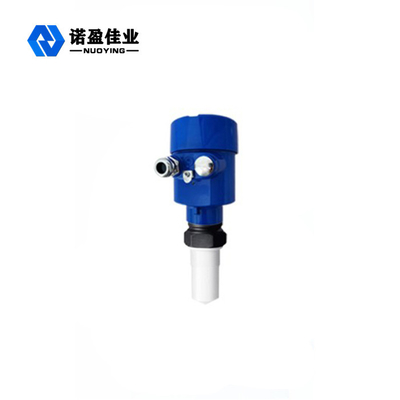

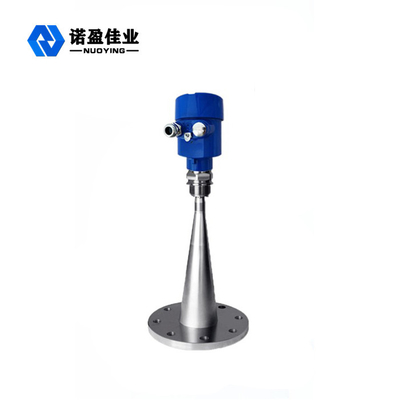

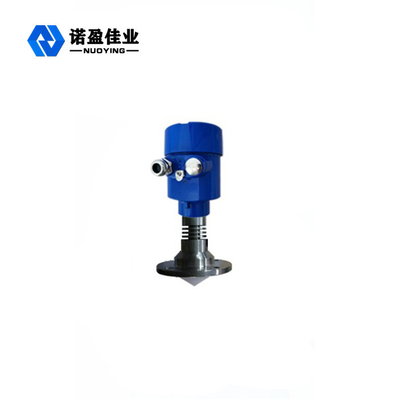

เครื่องวัดระดับเรดาร์อัจฉริยะ 26 G เรดาร์แบบไม่สัมผัสที่ใช้ในการวัดที่ซับซ้อน
หลักการทำงานของเครื่องวัดระดับเรดาร์อัจฉริยะ 26 G
เสาอากาศระดับเรดาร์จะปล่อยคลื่นไมโครเวฟแบบแคบ ซึ่งจะถูกส่งลงด้านล่างผ่านเสาอากาศหลังจากที่คลื่นพัลส์สัมผัสพื้นผิวของตัวกลางที่วัดได้ มันจะสะท้อนกลับและรับโดยระบบเสาอากาศอีกครั้ง และสัญญาณจะถูกส่งไปยังส่วนวงจรอิเล็กทรอนิกส์และแปลงเป็นสัญญาณระดับโดยอัตโนมัติ (เนื่องจากความเร็วในการแพร่กระจายพัลส์นั้นเร็วมาก , คลื่นแม่เหล็กไฟฟ้าไปถึงเป้าหมายและสะท้อนกลับมายังเครื่องรับ, เวลาที่ใช้ในการกลับไปกลับมาแทบจะในทันที)
คุณสมบัติการออกแบบของเครื่องวัดระดับเรดาร์อัจฉริยะ 26 G
◎ขนาดเสาอากาศมีขนาดเล็ก ติดตั้งง่ายเรดาร์แบบไม่สัมผัส ไม่สึก ไม่มีมลพิษ
◎ เกือบจะต้านทานการกัดกร่อนและโฟม;ไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของความหนาแน่น อุณหภูมิ และความดันปานกลาง
◎ สภาพแวดล้อมที่มีฝุ่นรุนแรงมีอิทธิพลเพียงเล็กน้อยต่อการทำงานของเครื่องวัดระดับความถี่สูง
◎ ความยาวคลื่นสั้นลง การสะท้อนที่ดีขึ้นบนพื้นผิวแข็งเอียง
◎ มุมลำแสงมีขนาดเล็ก พลังงานเข้มข้น ซึ่งช่วยเพิ่มความสามารถในการสะท้อนและเอื้อต่อการหลีกเลี่ยงวัตถุรบกวน
◎ การวัดพื้นที่ตาบอดมีขนาดเล็กลง สำหรับการวัดถังขนาดเล็กก็จะได้ผลลัพธ์ที่ดีเช่นกัน
◎ อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูง แม้ในกรณีที่มีความผันผวนก็สามารถให้ประสิทธิภาพที่ดีขึ้นได้เช่นกัน
กรณีของความผันผวนยังสามารถได้รับประสิทธิภาพที่ดีขึ้น
◎ ความถี่สูง เป็นตัวเลือกที่ดีที่สุดสำหรับการวัดค่าคงที่ไดอิเล็กตริกต่ำ ความถี่สูง เป็นตัวเลือกที่ดีที่สุดสำหรับการวัดค่าคงที่ไดอิเล็กตริกที่เป็นของแข็งและต่ำ
พารามิเตอร์ทางเทคนิคของเครื่องวัดระดับเรดาร์อัจฉริยะ 26 G
| แอปพลิเคชันทั่วไป | ของเหลวต่างๆ (การกัดกร่อนที่รุนแรง, ค่าคงที่ไดอิเล็กตริกต่ำ, การผสม, ไอน้ำ, การตกผลึก, การควบแน่น, สารละลาย, อุณหภูมิสูงและความดันสูง ฯลฯ) |
| ฝุ่นต่างๆ (ฝุ่นแรง ฝุ่นลอย ผงซีเมนต์ ผงมะนาว เถ้าลอย ตกผลึก ฯลฯ) | |
| ของแข็งต่างๆ (เมล็ดพืช กรวด แร่เหล็ก ก้อนถ่านหิน ฯลฯ) | |
|
รุ่นสินค้า
|
NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87,NYRD-PB,,NYRD-SD,NYRD-TJ,NYRD-SL | |
|
รูปแบบเสาอากาศ |
แท่ง หยดน้ำ แบน แตร ผิวขว้าง เลนส์ |
| วัสดุเสาอากาศ | PTFE,304,316,PP,PFA |
| ช่วงการวัด | 10ม. 20ม. 30ม. 35ม. 40ม. 80ม |
| ความแม่นยำในการวัด | 0.05%~0.1%FS |
| แรงดันไฟของแหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย) 220VAC |
|
สัญญาณออก |
4...20mA/ฮาร์ต/RS485/Modbus... |
| อุณหภูมิกระบวนการ | -40~+130℃,-40~+150℃,-40~+260℃,-40~+1200℃ |
| ความดันในกระบวนการ |
-0.1~0.3MPa,-0.1~2.0MPa,-0.1~4.0MPa, |
| การเชื่อมโยงขั้นตอน | เกลียว, วงเล็บ, หน้าแปลน, ที่หนีบ (อุปกรณ์เสริม) |
| อินเทอร์เฟซไฟฟ้า | M20*1.5,½″NPT |
| ระดับการป้องกัน | IP65, IP67, IP68 (อุปกรณ์เสริม) |
| การจำแนกประเภทป้องกันการระเบิด | Exia II CT6 Ga,Exd II CT6 Gb (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
