รายละเอียดสินค้า:
|
| วัสดุเสาอากาศ: | PP/PVDF (อุปกรณ์เสริม) | ช่วงการวัด: | 35M |
|---|---|---|---|
| แหล่งจ่ายไฟ: | 24VDC (สองสายสี่สาย) | อุณหภูมิปานกลาง: | -40~+80℃ |
| กระบวนการเชื่อมต่อ: | หน้าแปลน、 วงเล็บ (ไม่จำเป็น) | ความดันในกระบวนการ: | -0.1~0.3MPa |
| สัญญาณเอาท์พุต: | 4...20mA/HART/RS485/Modbus... | แอปพลิเคชันทั่วไป: | การวัดของเหลวที่มีฤทธิ์รุนแรงในภาชนะขนาดเล็กภายใต้สภาวะกระบวนการง่ายๆ |
| แสงสูง: | เครื่องส่งสัญญาณระดับเรดาร์ของเหลวที่มีฤทธิ์กัดกร่อน,เครื่องส่งสัญญาณระดับของเหลวเรดาร์ 26G,เครื่องส่งสัญญาณระดับเรดาร์ IP67 |
||

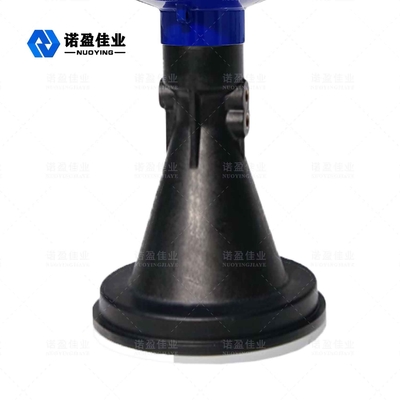

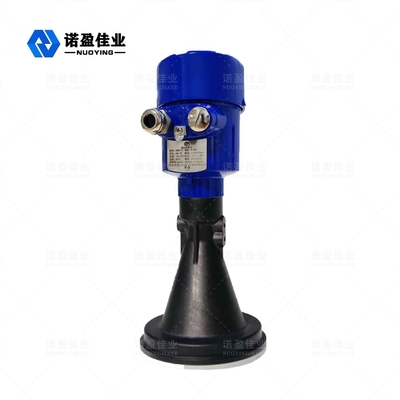

ของเหลวที่กัดกร่อนความถี่สูง 35m IP67 NYRD87 26G เครื่องส่งสัญญาณระดับเรดาร์
หลักการทำงานของเครื่องส่งสัญญาณระดับเรดาร์ NYRD87 26G
เสาอากาศของมาตรวัดระดับเรดาร์ความถี่สูงจะปล่อยคลื่นไมโครเวฟที่แคบมากพัลส์นี้แพร่กระจายในอวกาศด้วยความเร็วแสงและไปบรรจบกับพื้นผิวของตัวกลางที่วัดได้พลังงานส่วนหนึ่งสะท้อนกลับและรับโดยเสาอากาศเดียวกัน
ช่วงเวลาระหว่างพัลส์ที่ส่งและพัลส์ที่ได้รับเป็นสัดส่วนกับระยะห่างจากเสาอากาศถึงพื้นผิวของตัวกลางที่วัดได้เนื่องจากความเร็วการแพร่กระจายที่สูงมากของคลื่นแม่เหล็กไฟฟ้า ช่วงเวลาระหว่างพัลส์ที่ส่งและพัลส์ที่ได้รับจึงมีขนาดเล็กมาก (ลำดับนาโนวินาที) และยากต่อการยืนยันเครื่องวัดระดับเรดาร์ความถี่สูง 26G ใช้เทคโนโลยีการแก้ปัญหาพิเศษที่เกี่ยวข้อง ซึ่งสามารถระบุช่วงเวลาระหว่างพัลส์ที่ส่งและพัลส์ที่ได้รับอย่างแม่นยำ เพื่อคำนวณระยะห่างจากเสาอากาศไปยังพื้นผิวของตัวกลางที่วัดได้อย่างแม่นยำ
คุณสมบัติการออกแบบเครื่องส่งสัญญาณระดับเรดาร์ NYRD87 26G
1. ขนาดเสาอากาศมีขนาดเล็ก ติดตั้งง่าย;เรดาร์แบบไม่สัมผัส ไม่สึก ไม่มีมลพิษ
2. แทบไม่ได้รับผลกระทบจากการกัดกร่อนและโฟมไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของความหนาแน่น อุณหภูมิ และความดันปานกลาง
3. สภาพแวดล้อมที่มีฝุ่นรุนแรงมีผลกระทบต่อการทำงานของเครื่องวัดระดับความถี่สูงเพียงเล็กน้อย
4. ความยาวคลื่นสั้นลง การสะท้อนที่ดีขึ้นสำหรับพื้นผิวแข็งเอียง
5. มุมลำแสงเล็กและพลังงานเข้มข้น
6. พื้นที่ตาบอดของการวัดมีขนาดเล็กลง และผลลัพธ์ที่ดีสามารถทำได้สำหรับการวัดถังขนาดเล็ก
7. อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูงเพื่อประสิทธิภาพที่ดีขึ้นแม้ในสภาวะที่ผันผวน
NYRD87 26G พารามิเตอร์ทางเทคนิคเครื่องส่งสัญญาณระดับเรดาร์
| แอปพลิเคชันทั่วไป | การวัดของเหลวที่มีฤทธิ์รุนแรงในภาชนะขนาดเล็กภายใต้สภาวะกระบวนการง่ายๆ |
| วัสดุเสาอากาศ | PP/PVDF (อุปกรณ์เสริม) |
| ช่วงการวัด | 35m |
| ความแม่นยำในการวัด | 0.05%-0.1%FS |
| แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย) |
| อุณหภูมิปานกลาง | -40~+80℃ |

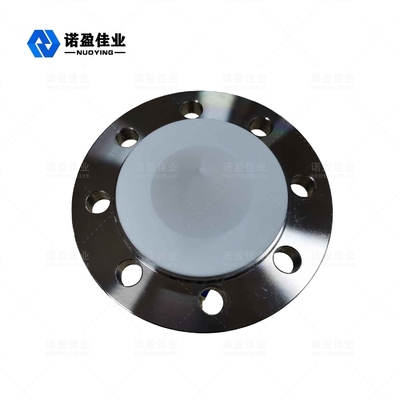

| กระบวนการเชื่อมต่อ | หน้าแปลน, วงเล็บ (อุปกรณ์เสริม) |
| ความดันในกระบวนการ | -0.1~0.3MPa |
| ระดับการป้องกัน | IP67 |
| เกรดกันระเบิด | Exia II CT6 (อุปกรณ์เสริม) |
| สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485/Modbus... |
หมายเหตุ: ตามความต้องการเฉพาะของผู้ใช้สามารถปรับแต่งผลิตภัณฑ์ออกแบบได้
