รายละเอียดสินค้า:
|
| วัสดุเสาอากาศ: | เสาอากาศเลนส์ 316L+PTFE (อุปกรณ์เสริม) | ช่วงการวัด: | 40M |
|---|---|---|---|
| ความแม่นยำในการวัด: | 0.05%-0.1% F.S | อุณหภูมิปานกลาง: | -40~+120℃、-40~+260℃ |
| กระบวนการเชื่อมต่อ: | หน้าแปลน、 วงเล็บ (ไม่จำเป็น) | ความดันในกระบวนการ: | -0.1~2.0MPa |
| สัญญาณเอาท์พุต: | 4...20mA/HART/RS485/Modbus... | แอปพลิเคชันทั่วไป: | ตกผลึกง่าย หยดน้ำค้าง เป็นพิษ กัดกร่อนรุนแรง ฝุ่นละออง เกรดสุขาภิบาล ฯลฯ |
| แสงสูง: | เครื่องส่งสัญญาณระดับเรดาร์ มุมลำแสงขนาดเล็ก,เครื่องส่งสัญญาณระดับเรดาร์แบบไม่สัมผัส 40 เมตร,สวิตช์ระดับเรดาร์ IP67 |
||

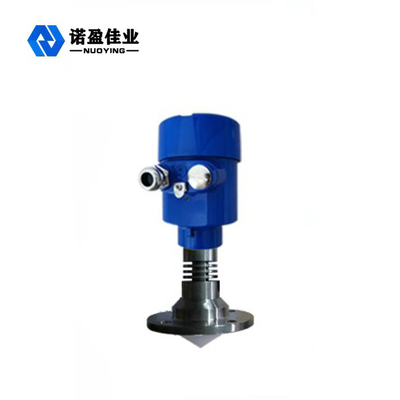

มุมลำแสงขนาดเล็ก 40 ม. IP67 NYRD-TJ 26G เครื่องส่งสัญญาณระดับเรดาร์
หลักการทำงานของเครื่องส่งสัญญาณระดับเรดาร์ NYRD-TJ 26G
เสาอากาศของเครื่องวัดระดับเรดาร์ความถี่สูงจะปล่อยคลื่นไมโครเวฟที่แคบมากชีพจรเคลื่อนที่ผ่านอวกาศด้วยความเร็วแสงและไปบรรจบกับพื้นผิวของตัวกลางที่กำลังวัดพลังงานส่วนหนึ่งสะท้อนกลับและรับโดยเสาอากาศเดียวกัน
ช่วงเวลาระหว่างพัลส์ที่ปล่อยออกมาและรับเป็นสัดส่วนกับระยะห่างจากเสาอากาศไปยังพื้นผิวของตัวกลางที่วัดได้เนื่องจากความเร็วการแพร่กระจายที่สูงมากของคลื่นแม่เหล็กไฟฟ้า ช่วงเวลาระหว่างพัลส์ที่ส่งและรับมีขนาดเล็กมาก (ระดับนาโนวินาที) และยากต่อการกำหนดเครื่องวัดระดับเรดาร์ 26G HF ใช้เทคโนโลยีการแก้ปัญหาสหสัมพันธ์พิเศษเพื่อระบุช่วงเวลาระหว่างพัลส์ที่ส่งและรับได้อย่างแม่นยำ ซึ่งจะคำนวณระยะห่างจากเสาอากาศไปยังพื้นผิวของสื่อที่วัดได้เพิ่มเติม
พารามิเตอร์ทางเทคนิคของเครื่องส่งสัญญาณระดับเรดาร์ NYRD-TJ 26G
| แอปพลิเคชันทั่วไป | ตกผลึกง่าย หยดน้ำค้าง เป็นพิษ กัดกร่อนรุนแรง ฝุ่นละออง เกรดสุขาภิบาล ฯลฯ |
| วัสดุเสาอากาศ | เสาอากาศเลนส์ 316L+PTFE (อุปกรณ์เสริม) |
| ช่วงการวัด | 40m |
| ความแม่นยำในการวัด | 0.05%-0.1%FS |
| แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย) |
| อุณหภูมิปานกลาง | -40~+120℃,-40~+260℃ |
| กระบวนการเชื่อมต่อ | หน้าแปลน, วงเล็บ (อุปกรณ์เสริม) |
| ความดันในกระบวนการ | -0.1~2.0MPa |
| ระดับการป้องกัน | IP67 |
| เกรดกันระเบิด | Exia II CT6 (อุปกรณ์เสริม) |
| สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485/Modbus... |
หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งได้ตามความต้องการเฉพาะของผู้ใช้
คุณสมบัติการออกแบบเครื่องส่งสัญญาณระดับเรดาร์ NYRD-TJ 26G
1. ผลิตด้วยวัสดุที่มีความเสถียรสูง
2. ใช้การวัดแบบไม่สัมผัสขั้นสูง
3. วัดระดับของเหลวและของแข็ง
4. สามารถวัดสื่อทั้งหมดที่มีค่าคงที่ไดอิเล็กตริก> 1.8
5. ช่วงการวัด 0...20m (ขยายได้ถึง 35 เมตร)
6. การนำระบบสองสายและเทคโนโลยีการจ่ายไฟแบบวนรอบมาใช้ แรงดันไฟของแหล่งจ่ายไฟและสัญญาณเอาท์พุตจะถูกส่งผ่านสายเคเบิลสองคอร์
7. ไม่ได้รับผลกระทบจากเสียง ไอน้ำ ฝุ่น สุญญากาศ และสภาพการทำงานอื่น ๆ
8. ไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของความหนาแน่น ความหนืด และอุณหภูมิปานกลาง
