รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | ของเหลว แก๊ส ไอน้ำ | รุ่นสินค้า: | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III |
---|---|---|---|
วัสดุไดอะแฟรม: | 316 ลิตร ไม่จำเป็น | พาวเวอร์ซัพพลาย: | 24 VDC |
สัญญาณเอาท์พุต: | 4... 20 mA /HART / RS485 / Modbus... | อนุญาตให้โอเวอร์โหลด: | <2 เท่าของช่วงพิกัด |
เกรดป้องกัน: | IP67 | เกรดป้องกันการระเบิด: | ExiaIICT6Ga, ExdIICT6Gb |
แสงสูง: | เครื่องส่งสัญญาณแรงดันถังอัจฉริยะ,เครื่องส่งสัญญาณแรงดันถัง 93420,เครื่องส่งสัญญาณเซ็นเซอร์ความดันถัง |

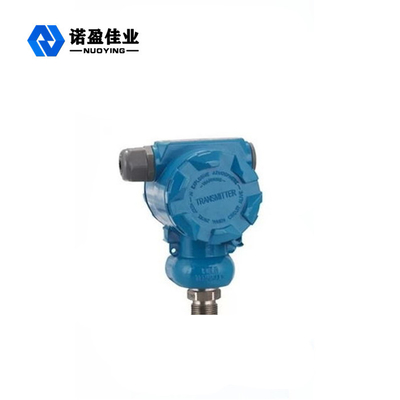

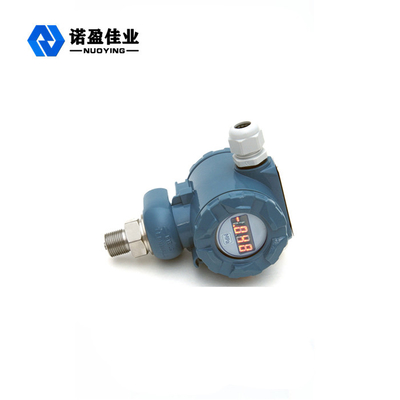

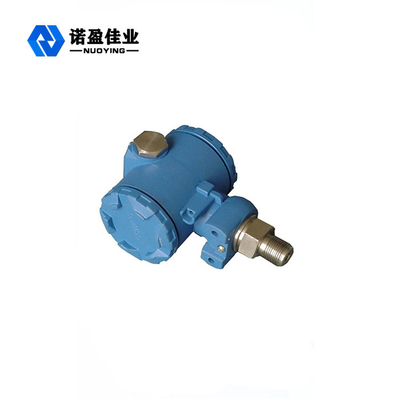

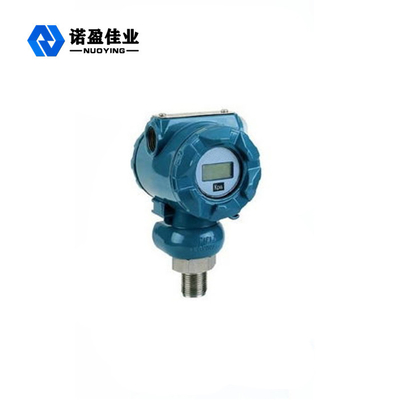

เอาต์พุตที่เสถียรและเครื่องส่งสัญญาณความดันความไวสูง NP93420
หลักการทำงานของเครื่องส่งสัญญาณความดัน
เครื่องส่งสัญญาณความดันซิลิกอนแบบกระจายรุ่น NP93420 ทั้งหมดใช้ชิปนำเข้า เซ็นเซอร์ความดันรุ่นใหม่ที่ผลิตขึ้นหลังจากการออกแบบโครงสร้างอย่างระมัดระวัง การประมวลผลสัญญาณและการประกอบ และการทดสอบตามมาตรฐานแห่งชาติอย่างเข้มงวดชุดผลิตภัณฑ์นี้มีเอาต์พุตที่เสถียร ความไวและความแม่นยำสูง และยังมีลักษณะอุณหภูมิที่ดีและความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง
ซีรีส์ NP93420 ทำจากเอฟเฟกต์การต้านทานแรงดันของเซมิคอนดักเตอร์และเทคโนโลยีไมโครแมชชีน ในทิศทางของผลึกเฉพาะของเวเฟอร์ซิลิคอนผลึกเดี่ยว โดยใช้เทคโนโลยีโฟโตอิทติ้ง การแพร่กระจาย และกระบวนการเซมิคอนดักเตอร์อื่นๆ เพื่อสร้างสะพานวีทสโตนเพื่อสร้างไดอะแฟรมที่มีความละเอียดอ่อน เมื่ออยู่ภายใต้แรงภายนอก จะเกิดการเปลี่ยนแปลงเล็กน้อย ความต้านทานเปลี่ยนแปลง และความต้านทานของแขนสะพานเปลี่ยนแปลง (คู่หนึ่งมีขนาดใหญ่ขึ้นและอีกคู่หนึ่งมีขนาดเล็กลง) ในเอาต์พุตสัญญาณแรงดันไฟฟ้ากระตุ้น ผ่านการชดเชยอุณหภูมิของคอมพิวเตอร์ การปรับความต้านทานด้วยเลเซอร์ การขยายสัญญาณ และวิธีการประมวลผลอื่น ๆ และการทดสอบการประกอบที่เข้มงวด การสอบเทียบ และกระบวนการอื่น ๆ เพื่อผลิตเครื่องส่งสัญญาณความดันด้วยสัญญาณเอาต์พุตมาตรฐาน
คุณสมบัติการออกแบบของเครื่องส่งสัญญาณความดัน
◎เอาต์พุตมีเสถียรภาพ ความไวสูง อิทธิพลของการรบกวนและสัญญาณรบกวน และปัจจัยอื่น ๆ ค่อนข้างเล็ก ต้นทุนที่สอดคล้องกันของวงจรเครื่องขยายเสียงลดลง และความละเอียดดีขึ้นมาก
◎วงจรรวม V/I โดยเฉพาะมีอุปกรณ์ต่อพ่วงไม่กี่ตัว ความน่าเชื่อถือสูง การบำรุงรักษาที่ง่ายและสะดวก ขนาดเล็ก น้ำหนักเบา และการติดตั้งและการแก้จุดบกพร่องที่สะดวกอย่างยิ่ง
◎เปลือกหล่อโลหะผสมอลูมิเนียม แยกสามขั้ว ชั้นป้องกันสเปรย์ไฟฟ้าสถิต แข็งแรง และทนทาน
◎4-20mA DC ส่งสัญญาณสองสาย ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง และระยะการส่งข้อมูลที่ยาวนาน
◎LED, LCD, ตัวชี้, หัวแสดงสามชนิด, การอ่านในสถานที่สะดวกมากสามารถใช้วัดตัวกลางหนืด ผลึก และกัดกร่อนได้
◎เครื่องส่งสัญญาณแรงดันซิลิกอนแบบกระจายใช้ในพื้นที่อันตรายและระเบิดผลิตภัณฑ์มีลักษณะของกระแสไฟต่ำ แรงดันต่ำ และใช้พลังงานต่ำเป็นผลิตภัณฑ์ป้องกันการระเบิดที่มีความปลอดภัยภายในและมีใบรับรองการป้องกันการระเบิด
◎การใช้วัสดุสแตนเลสและโครงสร้างป้องกันพิเศษ และชุดของมาตรการป้องกัน เช่น ป้องกันฟ้าผ่า ป้องกันการรบกวน ป้องกันแรงดันไฟเกิน และกระแสเกินของวงจรแอมพลิฟายเออร์ ช่วยเพิ่มความสามารถในการปิดผนึกที่เชื่อถือได้ ป้องกันการกัดกร่อน และป้องกัน - สภาพแวดล้อมการทำงานที่รุนแรง และเหมาะอย่างยิ่งสำหรับความต้องการในการวัดและควบคุมไซต์อุตสาหกรรมทั่วไป
พารามิเตอร์ทางเทคนิคของเครื่องส่งสัญญาณความดัน
แอปพลิเคชันทั่วไป | ของเหลว แก๊ส ไอน้ำ | |||
รุ่นสินค้า | NP-93420-IB/-IF/-IX/-IC/-IT/-IQ/-II/-III | |||
ช่วงการวัด | ขีดจำกัดบนURL | |||
เกจวัดความดัน | แรงดันเกจซีล | ความดันสัมบูรณ์ | เกจวัดความดัน | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
วัสดุไดอะแฟรม | 316 ลิตร (อุปกรณ์เสริม) | |||
ระดับความแม่นยำ | คลาส 0.1, คลาส0.2 | |||
แหล่งจ่ายไฟ | 24VDC | |||
สัญญาณเอาท์พุต |
สัญญาณเอาท์พุต 4... 20mA/ฮาร์ต/RS485/Modbus... |
|||
อุณหภูมิโดยรอบ | -40~+85℃ | |||
อุณหภูมิกระบวนการ | -25 ~ + 125 ℃ (> + 125 ℃สามารถกำหนดเองได้) | |||
กระบวนการเชื่อมต่อ | เกลียว หน้าแปลน (อุปกรณ์เสริม) | |||
เวลาหน่วง | ปรับได้ 0.1 ~ 16 วินาที | |||
อนุญาตให้โอเวอร์โหลด | <2 เท่าของช่วงพิกัด | |||
การแสดงสด | จอแอลซีดี (อุปกรณ์เสริม) | |||
เกรดป้องกัน | IP67 | |||
เกรดกันระเบิด | ExiaIICT6Ga, ExdIICT6Gb (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
