รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | โอกาสต่างๆ กับวัสดุแข็ง ฝุ่นแรง การตกผลึกและการควบแน่นง่าย | รุ่นสินค้า: | NYRD808 |
---|---|---|---|
รูปแบบเสาอากาศ: | แบบแท่ง, แบบหยดน้ำ, แบบเพลท, แบบฮอร์น, แบบพื้นผิว, แบบเลนส์ | ช่วงการเพาะเลี้ยง: | 70m |
วัสดุเสาอากาศ: | ไฟเบอร์、304、316、PP、PFA | ความแม่นยำในการวัด: | 0.05%~0. 1% F.S |
แหล่งจ่ายไฟ: | 24VDC (สองสายสี่สาย), 220VAC | เกรดป้องกัน / เกรด IP: | IP67 (อุปกรณ์เสริม) |
แสงสูง: | เครื่องมือวัดระดับเรดาร์แบบแท่งไฟเบอร์,เครื่องส่งสัญญาณระดับเรดาร์ทดสอบความสมดุลของลูกสูบ,เซ็นเซอร์ระดับเรดาร์แนะนำ 26G |

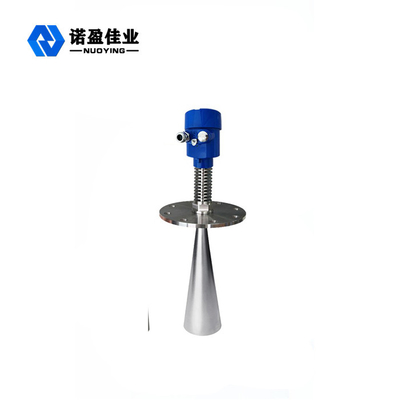

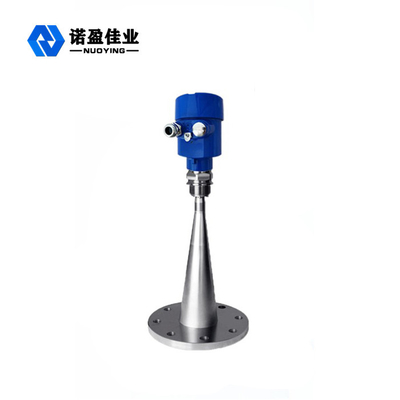

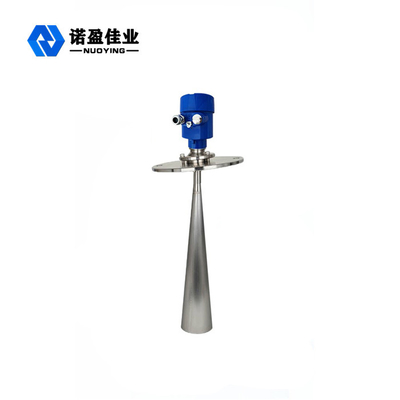

เครื่องส่งสัญญาณระดับเรดาร์ 26G สำหรับพื้นที่ตาบอดขนาดเล็กสำหรับสภาพแวดล้อมที่มีฝุ่นละอองสูง
โพรไฟล์ของเครื่องส่งสัญญาณระดับเรดาร์ 26G พื้นที่ตาบอดขนาดเล็กสำหรับสภาพแวดล้อมที่มีฝุ่นมาก
เซ็นเซอร์ระดับเรดาร์ (NYRD808) ซีรีส์เป็นเครื่องมือวัดระดับเรดาร์ความถี่สูง 26GHz ซึ่งวัดระยะทางสูงสุดถึง 80 เมตรเสาอากาศได้รับการปรับให้เหมาะสมยิ่งขึ้น และไมโครโปรเซสเซอร์ที่รวดเร็วรุ่นใหม่สามารถวิเคราะห์และประมวลผลสัญญาณในอัตราที่สูงขึ้น ทำให้สามารถใช้มิเตอร์ในสภาวะการวัดที่ซับซ้อน เช่น ถังปฏิกิริยาและถังแข็ง
หลักการทำงานของเครื่องส่งสัญญาณระดับเรดาร์ 26G สำหรับพื้นที่ตาบอดขนาดเล็กสำหรับสภาพแวดล้อมที่มีฝุ่นละอองสูง
Datum ของการวัด: พื้นผิวการซีลของก้นเกลียวหรือหน้าแปลน
หมายเหตุ: เมื่อใช้การจับเวลาระดับเรดาร์ ตรวจสอบให้แน่ใจว่าระดับวัสดุสูงสุดไม่สามารถเข้าสู่พื้นที่ตาบอดการวัดได้ (พื้นที่ที่แสดงใน D ในรูป)
คุณสมบัติการออกแบบของเครื่องส่งสัญญาณระดับเรดาร์ 26G สำหรับพื้นที่ตาบอดขนาดเล็กสำหรับสภาพแวดล้อมที่มีฝุ่นละอองสูง
◎ขนาดเสาอากาศมีขนาดเล็ก ติดตั้งง่าย;เรดาร์แบบไม่สัมผัส ไม่สึก ไม่มีมลพิษ
◎ เกือบจะต้านทานการกัดกร่อนและโฟม;ไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของความหนาแน่น อุณหภูมิ และความดันปานกลาง
◎ สภาพแวดล้อมที่มีฝุ่นรุนแรงมีอิทธิพลเพียงเล็กน้อยต่อการทำงานของเครื่องวัดระดับความถี่สูง
◎ ความยาวคลื่นสั้นลง การสะท้อนที่ดีขึ้นบนพื้นผิวแข็งเอียง
◎ มุมลำแสงมีขนาดเล็ก พลังงานเข้มข้น ซึ่งช่วยเพิ่มความสามารถในการสะท้อนและเอื้อต่อการหลีกเลี่ยงวัตถุรบกวน
◎ การวัดพื้นที่ตาบอดมีขนาดเล็กลง สำหรับการวัดถังขนาดเล็กก็จะได้ผลลัพธ์ที่ดีเช่นกัน
◎ อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูง แม้ในกรณีที่มีความผันผวนก็สามารถให้ประสิทธิภาพที่ดีขึ้นได้เช่นกัน
กรณีของความผันผวนยังสามารถได้รับประสิทธิภาพที่ดีขึ้น
◎ ความถี่สูง เป็นตัวเลือกที่ดีที่สุดสำหรับการวัดค่าคงที่ไดอิเล็กตริกต่ำ ความถี่สูง เป็นตัวเลือกที่ดีที่สุดสำหรับการวัดค่าคงที่ไดอิเล็กตริกที่เป็นของแข็งและต่ำ
พารามิเตอร์ทางเทคนิคของเครื่องส่งสัญญาณระดับเรดาร์ 26G สำหรับพื้นที่ตาบอดขนาดเล็กสำหรับสภาพแวดล้อมที่มีฝุ่นละอองสูง
แอปพลิเคชันทั่วไป | โอกาสต่างๆ กับวัสดุแข็ง ฝุ่นแรง การตกผลึกและการควบแน่นง่าย |
รุ่นสินค้า |
NYRD808 |
แบบฟอร์มเสาอากาศ
|
แท่ง หยดน้ำ แบน แตร ผิวขว้าง เลนส์
|
วัสดุเสาอากาศ | PTFE,304,316,PP,PFA |
ช่วงการวัด | 70m |
ความแม่นยำในการวัด | 0.05%~0.1%FS |
แรงดันไฟของแหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย) 220VAC |
สัญญาณออก |
4...20mA/ฮาร์ต/RS485/Modbus... |
อุณหภูมิกระบวนการ | -40~+250℃ |
แรงดันในกระบวนการ |
-0.1~4.0MPa, |
ขั้นตอนการเชื่อมโยง | หน้าแปลน (ไม่จำเป็น) |
อินเทอร์เฟซไฟฟ้า | M20*1.5,½″NPT |
ระดับการป้องกัน | IP67 (อุปกรณ์เสริม) |
การจำแนกประเภทป้องกันการระเบิด | Exia II CT6 Ga,Exd II CT6 Gb (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
