รายละเอียดสินค้า:
|
แหล่งจ่ายไฟ: | 6-24VDC (สี่สาย) | ความแม่นยำในการวัด: | 0.05%~0. 1% F.S |
---|---|---|---|
อินเทอร์เฟซไฟฟ้า: | M20X1.5, % ~NPT | การเชื่อมต่อกระบวนการ: | เกลียว ตัวยึด หน้าแปลน (อุปกรณ์เสริม) |
ความดันในกระบวนการ: | ความดันห้อง | อุณหภูมิกระบวนการ: | -40~+100"C |
สัญญาณเอาท์พุต: | ...20mA/HART/RS485/Modbus. | วัสดุเปลือก: | อลูมิเนียม、พลาสติก |
แสงสูง: | เครื่องวัดระดับเรดาร์อัจฉริยะ 24VDC,เครื่องส่งสัญญาณระดับถังแก๊สเรดาร์,เครื่องส่งสัญญาณระดับเรดาร์แบบคลื่นอัจฉริยะ |

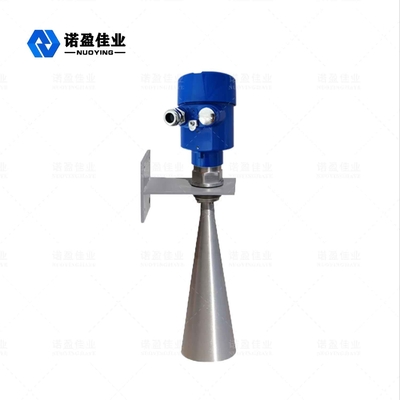

6-24VDC NYRD804 เครื่องวัดระดับเรดาร์อัจฉริยะสำหรับแม่น้ำ ทะเลสาบ และชายฝั่ง
หลักการทำงานของ 6-24VDC NYRD804 เครื่องวัดระดับเรดาร์อัจฉริยะสำหรับแม่น้ำ ทะเลสาบ และ Shoal
เสาอากาศระดับเรดาร์จะปล่อยคลื่นไมโครเวฟแบบแคบ ซึ่งจะถูกส่งลงด้านล่างผ่านเสาอากาศหลังจากที่คลื่นพัลส์สัมผัสพื้นผิวของตัวกลางที่วัดได้ มันจะสะท้อนกลับและรับโดยระบบเสาอากาศอีกครั้ง และสัญญาณจะถูกส่งไปยังส่วนวงจรอิเล็กทรอนิกส์และแปลงเป็นสัญญาณระดับโดยอัตโนมัติ (เนื่องจากความเร็วในการแพร่กระจายพัลส์นั้นเร็วมาก , คลื่นแม่เหล็กไฟฟ้าไปถึงเป้าหมายและสะท้อนกลับมายังเครื่องรับ, เวลาที่ใช้ในการกลับไปกลับมาแทบจะในทันที)
คุณสมบัติการออกแบบ6-24VDC NYRD804 เครื่องวัดระดับเรดาร์อัจฉริยะสำหรับแม่น้ำ ทะเลสาบ และชายฝั่ง
◎ขนาดเสาอากาศมีขนาดเล็ก ติดตั้งง่าย;เรดาร์แบบไม่สัมผัส ไม่สึก ไม่มีมลพิษ
◎ เกือบจะต้านทานการกัดกร่อนและโฟม;ไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของความหนาแน่น อุณหภูมิ และความดันปานกลาง
◎ สภาพแวดล้อมที่มีฝุ่นรุนแรงมีอิทธิพลเพียงเล็กน้อยต่อการทำงานของเครื่องวัดระดับความถี่สูง
◎ ความยาวคลื่นสั้นลง การสะท้อนที่ดีขึ้นบนพื้นผิวแข็งเอียง
◎ มุมลำแสงมีขนาดเล็ก พลังงานเข้มข้น ซึ่งช่วยเพิ่มความสามารถในการสะท้อนและเอื้อต่อการหลีกเลี่ยงวัตถุรบกวน
◎ การวัดพื้นที่ตาบอดมีขนาดเล็กลง สำหรับการวัดถังขนาดเล็กก็จะได้ผลลัพธ์ที่ดีเช่นกัน
◎ อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูง แม้ในกรณีที่มีความผันผวนก็สามารถให้ประสิทธิภาพที่ดีขึ้นได้เช่นกัน
กรณีของความผันผวนยังสามารถได้รับประสิทธิภาพที่ดีขึ้น
◎ ความถี่สูง เป็นตัวเลือกที่ดีที่สุดสำหรับการวัดค่าคงที่ไดอิเล็กตริกต่ำ ความถี่สูง เป็นตัวเลือกที่ดีที่สุดสำหรับการวัดค่าคงที่ไดอิเล็กตริกที่เป็นของแข็งและต่ำ
พารามิเตอร์ทางเทคนิคของ6-24VDC NYRD804 เครื่องวัดระดับเรดาร์อัจฉริยะสำหรับแม่น้ำ ทะเลสาบ และชายฝั่ง
แอปพลิเคชันทั่วไป | แม่น้ำ ทะเลสาบ และสันดอน |
รุ่นสินค้า
|
NYRD804 |
แบบฟอร์มเสาอากาศ |
แท่ง หยดน้ำ แบน แตร ผิวขว้าง เลนส์ |
วัสดุเสาอากาศ | PTFE,304,316,PP,PFA |
ช่วงการวัด | 70m |
ความแม่นยำในการวัด | 0.05%~0.1%FS |
แรงดันไฟของแหล่งจ่ายไฟ | 6-24VDC (สี่สาย) |
สัญญาณออก |
4...20mA/ฮาร์ต/RS485/Modbus... |
อุณหภูมิกระบวนการ | -40~+130℃ |
แรงดันในกระบวนการ |
-0.1~0.3MPa,-0.1~2.0MPa,-0.1~4.0MPa, |
การเชื่อมโยงขั้นตอน | เกลียว, วงเล็บ, หน้าแปลน (อุปกรณ์เสริม) |
อินเทอร์เฟซไฟฟ้า | M20*1.5,½″NPT |
ระดับการป้องกัน | IP65, IP67 (อุปกรณ์เสริม) |
การจำแนกประเภทป้องกันการระเบิด | Exia II CT6 Ga,Exd II CT6 Gb (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
