รายละเอียดสินค้า:
|
อุณหภูมิกระบวนการ: | -40~+130"C | ความดันในกระบวนการ: | -0. -0. 1~0. 1~0. 3MPa 3MPa |
---|---|---|---|
การเชื่อมต่อกระบวนการ: | เกลียว, ตัวยึด, หน้าแปลน, แคลมป์อนามัย (อุปกรณ์เสริม) | เกรดป้องกัน / เกรด IP: | M20X1.5, % ~NPT |
เกรดป้องกันการระเบิดอันตราย: | ExialICT6 Ga, Exd IICT6 Gb (ดูรายละเอียดใบรับรอง) | วัสดุเสาอากาศ: | ไฟเบอร์、304、316、PP、PFA |
ความแม่นยำในการวัด: | 10m | แอปพลิเคชันทั่วไป: | ของเหลวกัดกร่อนทุกชนิด |
แสงสูง: | สวิตช์ระดับเรดาร์แก๊ส 26G,เครื่องมือวัดระดับเรดาร์ของเธรดแบบไม่สัมผัส,เครื่องส่งสัญญาณเรดาร์ด้วยคลื่นนำทางด้วยแก๊ส |

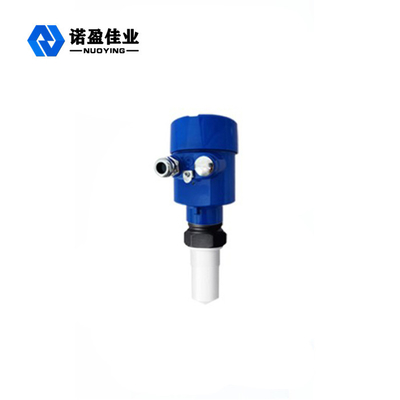

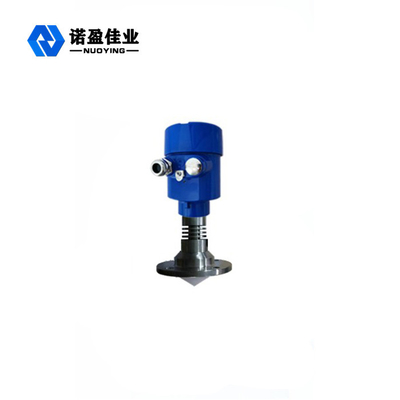

Small Beam Angel 26 G เครื่องส่งสัญญาณระดับเรดาร์อัจฉริยะ NYRD805 Non Contact
หลักการทำงานของ Small Beam Angel 26 G Intelligent Radar Level Transmitter NYRD805 Non Contact
เสาอากาศระดับเรดาร์จะปล่อยคลื่นไมโครเวฟแบบแคบ ซึ่งจะถูกส่งลงด้านล่างผ่านเสาอากาศหลังจากที่คลื่นพัลส์สัมผัสพื้นผิวของตัวกลางที่วัดได้ มันจะสะท้อนกลับและรับโดยระบบเสาอากาศอีกครั้ง และสัญญาณจะถูกส่งไปยังส่วนวงจรอิเล็กทรอนิกส์และแปลงเป็นสัญญาณระดับโดยอัตโนมัติ (เนื่องจากความเร็วในการแพร่กระจายพัลส์นั้นเร็วมาก , คลื่นแม่เหล็กไฟฟ้าไปถึงเป้าหมายและสะท้อนกลับมายังเครื่องรับ, เวลาที่ใช้ในการกลับไปกลับมาแทบจะในทันที)
Datum ของการวัด: พื้นผิวการซีลของก้นเกลียวหรือหน้าแปลน
หมายเหตุ: เมื่อใช้การจับเวลาระดับเรดาร์ ตรวจสอบให้แน่ใจว่าระดับวัสดุสูงสุดไม่สามารถเข้าสู่พื้นที่ตาบอดการวัดได้ (พื้นที่ที่แสดงใน D ในรูป)
การออกแบบคุณสมบัติของSmall Beam Angel 26 G เครื่องส่งสัญญาณระดับเรดาร์อัจฉริยะ NYRD805 Non Contact
◎ขนาดเสาอากาศมีขนาดเล็ก ติดตั้งง่าย;เรดาร์แบบไม่สัมผัส ไม่สึก ไม่มีมลพิษ
◎ เกือบจะต้านทานการกัดกร่อนและโฟม;ไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของความหนาแน่น อุณหภูมิ และความดันปานกลาง
◎ สภาพแวดล้อมที่มีฝุ่นรุนแรงมีอิทธิพลเพียงเล็กน้อยต่อการทำงานของเครื่องวัดระดับความถี่สูง
◎ ความยาวคลื่นสั้นลง การสะท้อนที่ดีขึ้นบนพื้นผิวแข็งเอียง
◎ มุมลำแสงมีขนาดเล็ก พลังงานเข้มข้น ซึ่งช่วยเพิ่มความสามารถในการสะท้อนและเอื้อต่อการหลีกเลี่ยงวัตถุรบกวน
◎ การวัดพื้นที่ตาบอดมีขนาดเล็กลง สำหรับการวัดถังขนาดเล็กก็จะได้ผลลัพธ์ที่ดีเช่นกัน
◎ อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูง แม้ในกรณีที่มีความผันผวนก็สามารถให้ประสิทธิภาพที่ดีขึ้นได้เช่นกัน
กรณีของความผันผวนยังสามารถได้รับประสิทธิภาพที่ดีขึ้น
◎ ความถี่สูง เป็นตัวเลือกที่ดีที่สุดสำหรับการวัดค่าคงที่ไดอิเล็กตริกต่ำ ความถี่สูง เป็นตัวเลือกที่ดีที่สุดสำหรับการวัดค่าคงที่ไดอิเล็กตริกที่เป็นของแข็งและต่ำ
พารามิเตอร์ทางเทคนิคของSmall Beam Angel 26 G เครื่องส่งสัญญาณระดับเรดาร์อัจฉริยะ NYRD805 Non Contact
แอปพลิเคชันทั่วไป | ของเหลวต่างๆ (การกัดกร่อนอย่างแรง) |
รุ่นสินค้า
|
NYRD805 |
แบบฟอร์มเสาอากาศ |
แท่ง หยดน้ำ แบน แตร ผิวขว้าง เลนส์ |
วัสดุเสาอากาศ | ไฟเบอร์ |
ช่วงการวัด | 10m |
ความแม่นยำในการวัด | 0.05%~0.1%FS |
แรงดันไฟของแหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย) 220VAC |
สัญญาณออก |
4...20mA/ฮาร์ต/RS485/Modbus... |
อุณหภูมิกระบวนการ | -40~+130℃ |
แรงดันในกระบวนการ |
-0.1~0.3MPa |
ขั้นตอนการเชื่อมโยง | เกลียว, หน้าแปลน (อุปกรณ์เสริม) |
อินเทอร์เฟซไฟฟ้า | M20*1.5,½″NPT |
ระดับการป้องกัน | IP67 (อุปกรณ์เสริม) |
การจำแนกประเภทป้องกันการระเบิด | Exia II CT6 Ga,Exd II CT6 Gb (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
