รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | อนุภาคฝุ่นที่เป็นของแข็ง | รูปแบบเสาอากาศ: | แบบแท่ง, แบบหยดน้ำ, แบบเพลท, แบบฮอร์น, แบบพื้นผิว, แบบเลนส์ |
---|---|---|---|
ช่วงการเพาะเลี้ยง: | 80M | ความแม่นยำในการวัด: | 0.05%~0. 1% F.S |
แหล่งจ่ายไฟ: | 24VDC (สองสายสี่สาย) | การเชื่อมต่อกระบวนการ: | หน้าแปลน, แคลมป์ (ไม่จำเป็น) |
เกรดป้องกัน / เกรด IP: | IP67 (อุปกรณ์เสริม) | เกรดป้องกันการระเบิดอันตราย: | ExialICT6 Ga (ตัวเลือก) |
แสงสูง: | เครื่องวัดระดับเรดาร์อัจฉริยะ 26G,เครื่องวัดระดับเรดาร์คริสตัลไลน์ไอน้ำ,เครื่องมือวัดระดับเรดาร์คริสตัลไลน์ |

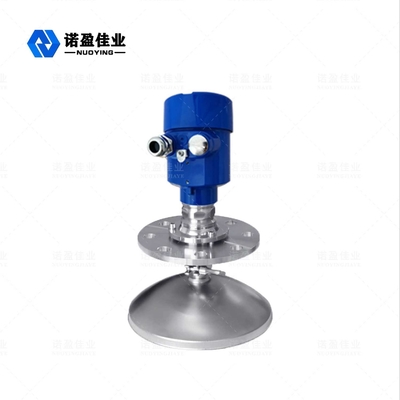

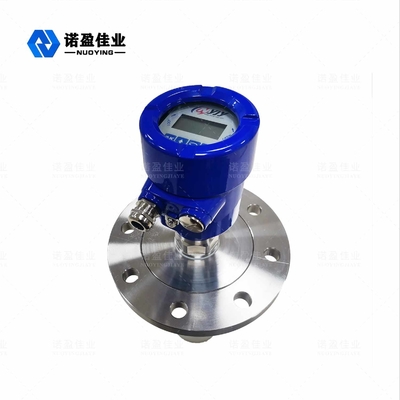

เครื่องวัดระดับเรดาร์ความถี่สูงอัจฉริยะ 26G สำหรับอนุภาคฝุ่นที่เป็นของแข็ง NYRD 810
หลักการทำงานของเครื่องวัดระดับเรดาร์ความถี่สูงอัจฉริยะ 26G สำหรับอนุภาคฝุ่นที่เป็นของแข็ง NYRD 810
เซ็นเซอร์ซีรีส์ Radar Level Meter (NYRD80X) คือ 26GHzผงซีเมนต์และฝุ่นลอยน้ำเครื่องมือวัดระดับเรดาร์ วัดระยะทางสูงสุด 80 เมตรเสาอากาศได้รับการปรับให้เหมาะสมยิ่งขึ้น และไมโครโปรเซสเซอร์ที่รวดเร็วรุ่นใหม่สามารถวิเคราะห์และประมวลผลสัญญาณอัตราที่สูงขึ้น ทำให้สามารถใช้มิเตอร์ในสภาวะการวัดที่ซับซ้อน เช่น ปฏิกิริยาผงซีเมนต์และฝุ่นลอยน้ำ ไซต์งาน และถังแข็ง
เกี่ยวกับความแตกต่างของเวลาอัลตราโซนิกจากการปล่อยเพื่อรับและรับเพื่อกำหนดระดับเสียง สัญญาณไมโครเวฟจะถูกประมวลผลโดยอุปกรณ์อิเล็กทรอนิกส์และในที่สุดก็แปลงเป็นสัญญาณไฟฟ้าที่เกี่ยวข้องกับระดับวัตถุ
Datum ของการวัด: พื้นผิวการซีลของก้นเกลียวหรือหน้าแปลน
หมายเหตุ: เมื่อใช้การจับเวลาระดับเรดาร์ ตรวจสอบให้แน่ใจว่าระดับวัสดุสูงสุดไม่สามารถเข้าสู่พื้นที่ตาบอดการวัดได้ (พื้นที่ที่แสดงใน D ในรูป)
คุณสมบัติการออกแบบของเครื่องวัดระดับเรดาร์ความถี่สูงอัจฉริยะ 26G สำหรับอนุภาคฝุ่นที่เป็นของแข็ง NYRD 810
◎ขนาดเสาอากาศมีขนาดเล็ก ติดตั้งง่าย;เรดาร์แบบไม่สัมผัส ไม่สึก ไม่มีมลพิษ
◎ เกือบจะต้านทานการกัดกร่อนและโฟม;ไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของความหนาแน่น อุณหภูมิ และความดันปานกลาง
◎ สภาพแวดล้อมที่มีฝุ่นรุนแรงมีอิทธิพลเพียงเล็กน้อยต่อการทำงานของเครื่องวัดระดับความถี่สูง
◎ ความยาวคลื่นสั้นลง การสะท้อนที่ดีขึ้นบนพื้นผิวแข็งเอียง
◎ มุมลำแสงมีขนาดเล็ก พลังงานเข้มข้น ซึ่งช่วยเพิ่มความสามารถในการสะท้อนและเอื้อต่อการหลีกเลี่ยงวัตถุรบกวน
◎ การวัดพื้นที่ตาบอดมีขนาดเล็กลง สำหรับการวัดถังขนาดเล็กก็จะได้ผลลัพธ์ที่ดีเช่นกัน
◎ อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูง แม้ในกรณีที่มีความผันผวนก็สามารถให้ประสิทธิภาพที่ดีขึ้นได้เช่นกัน
กรณีของความผันผวนยังสามารถได้รับประสิทธิภาพที่ดีขึ้น
◎ ความถี่สูง เป็นตัวเลือกที่ดีที่สุดสำหรับการวัดค่าคงที่ไดอิเล็กตริกต่ำ ความถี่สูง เป็นตัวเลือกที่ดีที่สุดสำหรับการวัดค่าคงที่ไดอิเล็กตริกที่เป็นของแข็งและต่ำ
พารามิเตอร์ทางเทคนิคของเครื่องวัดระดับเรดาร์ความถี่สูงอัจฉริยะ 26G สำหรับอนุภาคฝุ่นที่เป็นของแข็ง NYRD 810
แอปพลิเคชันทั่วไป | อนุภาคฝุ่นที่เป็นของแข็ง |
รุ่นสินค้า
|
NYRD810 |
แบบฟอร์มเสาอากาศ | แท่ง หยดน้ำ แบน แตร ผิวขว้าง เลนส์ |
วัสดุเสาอากาศ | 316L (อุปกรณ์เสริม) |
ช่วงการวัด | 80m |
ความแม่นยำในการวัด | 0.05%~0.1%FS |
แรงดันไฟของแหล่งจ่ายไฟ | 24VDC (สี่สาย) |
สัญญาณออก | 4...20mA/ฮาร์ต/RS485/Modbus... |
อุณหภูมิกระบวนการ | -40~+130℃ |
แรงดันในกระบวนการ | -0.1~4.0MPa, |
การเชื่อมโยงขั้นตอน | หน้าแปลน (ไม่จำเป็น) |
อินเทอร์เฟซไฟฟ้า | M20*1.5,½″NPT |
ระดับการป้องกัน | IP67 (อุปกรณ์เสริม) |
การจำแนกประเภทป้องกันการระเบิด | Exia II CT6 (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
