รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | ตกผลึกง่าย ควบแน่น ของเหลวและผงกัดกร่อน | ความดันในกระบวนการ: | -0. -0. 1~2.0MPa 1~2.0MPa |
|---|---|---|---|
| พารามิเตอร์ทางเทคนิคสัญญาณเอาท์พุต: | 4...20mA/HART/RS485/Modbus. . | รูปแบบเสาอากาศ: | แบน |
| ช่วงการเพาะเลี้ยง: | 40M | การเชื่อมต่อกระบวนการ: | หน้าแปลน (ไม่จำเป็น) |
| ความแม่นยำในการวัด: | 0.05%~0. 1% F.S | แหล่งจ่ายไฟ: | 24VDC (สองสายสี่สาย) |
| แสงสูง: | เครื่องส่งสัญญาณเรดาร์ทดสอบตำแหน่งถังแก๊ส,เครื่องส่งสัญญาณระดับเรดาร์เคมี,สวิตช์ระดับเรดาร์ 26G |
||

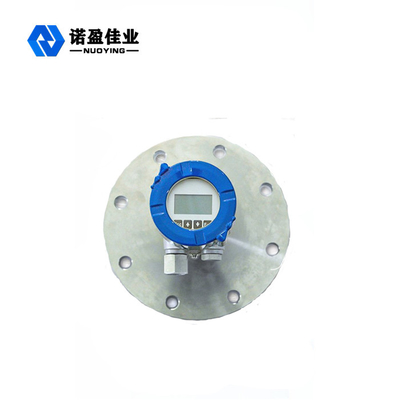

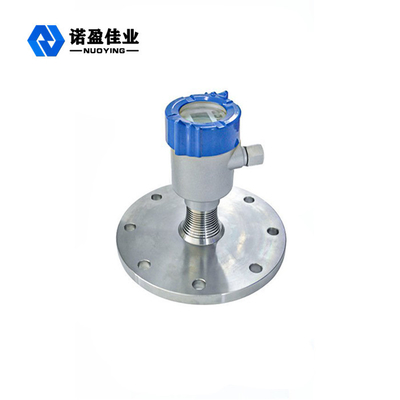

26G NYRD PB เครื่องส่งสัญญาณระดับเรดาร์ที่มีความยาวคลื่นสั้นกว่าพร้อมความถี่สูง
หลักการทำงานของเครื่องส่งสัญญาณระดับเรดาร์อัจฉริยะความยาวคลื่นสั้น 26G NYRD PB พร้อมความถี่สูง
เซ็นเซอร์ซีรีส์ Radar Level Meter (NYRD PB) เป็นเครื่องมือวัดระดับเรดาร์ความถี่สูง 26GHz ซึ่งวัดระยะทางสูงสุดถึง 80 เมตรเสาอากาศได้รับการปรับปรุงให้ดียิ่งขึ้น และไมโครโปรเซสเซอร์ที่รวดเร็วรุ่นใหม่สามารถวิเคราะห์และประมวลผลสัญญาณในอัตราที่สูงขึ้น ทำให้สามารถใช้มิเตอร์ในสภาวะการวัดที่ซับซ้อน เช่น ถังปฏิกิริยาและถังแข็ง
ตามความแตกต่างของเวลาอัลตราโซนิกจากการปล่อยสู่การรับและทราบเพื่อกำหนดระดับเสียง สัญญาณไมโครเวฟจะถูกประมวลผลโดยอุปกรณ์อิเล็กทรอนิกส์และในที่สุดก็แปลงเป็นสัญญาณไฟฟ้าที่เกี่ยวข้องกับระดับวัตถุ
Datum ของการวัด: พื้นผิวการซีลของก้นเกลียวหรือหน้าแปลน
หมายเหตุ: เมื่อใช้การจับเวลาระดับเรดาร์ ตรวจสอบให้แน่ใจว่าระดับวัสดุสูงสุดไม่สามารถเข้าสู่พื้นที่ตาบอดการวัดได้ (พื้นที่ที่แสดงใน D ในรูป)
คุณสมบัติการออกแบบของ26G NYRD PB เครื่องส่งสัญญาณระดับเรดาร์ที่มีความยาวคลื่นสั้นกว่าพร้อมความถี่สูง
◎ เกือบจะต้านทานการกัดกร่อนและโฟม;ไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของความหนาแน่น อุณหภูมิ และความดันปานกลาง
◎ ความยาวคลื่นสั้นลง การสะท้อนที่ดีขึ้นบนพื้นผิวแข็งเอียง
◎ มุมลำแสงมีขนาดเล็ก พลังงานเข้มข้น ซึ่งช่วยเพิ่มความสามารถในการสะท้อนและเอื้อต่อการหลีกเลี่ยงวัตถุรบกวน
◎ การวัดพื้นที่ตาบอดมีขนาดเล็กลง สำหรับการวัดถังขนาดเล็กก็จะได้ผลลัพธ์ที่ดีเช่นกัน
◎ อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูง แม้ในกรณีที่มีความผันผวนก็สามารถให้ประสิทธิภาพที่ดีขึ้นได้เช่นกัน
กรณีของความผันผวนยังสามารถได้รับประสิทธิภาพที่ดีขึ้น
◎ ความถี่สูง เป็นตัวเลือกที่ดีที่สุดสำหรับการวัดค่าคงที่ไดอิเล็กตริกต่ำ ความถี่สูง เป็นตัวเลือกที่ดีที่สุดสำหรับการวัดค่าคงที่ไดอิเล็กตริกที่เป็นของแข็งและต่ำ
◎ขนาดเสาอากาศมีขนาดเล็ก ติดตั้งง่าย;เรดาร์แบบไม่สัมผัส ไม่สึก ไม่มีมลพิษ
◎ สภาพแวดล้อมที่มีฝุ่นรุนแรงมีอิทธิพลเพียงเล็กน้อยต่อการทำงานของเครื่องวัดระดับความถี่สูง
พารามิเตอร์ทางเทคนิคของ26G NYRD PB เครื่องส่งสัญญาณระดับเรดาร์ที่มีความยาวคลื่นสั้นกว่าพร้อมความถี่สูง
| พารามิเตอร์ทางเทคนิค | |
| สัญญาณออก | 4...20mA/HART/RS485/Modbus.. |
| อุณหภูมิกระบวนการ | -40~+260"C |
| ความดันในกระบวนการ |
-0.1~2.0MPa |
| การเชื่อมต่อกระบวนการ | หน้าแปลน (ไม่จำเป็น) |
| อินเทอร์เฟซไฟฟ้า | M20X1.5, % ~NPT |
| เกรดป้องกัน / เกรด IP |
IP67 (อุปกรณ์เสริม) |
|
เกรดกันระเบิด |
ExialICT6 (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
