รายละเอียดสินค้า:
|
ประเภทสื่อ: | ของเหลว แก๊ส ไอน้ำ | เส้นผ่านศูนย์กลางที่กำหนด: | 50mm≤DN≤1200mm |
---|---|---|---|
แรงดันที่กำหนด: | PN≤31.4MPa | อัตราส่วนรูรับแสง β: | 0.10≤β≤0.75 |
ระดับความแม่นยำ: | ± 0.5 %, ±1.0 % | วัสดุท่อ: | เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม อื่นๆ |
ช่วงหมายเลข Reynolds: | When 0.10≤β≤0.56, 5000≤ReD; เมื่อ0.10≤β≤0.56, 5000≤ReD; when 0.56≤β≤0.75, 10000≤ReD | วิธีการเชื่อมต่อ: | การเชื่อมต่อหน้าแปลน, การเชื่อมต่อการเชื่อมแบบก้น |
แสงสูง: | เซ็นเซอร์วัดการไหลของอากาศป้องกันการรบกวน,เครื่องวัดการไหลของมวลเค้นต้านทานแรงกระแทก,เครื่องวัดอัตราการไหลของแก๊สช่วงคู่ 50mm |
ความต้านทานการกระแทกที่ดีความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง NY-SL เครื่องวัดอัตราการไหลของอุปกรณ์คันเร่งคู่

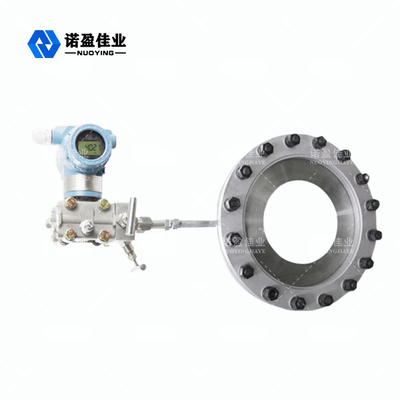

NY-SL Dual Range Throttle Device Flowmeter รายละเอียดสินค้า
เครื่องวัดค่าความดันแตกต่างของการควบคุมปริมาณมาตรฐานมีลักษณะของชิ้นส่วนที่ไม่มีการเคลื่อนไหว ทนต่อแรงกระแทกได้ดี ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง การใช้งานที่สะดวกและการตรวจสอบ ฯลฯ
ใช้กันอย่างแพร่หลายในอุตสาหกรรมการผลิตอัตราส่วนช่วงของมิเตอร์วัดความดันส่วนต่างการควบคุมปริมาณมาตรฐานอยู่ที่ประมาณ 1:3 ถึง 1:4เมื่ออัตราส่วนช่วงขยายใหญ่ขึ้น เป็นการยากที่จะรับรองความถูกต้องของการวัดด้วยการพัฒนาอุตสาหกรรมสมัยใหม่และการปรับปรุงข้อกำหนดของกระบวนการของผู้ใช้ อัตราส่วนช่วงจึงจำเป็นต้องใช้ 1:10 หรือสูงกว่านั้น โดยเฉพาะอย่างยิ่งเมื่อใช้เครื่องวัดอัตราการไหลสำหรับการวัดและการชำระเงินทางการค้า ซึ่งต้องการความแม่นยำที่สูงขึ้นและอัตราส่วนช่วงที่กว้างขึ้นตามความต้องการของผู้ใช้ บริษัทของเราได้พัฒนาประเภทความแตกต่างของความดันแบบ dual-range อัจฉริยะ เครื่องวัดการไหลจากทฤษฎีสู่การปฏิบัติ ช่วยแก้ปัญหาที่รบกวนผู้ใช้เป็นเวลานาน
โฟลว์มิเตอร์อัจฉริยะแบบช่วงคู่มักใช้เซ็นเซอร์ความดันแตกต่างสองตัวที่มีช่วงสูงและช่วงต่ำ และขีดจำกัดบนของความดันแตกต่างของช่วงต่ำคือขีดจำกัดบนของช่วงสูง
เครื่องวัดค่าความดันแบบดิฟเฟอเรนเชียลแบบสองช่วง FS 17.32% ใช้กันอย่างแพร่หลายในอุตสาหกรรมปิโตรเลียม เคมี โลหะวิทยา พลังงานไฟฟ้า และอุตสาหกรรมอื่นๆ
NY-SL คุณสมบัติการออกแบบเครื่องวัดการไหลของอุปกรณ์คันเร่งแบบคู่
1. เครื่องวัดค่าความดันดิฟเฟอเรนเชียลอัจฉริยะแบบสองช่วงสำหรับอุปกรณ์การควบคุมปริมาณ เนื่องจากมีการแนะนำเซ็นเซอร์ความดันดิฟเฟอเรนเชียลช่วงต่ำและเซ็นเซอร์ความดันดิฟเฟอเรนเชียลช่วงสูงและการเชื่อมต่อเอาต์พุตแบบไม่มีรอยต่อ โฟลว์มิเตอร์จะกลายเป็นสองประเภท เครื่องวัดอัตราการไหลความดันแตกต่างที่มีช่วงสูงและต่ำ ซึ่งใช้หน่วยส่งสัญญาณอัจฉริยะร่วมกัน จึงช่วยปรับปรุงความแม่นยำในการวัดการไหลของช่วงต่ำได้อย่างมาก
2. เครื่องวัดอัตราการไหลความดันแตกต่างของช่วงเดียว หลังจากแนะนำการชดเชยแบบไม่เชิงเส้นของสัมประสิทธิ์การไหลออก C และการชดเชยแบบไม่เชิงเส้นของสัมประสิทธิ์การขยายตัว และติดตั้งเครื่องส่งสัญญาณความแตกต่างของความดันที่มีความแม่นยำสูง อัตราส่วนช่วงสามารถเข้าถึง 1:10อัตราส่วนช่วงของโฟลว์มิเตอร์แรงดันแตกต่างสามารถเข้าถึง 1:65 ซึ่งช่วยเพิ่มความแม่นยำของระบบในช่วงต่ำได้อย่างมาก
3. โครงสร้างแบบบูรณาการช่วยลดความผิดเพี้ยนของการส่งสัญญาณความดันแตกต่างและรับรองความถูกต้องของระบบ
4. เสถียรภาพ ความน่าเชื่อถือ และประสิทธิภาพการป้องกันการสั่นสะเทือนที่ดีเยี่ยม
5. ช่วยให้สามารถปรับให้เข้ากับอุณหภูมิสูง ความดันสูง แรงดันสถิตต่ำ อัตราการไหลต่ำ และของเหลวความหนาแน่นต่ำ และสะดวกในการเปลี่ยนช่วง
6. ตราบใดที่ได้รับการออกแบบ ผลิต ติดตั้งและใช้งานตามมาตรฐาน ความแม่นยำที่กำหนดสามารถรับได้โดยไม่ต้องสอบเทียบโฟลว์จริง
NY-SL Dual Range Throttle Device Flowmeter พารามิเตอร์ทางเทคนิค
หมายเลขผลิตภัณฑ์ | NY-SL |
ประเภทสื่อ | ของเหลว แก๊ส ไอน้ำ |
เส้นผ่านศูนย์กลางที่กำหนด | 50mm≤DN≤1200mm |
แรงกดดันเล็กน้อย | PN≤31.4MPa |
ช่วงหมายเลข Reynolds | เมื่อ0.10≤β≤0.56, 5000≤ReD;เมื่อ 0.56≤β≤0.75, 10000≤ReD |
อัตราส่วนรูรับแสง β | 0.10≤β≤0.75 |
ระดับความแม่นยำ | ± 0.5 %, ±1.0 % |
วิธีการเชื่อมต่อ | การเชื่อมต่อหน้าแปลน, การเชื่อมแบบก้น |
วัสดุท่อ | เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม อื่นๆ |
ระดับความดัน | ≤0.25MPa, ≤0.6MPa …… ≤32.0MPa |
