รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | ของเหลว | รุ่นสินค้า: | NYRD-803 |
|---|---|---|---|
| วัสดุเสาอากาศ: | 304， | สัญญาณเอาท์พุต: | Modbus |
| การสุ่มตัวอย่างเสียงสะท้อน: | 55 ครั้ง /s | ช่วงการวัด: | 20 เมตร (ไม่จำเป็น) |
| กระบวนการเชื่อมต่อ: | หน้าแปลน (ไม่จำเป็น) | อินเทอร์เฟซไฟฟ้า: | M20 × 1.5 (อุปกรณ์เสริม) |
| แสงสูง: | เครื่องส่งสัญญาณระดับเรดาร์แบบฮอร์น,เซ็นเซอร์ระดับเรดาร์ Echo Guided 6g,สวิตช์ระดับเรดาร์หน้าแปลนของเหลว |
||

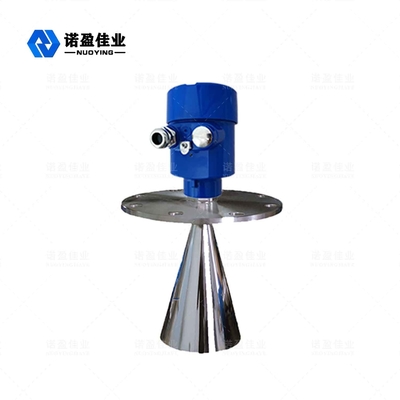

เครื่องวัดระดับเรดาร์แบบแปลนอัจฉริยะแบบฮอร์น 6g Echo Discovery
หลักการทำงานของเครื่องวัดระดับเรดาร์ 6g
เสาอากาศรับคลื่นไมโครเวฟที่สะท้อนกลับและส่งไปยังวงจรอิเล็กทรอนิกส์ไมโครโปรเซสเซอร์ประมวลผลสัญญาณและระบุเสียงสะท้อนที่เกิดจากไมโครพัลส์บนพื้นผิวของวัสดุการระบุสัญญาณเสียงสะท้อนที่ถูกต้องเสร็จสิ้นโดยซอฟต์แวร์พัลส์ และความแม่นยำสามารถเข้าถึงระดับมิลลิเมตรได้ระยะทาง D จากพื้นผิววัสดุเป็นสัดส่วนกับการเดินทางข้ามเวลา T ของพัลส์:
D=C×T/2 โดยที่ C คือความเร็วแสง
เนื่องจากทราบระยะทาง E ของถังเปล่า ตำแหน่งของวัตถุ L คือ: L= ED
พารามิเตอร์ทางเทคนิค เครื่องวัดระดับเรดาร์ 6g
| แอปพลิเคชันทั่วไป | ฝุ่นเหลวด้วยกระบวนการง่ายๆ (ค่าคงที่ไดอิเล็กตริก > 1.8, ชนิดหลอดคลื่นนำที่มีการกวน) |
| ฝุ่นที่แรง (สามารถติดตั้งแบบไล่ฝุ่นหรือฝาครอบกันฝุ่นได้) | |
| ของแข็ง (อนุภาคขนาดเล็ก กรวด ทราย และสื่ออื่นๆ) | |
| รุ่นสินค้า | NYRD803 |
| รูปแบบเสาอากาศ | แบบแท่ง แบบฮอร์น แบบท่อนิ่ง |
| วัสดุเสาอากาศ | ไฟเบอร์,304,316 |
| การสุ่มตัวอย่างเสียงสะท้อน | 55 ครั้ง /s |
| ช่วงการวัด | 20ม. 35ม |
| ความแม่นยำในการวัด | 0.05% ~ 0.1% FS |
| แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย), 220VAC |
| สัญญาณเอาท์พุต | 4... 20mA/ฮาร์ต/RS485/Modbus... |
| อุณหภูมิกระบวนการ | -40~ +130°C,-40~ +250 °C |
| ความดันในกระบวนการ | -0.1~0.3MPa, -0.1~2.0MPa,-0.1~4.0MPa |
| กระบวนการเชื่อมต่อ | เกลียว ตัวยึด หน้าแปลน (อุปกรณ์เสริม) |
| อินเทอร์เฟซไฟฟ้า | M20×1.5 , ½ " NPT |
| เกรดป้องกัน | IP 65, IP 67, IP 68 (อุปกรณ์เสริม) |
| เกรดกันระเบิด | ExiaIICT6Ga, ExdIICT6Gb (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
