รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | ของเหลว ฝุ่น | รุ่นสินค้า: | NYRD803T |
|---|---|---|---|
| การสุ่มตัวอย่างเสียงสะท้อน: | 55 ครั้ง /s | ช่วงการวัด: | 20ม. 35ม |
| พาวเวอร์ซัพพลาย: | 24VDC (สองสายสี่สาย) | สัญญาณเอาท์พุต: | RS485/Modbus |
| อุณหภูมิกระบวนการ: | -40~ +130°C | ความดันในกระบวนการ: | -0.1~2.0MPa |
| แสงสูง: | เครื่องวัดระดับเรดาร์อัจฉริยะ 6g,เครื่องวัดระดับเรดาร์ที่ไม่ใช่โลหะ 20m,สวิตช์ระดับเรดาร์แบบแปลน |
||

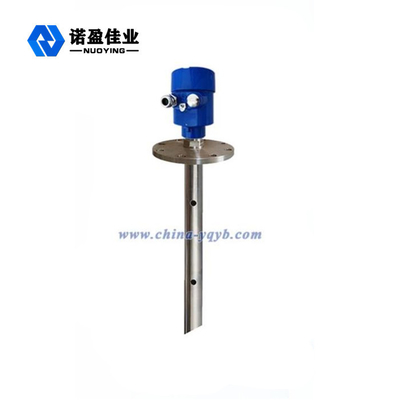

ภาชนะที่ไม่ใช่โลหะหน้าแปลนด้ายอัจฉริยะ 6g เครื่องวัดระดับเรดาร์
หลักการทำงานของเครื่องวัดระดับเรดาร์ 6g
เสาอากาศรับคลื่นไมโครเวฟที่สะท้อนกลับและส่งไปยังวงจรอิเล็กทรอนิกส์ไมโครโปรเซสเซอร์ประมวลผลสัญญาณและระบุเสียงสะท้อนที่เกิดจากไมโครพัลส์บนพื้นผิวของวัสดุการระบุสัญญาณเสียงสะท้อนที่ถูกต้องเสร็จสิ้นโดยซอฟต์แวร์พัลส์ และความแม่นยำสามารถเข้าถึงระดับมิลลิเมตรได้ระยะทาง D จากพื้นผิววัสดุเป็นสัดส่วนกับการเดินทางข้ามเวลา T ของพัลส์:
D=C×T/2 โดยที่ C คือความเร็วแสง
เนื่องจากทราบระยะทาง E ของถังเปล่า ตำแหน่งของวัตถุ L คือ: L= ED
เมื่อป้อนความสูงของถังเปล่า E(= ศูนย์) ความสูงของถังเต็ม F (= เต็มช่วง) และพารามิเตอร์การใช้งานบางอย่าง พารามิเตอร์การใช้งานจะปรับมิเตอร์ให้เข้ากับสภาพแวดล้อมการวัดโดยอัตโนมัติ ซึ่งสอดคล้องกับเอาต์พุต 4-20mA
พารามิเตอร์ทางเทคนิค เครื่องวัดระดับเรดาร์ 6g
| วัสดุเสาอากาศ | ไฟเบอร์,304,316 |
| การสุ่มตัวอย่างเสียงสะท้อน | 55 ครั้ง /s |
| ช่วงการวัด | 20ม. 35ม |
| ความแม่นยำในการวัด | 0.05% ~ 0.1% FS |
| แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย), 220VAC |
| สัญญาณเอาท์พุต | 4... 20mA/ฮาร์ต/RS485/Modbus... |
| อุณหภูมิกระบวนการ | -40~ +130°C,-40~ +250 °C |
| ความดันในกระบวนการ | -0.1~0.3MPa, -0.1~2.0MPa,-0.1~4.0MPa |
| กระบวนการเชื่อมต่อ | เกลียว ตัวยึด หน้าแปลน (อุปกรณ์เสริม) |
| อินเทอร์เฟซไฟฟ้า | M20×1.5 , ½ " NPT |
| เกรดป้องกัน | IP 65, IP 67, IP 68 (อุปกรณ์เสริม) |
| เกรดกันระเบิด | ExiaIICT6Ga, ExdIICT6Gb (ดูรายละเอียดใบรับรอง) |
