รายละเอียดสินค้า:
|
แอปพลิเคชัน: | ของเหลว ฝุ่น ของแข็ง | หมายเลขสินค้า: | NYRD808 |
---|---|---|---|
รูปแบบเสาอากาศ: | แบบแท่ง แบบหยดน้ำ | วัสดุเสาอากาศ: | ไฟเบอร์、304、316 |
ช่วงการวัด: | 35ม. 40ม. 80ม | ความแม่นยำในการวัด: | 0.05%~0.1%FS |
แสงสูง: | เครื่องวัดระดับเรดาร์ 80m,เครื่องวัดระดับเรดาร์ฝุ่น 20G,เครื่องส่งสัญญาณระดับเรดาร์ไอน้ำเหลว |

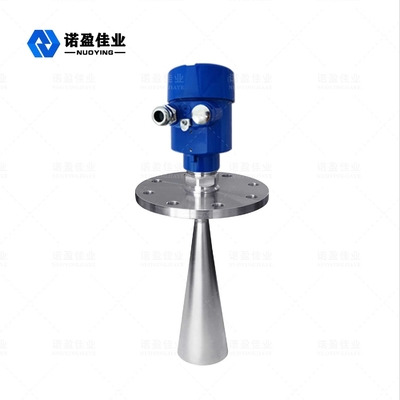

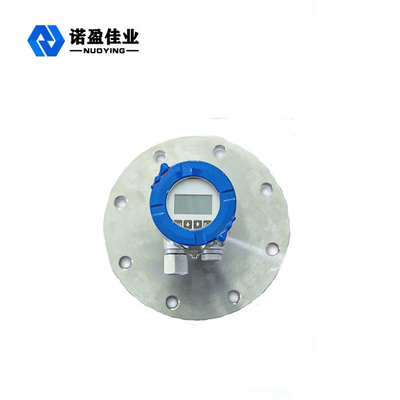

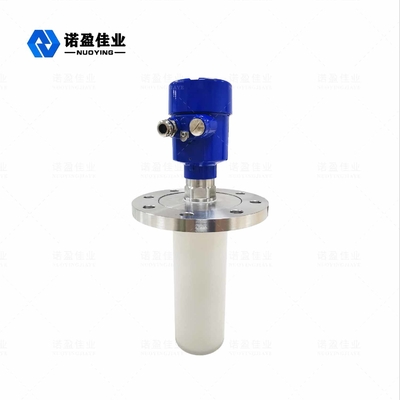

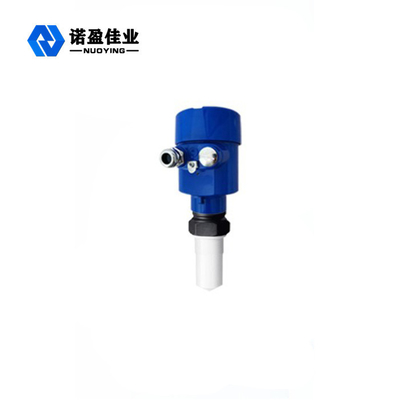

ช่วงการวัดขนาดใหญ่ 80m 20G Radar Level Meter สำหรับ Liquid Steam Dust Solid
หลักการทำงาน
เสาอากาศระดับวัตถุเรดาร์ส่งคลื่นไมโครเวฟจากหน้าต่างและส่งผ่านเสาอากาศหลังจากสัมผัสพื้นผิวของตัวกลางที่วัดได้ คลื่นพัลส์จะสะท้อนกลับมาและรับอีกครั้งโดยระบบเสาอากาศ และสัญญาณจะถูกส่งไปยังวงจรอิเล็กทรอนิกส์และแปลงเป็นสัญญาณระดับวัตถุโดยอัตโนมัติ < เนื่องจากความเร็วในการแพร่กระจายที่รวดเร็วมากของ ชีพจร เวลาที่ใช้สำหรับคลื่นแม่เหล็กไฟฟ้าไปถึงเป้าหมายและกลับไปยังเครื่องรับโดยการสะท้อนเกือบจะในทันที)
Datum ของการวัด: พื้นผิวการซีลของก้นเกลียวหรือหน้าแปลน
หมายเหตุ: เมื่อใช้การจับเวลาระดับเรดาร์ จำเป็นต้องตรวจสอบให้แน่ใจว่าระดับวัสดุสูงสุดไม่สามารถเข้าสู่พื้นที่ตาบอดการวัดได้ (พื้นที่ที่แสดงใน D ในรูป)
คุณสมบัติการออกแบบ
◎เสาอากาศมีขนาดเล็กเกินไป ติดตั้งง่ายเรดาร์แบบไม่สัมผัส ไม่สึก ไม่มีมลพิษ
◎แทบไม่ได้รับผลกระทบจากการกัดกร่อน โฟม ความหนาแน่นปานกลาง อุณหภูมิ และการเปลี่ยนแปลงความดัน
◎สภาพแวดล้อมที่มีฝุ่นรุนแรงมีผลเพียงเล็กน้อยต่อการทำงานของเครื่องวัดระดับความถี่สูง
◎มีความยาวคลื่นสั้นกว่าและสะท้อนแสงได้ดีกว่าเมื่อกระทบกับพื้นผิวแข็งที่เอียง
◎มุมลำแสงมีขนาดเล็กและมีความเข้มข้น ซึ่งช่วยเพิ่มความสามารถในการสะท้อนและเอื้อต่อการหลีกเลี่ยงวัตถุรบกวน
◎พื้นที่ตาบอดในการวัดมีขนาดเล็กลง สำหรับการวัดทรงกระบอกขนาดเล็กก็จะได้ผลลัพธ์ที่ดีเช่นกัน
◎อัตราส่วนสัญญาณต่อสัญญาณรบกวนสูงช่วยให้ทำงานได้ดีขึ้นแม้ในสภาวะที่ผันผวน
◎ความถี่สูงเป็นตัวเลือกที่ดีที่สุดสำหรับการวัดค่าคงที่ไดอิเล็กตริกต่ำและคงที่
พารามิเตอร์ทางเทคนิค
แอปพลิเคชัน | ของเหลวทุกชนิด (การกัดกร่อนรุนแรง ค่าคงที่ไดอิเล็กตริกต่ำ การกวน ไอน้ำ การตกผลึก การควบแน่น สารละลาย อุณหภูมิสูงและความดันสูง ฯลฯ) |
ฝุ่นทุกชนิด (ฝุ่นแรง ฝุ่นลอย ผงซีเมนต์ ผงมะนาว เถ้าลอย ตกผลึก และโอกาสอื่น ๆ) | |
ของแข็งต่างๆ (เมล็ดพืช หินก้อนเล็ก แร่เหล็ก ถ่านหิน ฯลฯ) | |
หมายเลขสินค้า | NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD- SL | |
รูปแบบเสาอากาศ | แบบแท่ง, แบบหยดน้ำ, แบบเพลท, แบบฮอร์น, แบบพื้นผิว, แบบเลนส์ |
วัสดุเสาอากาศ | PTFE,304,316,PP,PFA |
ช่วงการวัด | 10ม. 20ม. 30ม. 35ม. 40ม. 80ม |
ความแม่นยำในการวัด | 0.05%~0.1%FS |
แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย) 220VAC |
สัญญาณเอาท์พุต | 4-20mA/ฮาร์ต/RS485/Modbus... |
อุณหภูมิกระบวนการ | -40~+130℃,-40~+150℃,-40~+2600℃,-40~+1200℃ |
ความดันในกระบวนการ | -0.1~0.3Mpa,-0.1~2.0Mpa,-0.1~4.0Mpa, |
กระบวนการเชื่อมต่อ | เกลียว, วงเล็บ, หน้าแปลน, แคลมป์เพื่อสุขภาพ (อุปกรณ์เสริม) |
อินเทอร์เฟซไฟฟ้า | M20x1.5,1/2”NPT |
เกรดป้องกัน | IP65, IP67, IP68 (อุปกรณ์เสริม) |
เกรดกันระเบิด | ExiaIICT6 Ga,ExdIICT6 Gb(ตามที่แสดงในใบรับรอง) |
