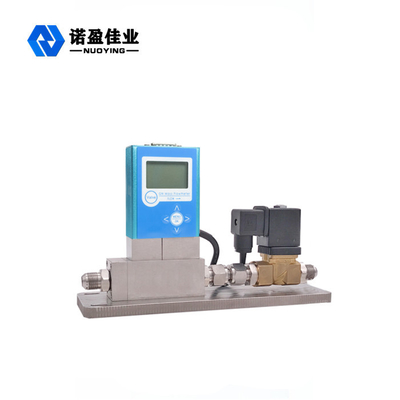

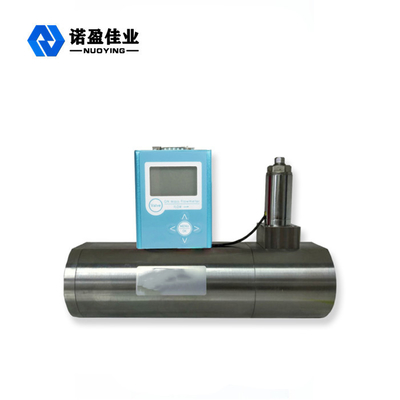

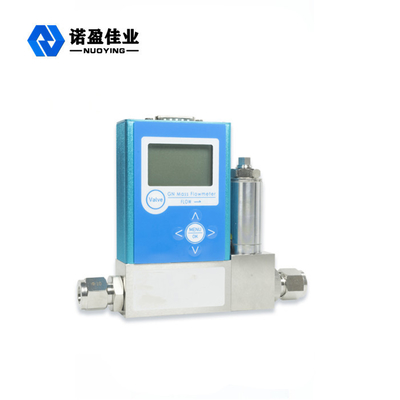

NY-M030 ซีรี่ส์ เครื่องวัดอัตราการไหลของมวลแบบดิจิตอล ก๊าซแห้งสะอาดที่มีฤทธิ์กัดกร่อนแบบเต็มมาตราส่วน

NY-M030 ซีรี่ส์ Digital Mass Flow Controller ±1％ของก๊าซที่มีฤทธิ์กัดกร่อนเต็มรูปแบบ, สะอาด, แห้ง

คำอธิบาย


NY-M030 ซีรีส์จอแสดงผลดิจิตอลขนาดใหญ่การไหลของก๊าซมวลไหล
ตัวควบคุมประกอบด้วยเซ็นเซอร์การไหลของมวล , องค์ประกอบความร้อน ,
ตัวควบคุมการไหลของมวลควบคุมวาล์วและวงจรเครื่องขยายเสียงมันใช้
การไหลของของไหลเพื่อถ่ายเทความร้อนเพื่อเปลี่ยนการนำความร้อน
ผล การกระจาย ของ การ วัด การ กระจาย อุณหภูมิ ของ เส้นเลือดฝอย
หลักการคือการใช้หลักการความแตกต่างของอุณหภูมิ
การวัดปริมาณความร้อนก่อนและหลังการถ่ายเทความร้อนของเส้นเลือดฝอยเพื่อวัดค่า
การไหลของมวลของก๊าซ ขยายสัญญาณการไหลที่วัดโดย
เซ็นเซอร์แล้วเปรียบเทียบกับแรงดันที่ตั้งไว้ และใช้
ได้รับความแตกต่างในการขับรถควบคุมวาล์วควบคุม และ
การควบคุมวงปิดของการไหลผ่านช่องทางที่จะทำให้มัน
เท่ากับกระแสที่ตั้งไว้

คุณสมบัติ

● การใช้หลักการทางความร้อน การไหลของมวลของก๊าซจะไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของอุณหภูมิและความดันแวดล้อม
● หลักการแบ่งท่อ ง่ายต่อการเปลี่ยนช่วง และง่ายต่อการติดตั้ง
● ชุดเซ็นเซอร์ที่ดีช่วยลดความไวของการเปลี่ยนแปลงอุณหภูมิภายนอก
● ช่วงการวัดและการควบคุมมีขนาดใหญ่ สเกลเต็มสูงสุดสามารถเข้าถึง 3000ln/min
● เวลาในการอุ่นเครื่องสั้น, การลอยตัวเป็นศูนย์เล็กน้อย, การวัดและการควบคุมที่แม่นยำสูง, เหมาะสำหรับการวัดและควบคุมการไหลขนาดเล็ก
● สามารถสื่อสารกับอุปกรณ์ผ่านเครื่องมือรองหรือ PLC และดำเนินการได้ง่าย
● ความแม่นยำสูง: ดีกว่า 1%
● ช่วงที่วัดได้กว้าง: 2 ~ 100%
● เวลาตอบสนองที่รวดเร็ว ดีกว่า 3 วินาที
● ใช้ได้กับแก๊สหลายชนิด
● สามารถให้การแก้ไขการสอบเทียบก๊าซผสมได้

การประยุกต์ใช้ในอุตสาหกรรม

● มหาวิทยาลัย / สถาบันวิจัย ● การผลิตรถยนต์
● การตรวจสอบด้านสิ่งแวดล้อม ● ไฟฟ้าโซลาร์เซลล์
● อุตสาหกรรมสุญญากาศและการเคลือบ ● เซลล์เชื้อเพลิง
● เตาอุตสาหกรรม ● การสอบเทียบมาตรวิทยา
● เซมิคอนดักเตอร์
● กระบวนการวัดก๊าซ


อัพเกรดความแม่นยำ


ช่วง : 300 - 3000SLPM

ในหมู่พวกเขา : ช่วง 300-3000 SLPM ตัวบ่งชี้ต่อไปนี้ได้รับการอัพเกรด:

ความแม่นยำในการไหลของมวล : ± 1% ของขนาดเต็ม (ค่าสูงสุด)

ความแม่นยำในการไหลของมวล : ± 1% ของขนาดเต็ม (ค่าสูงสุด)

ความสามารถในการทำซ้ำ : ±(0.1% ของค่าที่อ่านได้ + 0.02% ของขนาดเต็ม)

Mass Flow Zero Drift: ± 0.2% ของเต็มสเกล

Mass Flow Span Drift: ± 0.3% ของเต็มสเกล


ประสิทธิภาพ


ข้อกำหนดปานกลาง: ก๊าซกัดกร่อน สะอาด แห้ง

ประเภทสื่อ: มากกว่า 80 ชนิดของก๊าซโปรดดูด้านหลัง

ช่วงตั้งแต่: 300 - 3000 SLPM (โปรดสอบถามรายละเอียดเพิ่มเติม)

ช่วงการวัดและการควบคุม 2~100%

โหมดการแสดงผล: แสดงการไหลของมวล

ความแม่นยำ: ±1% ของเต็มสเกล

ความสามารถในการทำซ้ำได้: ± 0.2% ของเต็มสเกล

ดริฟท์เป็นศูนย์และดริฟท์เต็มสเกล 0.05% เต็มสเกล / ℃ / Atm

เวลาตอบสนอง: ดีกว่า 3s

เวลาอุ่นเครื่อง: < 15 นาที

เงื่อนไขการสอบเทียบ: 0 ℃ &101325Pa (เงื่อนไขมาตรฐานอื่น ๆ หรือไม่ก็ได้)

อุณหภูมิในการทำงาน: 5 ถึง 55 °C (ตัวเลือกอุณหภูมิสูงถึง -20 ถึง 80 °C)

ความชื้นในการทำงาน: 0 ~ 95 % ไม่กลั่นตัว

แรงดันใช้งานสูงสุด: 3 MPaG

แรงดันใช้งานขั้นต่ำ: หากไม่ต้องการการสอบเทียบสุญญากาศแบบพิเศษ ขอแนะนำให้ใช้แรงดันสัมบูรณ์ที่สูงกว่า 400 KPaAขอแนะนำให้ปรับเทียบแรงดันสุญญากาศอื่นๆ เป็นพิเศษ การสูญเสียแรงดันแบบเต็มสเกล: โปรดดูตารางการสูญเสียแรงดันที่ด้านหลังโดยละเอียดที่ด้านหลัง สัญญาณอินพุต/เอาต์พุตดิจิทัล: โปรโตคอล RS485RS232MODBUS สัญญาณอินพุต/เอาต์พุตแบบอะนาล็อก: 0-5 VDC, สัญญาณอะนาล็อก 4-20 mA

ความแม่นยำ: เพิ่ม ±0ข้อผิดพลาด 1% เต็มสเกลถึงข้อผิดพลาดพื้นฐาน

แรงดันไฟจ่าย: 12 - 30 VDC (15 - 30 VDC สำหรับเอาต์พุต 4-20 mA)

กระแสไฟจ่าย: 250 mA, 1 A, 2 A (ดูรายละเอียด)

อินเทอร์เฟซไฟฟ้า: DB9

อัตราการรั่วไหล (การรั่วไหลภายนอก): อัตราการรั่วไหลอาจต่ำถึง 1 x 10-9Atm cc/s He

วัสดุ: SS316 การเชื่อมต่อกระบวนการสแตนเลส: เกลียวตัวเมีย G1/2 มาตรฐาน

วิธีการติดตั้ง: ไม่มีข้อกำหนดสำหรับตำแหน่ง

ระดับการป้องกัน: IP40

ขนาด/การสูญเสียความดัน
