รายละเอียดสินค้า:
|
| แอปพลิเคชันทั่วไป: | การวัดระดับของเหลว | ช่วงการวัด: | 50~5000mm |
|---|---|---|---|
| ความแม่นยำในการวัด: | ±1%FS | การแสดงสถานะ: | จอแอลซีดี (OPTINAL) |
| กระบวนการเชื่อมต่อ: | หน้าแปลน, วงเล็บ (ไม่จำเป็น) | ความหนาแน่นปานกลาง: | ≤0.8Pa.s; 3Pa.s |
| เกรดป้องกันการระเบิด: | Exia II CT6 | ความดันในกระบวนการ: | -0.1~2.0MPa |

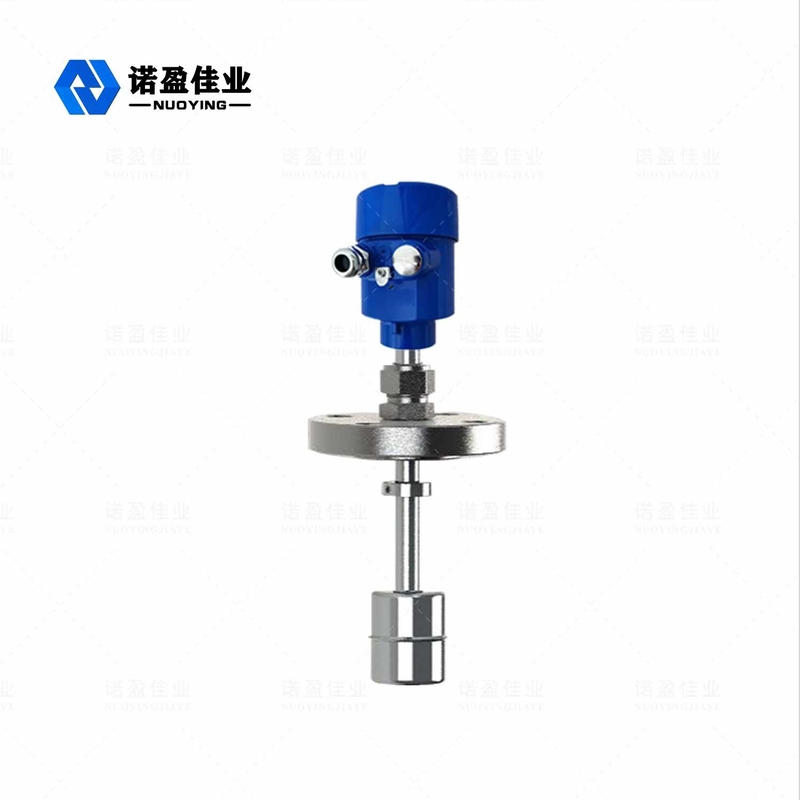

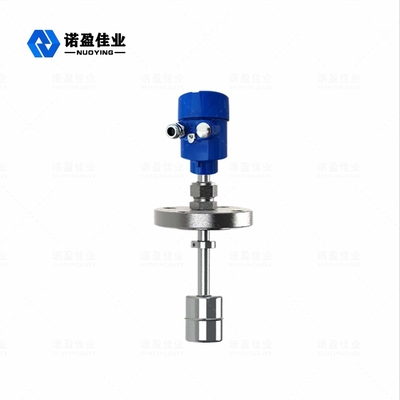

การวัดของเหลว NYCFQ-UL Magnetic Float Level Meter เชื่อมต่อกับ Flange
หลักการทำงานของเครื่องวัดระดับแม่เหล็กลอย NYCFQ-UL
เมื่อเซ็นเซอร์ทำงาน ส่วนของวงจรจะกระตุ้นกระแสพัลส์บนสายท่อนำคลื่น และกระแสที่แพร่กระจายไปตามสายท่อนำคลื่นจะสร้างสนามแม่เหล็กไฟฟ้าพัลส์รอบเส้นลวดท่อนำคลื่น โดยจะมีการลอยตัวอยู่นอกแท่งวัดของเซ็นเซอร์ซึ่งสามารถ เลื่อนขึ้นและลงตามลำพังคันวัดที่มีการเปลี่ยนแปลงระดับของเหลวภายในลูกลอยเป็นชุดของวงแหวนแม่เหล็กถาวร เมื่อสนามแม่เหล็กกระแสพัลซิ่งมาพบกับสนามวงแหวนแม่เหล็กที่สร้างขึ้นจากการลอยตัว สนามแม่เหล็กรอบ ๆ ลูกลอยจะเปลี่ยนแปลงไปเพื่อให้เส้นลวดนำคลื่นที่ทำจากวัสดุแม่เหล็กจะสร้างพัลส์บิดที่ตำแหน่งของลูกลอย .ซึ่งจะถูกส่งกลับไปตามเส้นลวดด้วยความเร็วคงที่และตรวจพบโดยเครื่องตรวจจับโดยการวัดความแตกต่างของเวลาระหว่างกระแสพัลส์และคลื่นทอร์ชัน ตำแหน่งของทุ่นคือตำแหน่งของระดับของเหลวที่สามารถกำหนดได้อย่างแม่นยำ
NYCFQ-UL Magnetic Float Level Meter พารามิเตอร์ทางเทคนิค
| แอปพลิเคชันทั่วไป | การวัดระดับของเหลว |
| ช่วงการวัด | 50~5000mm |
| ความแม่นยำในการวัด | ±1%FS |
| แหล่งจ่ายไฟ | 24VDC (15-35V) |
| สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485/Modbus... |
| อุณหภูมิกระบวนการ | -40~+130℃ |
| แรงดันในกระบวนการ | -0.1~2.0MPa |
| ความหนาแน่นปานกลาง | 500~2000กก./ลบ.ม |
| ความหนาแน่นปานกลาง | ≤0.8Pa.s;3Pa.s |
| กระบวนการเชื่อมต่อ | หน้าแปลน, วงเล็บ (ไม่จำเป็น) |
| การแสดงสถานะ | จอแอลซีดี (OPTINAL) |
| ระดับการป้องกัน | IP65 |
| เกรดกันระเบิด | Exia II CT6 |
NYCFQ-UL คุณสมบัติการออกแบบเครื่องวัดระดับลอยแม่เหล็ก
1. โครงสร้างเรียบง่าย ทนทาน และเชื่อถือได้ มีเสถียรภาพ
2. จอแสดงผลแสดงระดับของเหลวเป็นสีแดง ซึ่งใช้งานง่าย สะดุดตา และอ่านง่าย
3. สามารถเลือกรูปแบบการติดตั้งและรูปแบบการเชื่อมต่อต่างๆ ได้
4. ช่วงการวัดขนาดใหญ่ ไม่มีพื้นที่ตาบอดในกระบวนการวัดทั้งหมด
5. การวัดของเหลวต่าง ๆ อย่างต่อเนื่องตลอดจนอุณหภูมิสูง ความดันสูง ระดับปานกลางที่กัดกร่อนและติดไฟได้ และระเบิดได้
