รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | การวัดระดับของเหลว | ช่วงการวัด: | 200~6000mm |
---|---|---|---|
วัสดุลอย: | F4、PP、304、PTFE | ความแม่นยำในการวัด: | ±1%FS |
พาวเวอร์ซัพพลาย: | 24VDC (15-35V) | สัญญาณเอาท์พุต: | 4...20mA/HART/RS485/Modbus... |
ความหนาแน่นปานกลาง: | 500~2000กก./ลบ.ม | กระบวนการเชื่อมต่อ: | หน้าแปลน, วงเล็บ (ไม่จำเป็น) |

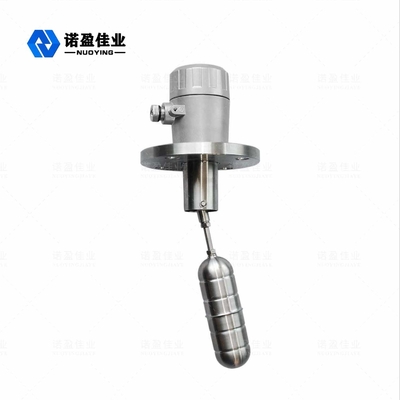

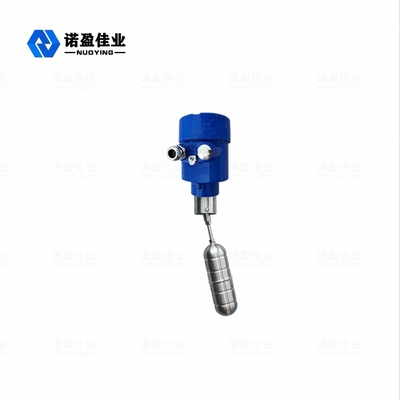

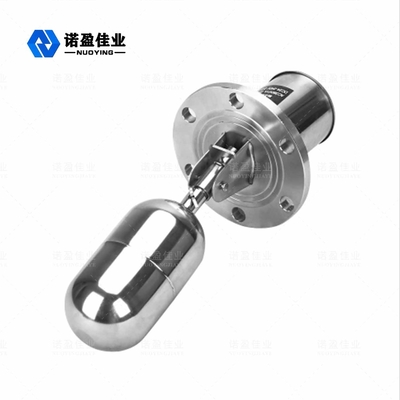

โครงสร้างตัวอย่างขายร้อนเครื่องส่งสัญญาณระดับของเหลว NYCFQ-UK เครื่องส่งสัญญาณเซ็นเซอร์ความดัน
หลักการทำงานของเครื่องส่งสัญญาณความดัน NYCFQ-UK
เครื่องวัดระดับทุ่นแม่เหล็กใช้ลอยแม่เหล็กรูปวงแหวนเพื่อขึ้นหรือลงกับระดับของเหลว เพื่อให้สวิตช์กกในแท่งวัดที่โดดเด่นของเครื่องส่งสัญญาณจะถูกดูดซับ และระดับของเหลวจะถูกแปลงเป็นไฮดรอกซิลามีนเอาต์พุตทางไฟฟ้าบวกที่สอดคล้องกัน สัญญาณจากนั้นสัญญาณไฟฟ้าบวกจะถูกแปลงเป็นเอาต์พุตสัญญาณมาตรฐาน 4 ~ 20mA สองสายโดยการเพิ่มโมดูลวงจรส่งสัญญาณรวมในกล่องรวมสัญญาณและเครื่องวัดระดับลอยแม่เหล็กยังมีจอแสดงผลดิจิตอล LED ในสถานที่ วัดระดับของเหลวชุดผลิตภัณฑ์เป็นแบบมาตรฐาน ชนิดป้องกันการกัดกร่อน และชนิดป้องกันการระเบิด
พารามิเตอร์ทางเทคนิคของเครื่องส่งสัญญาณความดัน NYCFQ-UK
แอปพลิเคชันทั่วไป | การวัดระดับของเหลว |
ช่วงการวัด | 50~5000mm |
ความแม่นยำในการวัด | ±1%FS |
แหล่งจ่ายไฟ | 24VDC (15-35V) |
สัญญาณเอาท์พุต | 4...20mA/ฮาร์ต/RS485/Modbus... |
อุณหภูมิกระบวนการ | -40~+130℃ |
แรงดันในกระบวนการ | -0.1~2.0MPa |
ความหนาแน่นปานกลาง | 500~2000กก./ลบ.ม |
ความหนาแน่นปานกลาง | ≤0.8Pa.s;3Pa.s |
กระบวนการเชื่อมต่อ | หน้าแปลน, วงเล็บ (ไม่จำเป็น) |
การแสดงสถานะ | จอแอลซีดี (OPTINAL) |
ระดับการป้องกัน | IP65 |
เกรดกันระเบิด | Exia II CT6 |
ฟิลด์แอปพลิเคชันเครื่องส่งสัญญาณความดัน NYCFQ-UK
เกจวัดระดับแม่เหล็กลอยเหมาะสำหรับแสดงระดับของเหลวบนภาชนะบรรจุสารเคมี ปิโตรเลียม และอุปกรณ์อุตสาหกรรมอื่นๆปัจจุบันมีการใช้กันอย่างแพร่หลายในการวัดและควบคุมระดับของเหลวในอุตสาหกรรมปิโตรเลียม เคมี โลหะวิทยา พลังงานไฟฟ้า อาหาร ยา การทำกระดาษ และอุตสาหกรรมอื่นๆ
