รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | ของเหลวที่มีอุณหภูมิสูง ความดัน | รุ่นสินค้า: | NYRD705 |
---|---|---|---|
การสุ่มตัวอย่างเสียงสะท้อน: | 55times/ s | อุณหภูมิกระบวนการ: | -40~ +500 °C |
อินเทอร์เฟซไฟฟ้า: | ม 20×1.5 , ½ " NPT | ความดันในกระบวนการ: | (-0.1~4.0)MPa |
เกรดป้องกันการระเบิด: | ExiaIICT6Ga(ดูใบรับรอง) | รูปแบบเสาอากาศ: | สายเดี่ยว, แกนเดี่ยว (อุปกรณ์เสริม) |
แสงสูง: | เครื่องส่งสัญญาณระดับเรดาร์อัจฉริยะแบบสายเดี่ยว,เครื่องวัดระดับเรดาร์ของเหลวแบบคลื่นนำทาง |

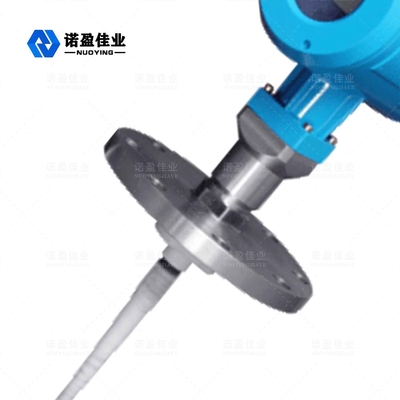

เครื่องส่งสัญญาณเรดาร์คลื่นนำทางอัจฉริยะสำหรับของเหลวที่มีอุณหภูมิสูง
หลักการทำงานของ เครื่องส่งสัญญาณเรดาร์คลื่นนำทางอัจฉริยะสำหรับของเหลวที่มีอุณหภูมิสูง
เมื่อเกจวัดระดับเรดาร์คลื่นนำส่งสัญญาณพัลส์แม่เหล็กไฟฟ้า เมื่อมันผ่านด้านบนของสายเคเบิลคลื่นนำทาง มันจะสร้างเสียงสะท้อนปลอมเนื่องจากอยู่ใกล้กับปลายส่งสัญญาณ และการรบกวนสามารถกำจัดได้โดยการกรองเสียงสะท้อนปลอมเมื่อพัลส์แม่เหล็กไฟฟ้าแพร่กระจายไปตามท่อนำคลื่น เมื่อสัญญาณมาถึงพื้นผิวของตัวกลางที่วัดได้ ส่วนหนึ่งของเสียงสะท้อนจะสะท้อนออกมา และการเปลี่ยนแปลงขั้นจะถูกสร้างขึ้นบนเส้นโค้งเสียงสะท้อนสัญญาณอีกส่วนหนึ่งจะกระจายต่ำลงเรื่อยๆ จนกว่าจะส่ง Loss อย่างต่อเนื่องมาตรวัดระดับของเหลวจะตรวจจับความแตกต่างของเวลาระหว่างเสียงสะท้อนระดับของเหลวและเสียงสะท้อนที่ปล่อยออกมาด้านบนตามความแตกต่างของเวลานี้ ตัวประมวลผลสัญญาณอัจฉริยะสามารถคำนวณความสูงของระดับของเหลวได้
คุณสมบัติการออกแบบของเครื่องส่งสัญญาณเรดาร์คลื่นนำทางอัจฉริยะสำหรับของเหลวที่มีอุณหภูมิสูง
◎เครื่องวัดระดับวัตถุเรดาร์คลื่นนำทางพยายามใช้เทคโนโลยีการประมวลผลไมโครเวฟขั้นสูงและเทคโนโลยีการประมวลผล Echo Discovery Echo ที่ไม่เหมือนใคร การวัดแบบสัมผัส การวัดที่มีความแม่นยำสูง การวัดที่แม่นยำยิ่งขึ้นนอกจากนี้ ซึ่งเป็นเรดาร์คลื่นนำทางจะไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอก เช่น อุณหภูมิปานกลางและการยึดเกาะ
◎เครื่องวัดระดับวัตถุเรดาร์คลื่นนำวิถีรุ่น 70-X เหมาะสำหรับสภาพการทำงานและการใช้งานที่ซับซ้อนที่หลากหลาย เนื่องจากโหมดการเชื่อมต่อแบบ versprocess และประเภทโมดูลตรวจจับตัวอย่างเช่น: ตัวกลางที่มีค่าคงที่ไดอิเล็กตริกสูง ความดันสูง และอุณหภูมิสูง
◎ตัวปรับโหมดการทำงานแบบพัลส์ ปล่อยพลังงานต่ำ สามารถติดตั้งในภาชนะที่มีฤทธิ์กัดกร่อน ไม่เป็นโลหะ และไม่ใช่เหล็กกล้าไร้สนิมได้หลากหลาย ไม่เป็นอันตรายต่อร่างกายมนุษย์และสภาพแวดล้อมโดยรอบ
พารามิเตอร์ทางเทคนิคของเครื่องส่งสัญญาณเรดาร์คลื่นนำทางอัจฉริยะสำหรับของเหลวที่มีอุณหภูมิสูง
แอปพลิเคชันทั่วไป | ของเหลว (การยึดเกาะ, อุณหภูมิสูงและความดันสูง, คอยล์ร้อนในตัว, บันได, แผ่นลอย) |
ฝุ่นละออง (เถ้าลอย ผงหินปูน) | |
ของแข็ง (อนุภาคขนาดเล็ก เมล็ดพืช กรวด ทราย ) | |
รุ่นสินค้า | NYRD701 |
แบบฟอร์มเสาอากาศ | ประเภทสายเคเบิล, ประเภทแท่ง, ประเภทสายเคเบิลคู่, ประเภทก้านคู่, ประเภทท่อนำคลื่น |
วัสดุเสาอากาศ | 304, 316 |
การสุ่มตัวอย่างเสียงสะท้อน | 55 ครั้ง / วินาที |
ช่วงการวัด | 6ม.,30ม |
ความแม่นยำในการวัด | 0.05% ~ 0.1% เอฟเอส |
แหล่งจ่ายไฟ | 24VDC(สองสายสี่สาย),220VAC |
เอาต์พุตสัญญาณ | 4... 20mA/HART/RS485/Modbus... |
อุณหภูมิของกระบวนการ | -40~ +130°C, -40~ +250°C, -40~ +500°C |
ความดันของกระบวนการ | -0.1~2.0MPa,-0.1~4.0MPa |
การเชื่อมต่อกระบวนการ | เกลียว, ตัวยึด, หน้าแปลน, ที่หนีบ (ไม่จำเป็น) |
อินเตอร์เฟสไฟฟ้า | M20×1.5 , ½ " NPT |
เกรดการป้องกัน | IP 65, IP 67, IP 68 |
เกรดป้องกันการระเบิด | ExiaIICT6Ga, ExdIICT6Gb (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งได้ตามความต้องการเฉพาะของผู้ใช้
