รายละเอียดสินค้า:
|
แอปพลิเคชันทั่วไป: | ของเหลว ของแข็ง ผง | รุ่นสินค้า: | NYRD703 |
---|---|---|---|
การสุ่มตัวอย่างเสียงสะท้อน: | 55 ครั้ง/วินาที | อุณหภูมิกระบวนการ: | -40~ +150°C |
อินเทอร์เฟซไฟฟ้า: | M20×1.5 , ½ "NPT | ความดันในกระบวนการ: | (-0.1~4.0)ม |
เกรดป้องกันการระเบิด: | EXiaIICT6 กา | รูปแบบเสาอากาศ: | สายคู่ |
แสงสูง: | เครื่องส่งสัญญาณระดับเรดาร์แบบผง,เครื่องวัดระดับเรดาร์แบบคลื่นของเหลว,เครื่องวัดระดับเรดาร์แบบแข็ง 30 เมตร |

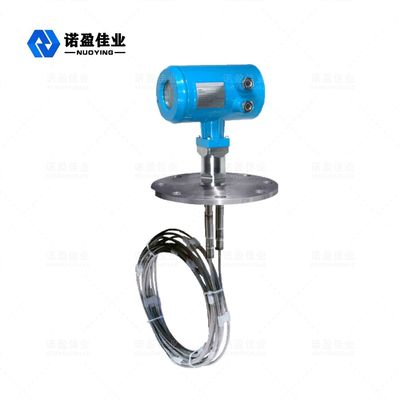

เครื่องวัดระดับเรดาร์แบบคลื่นนำคลื่น 30 ม. สำหรับการวัดผงของแข็งเหลว
หลักการทำงานของเครื่องวัดระดับเรดาร์คลื่นนำร่องช่วงการวัด 30M สำหรับผงของแข็งเหลว
เรดาร์แบบคลื่นนำทางจะปล่อยคลื่นไมโครเวฟความถี่สูงซึ่งแพร่กระจายไปตามส่วนประกอบการตรวจจับ (สายเคเบิลเหล็กหรือท่อเหล็ก)ช่วงเวลาระหว่างพัลส์ที่ส่งและพัลส์ที่สะท้อนกลับเป็นสัดส่วนกับระยะห่างของตัวกลางที่วัดได้ค่าระดับวัสดุจริงสามารถคำนวณได้ตามเวลาของพัลส์ที่ส่งและพัลส์ที่ได้รับซึ่งบันทึกโดยเครื่องวัดระดับเรดาร์
คุณสมบัติการออกแบบของเครื่องวัดระดับเรดาร์คลื่นนำคลื่นช่วงการวัด 30 เมตรสำหรับผงของแข็งเหลว
◎เครื่องวัดระดับวัตถุเรดาร์แบบคลื่นนำทางพยายามใช้เทคโนโลยีการประมวลผลไมโครเวฟขั้นสูงและเทคโนโลยีการประมวลผล Echo Discovery Echo ที่ไม่เหมือนใคร การวัดแบบสัมผัส การวัดที่มีความแม่นยำสูง การวัดที่แม่นยำยิ่งขึ้นนอกจากนี้ ซึ่งเป็นเรดาร์คลื่นนำทางไม่ได้รับผลกระทบจากสภาพแวดล้อมภายนอก เช่น อุณหภูมิปานกลางและการยึดเกาะ
◎เครื่องวัดระดับวัตถุเรดาร์คลื่นนำวิถี 70-X ซีรีส์เหมาะสำหรับสภาพการทำงานและการใช้งานที่ซับซ้อนและหลากหลายเนื่องจากโหมดการเชื่อมต่อระหว่างกระบวนการและประเภทโมดูลการตรวจจับตัวอย่างเช่น: อุณหภูมิสูง ตัวกลางคงที่ไดอิเล็กตริกสูงแรงดันสูงและต่ำ
◎Pulse working moder ปล่อยพลังงานต่ำ สามารถติดตั้งได้ในภาชนะที่มีฤทธิ์กัดกร่อน ที่ไม่ใช่โลหะ และไม่ใช่เหล็กกล้าไร้สนิม โดยไม่เกิดความกระด้างต่อร่างกายมนุษย์และบริเวณโดยรอบ
พารามิเตอร์ทางเทคนิคของเครื่องวัดระดับเรดาร์คลื่นนำคลื่นช่วงการวัด 30 เมตรสำหรับผงของแข็งเหลว
แอปพลิเคชันทั่วไป | ของเหลว (การยึดเกาะ, อุณหภูมิสูงและความดันสูง, คอยล์ร้อนในตัว, บันได, แผ่นลอย ) |
ฝุ่น (เถ้าลอย ผงหินปูน) | |
ของแข็ง (อนุภาคขนาดเล็ก เม็ด กรวด ทราย ) | |
รุ่นสินค้า | NYRD701 |
แบบฟอร์มเสาอากาศ | แบบสาย, แบบก้าน, แบบสายคู่, แบบก้านคู่, แบบท่อนำคลื่น |
วัสดุเสาอากาศ | 304, 316 |
การสุ่มตัวอย่างเสียงสะท้อน | 55 ครั้ง /s |
ช่วงการวัด | 6ม. 30ม |
ความแม่นยำในการวัด | 0.05% ~ 0.1% FS |
แหล่งจ่ายไฟ | 24VDC (สองสายสี่สาย), 220VAC |
สัญญาณเอาท์พุต | 4... 20mA/ฮาร์ต/RS485/Modbus... |
อุณหภูมิกระบวนการ | -40~ +130°C, -40~ +250 °C,-40~ +500 °C |
แรงดันในกระบวนการ | -0.1~2.0MPa,-0.1~4.0MPa |
กระบวนการเชื่อมต่อ | เกลียว ตัวยึด หน้าแปลน แคลมป์ (อุปกรณ์เสริม) |
อินเทอร์เฟซไฟฟ้า | M20×1.5 , ½ " NPT |
เกรดป้องกัน | IP 65, IP 67, IP 68 |
เกรดกันระเบิด | ExiaIICT6Ga, ExdIICT6Gb (ดูรายละเอียดใบรับรอง) |
※หมายเหตุ: ผลิตภัณฑ์สามารถปรับแต่งตามความต้องการเฉพาะของผู้ใช้
