รายละเอียดสินค้า:
|
| ช่วงการวัด: | 0~40ม | วัสดุเสาอากาศ: | ไฟเบอร์ 304 |
|---|---|---|---|
| ประเภทเสาอากาศ: | แบบแท่ง | ความแม่นยำในการวัด: | 0.05%~0.1% F. S |
| การใช้งานทั่วไป: | การกวน การตกผลึก การควบแน่นของของเหลว | อุณหภูมิกระบวนการ: | - 40~+260 ℃ |
| กระบวนการเชื่อมต่อ: | เกลียว, ตัวยึด, หน้าแปลน, แคลมป์อนามัย (อุปกรณ์เสริม) | เกรดป้องกัน: | IP67 (อุปกรณ์เสริม) |

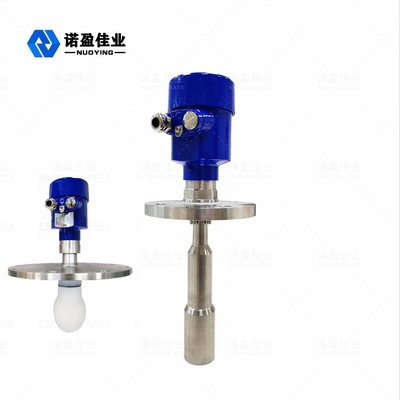

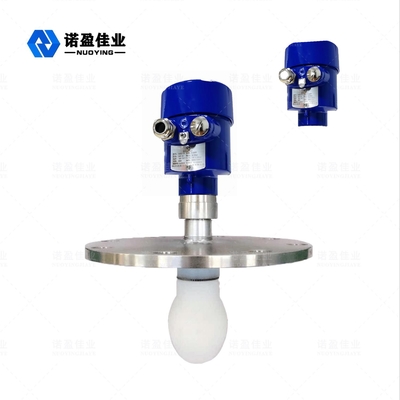

NYRD-SD 26G เสาอากาศทรงหยดน้ำ PTFE อะลูมิเนียมหล่อเปลือก ระยะ 0-40 ม
หลักการทำงานของเรดาร์ 26G NYRD-SD
เสาอากาศแนวนอนของเรดาร์ปล่อยสัญญาณคลื่นไมโครเวฟแคบๆ ซึ่งจะถูกส่งผ่านเสาอากาศลงด้านล่างเมื่อคลื่นพัลส์สัมผัสกับพื้นผิวของตัวกลางที่ทดสอบ มันจะถูกสะท้อนกลับและรับอีกครั้งโดยระบบเสาอากาศสัญญาณนี้ถูกส่งไปยังส่วนวงจรอิเล็กทรอนิกส์และแปลงเป็นสัญญาณแนวนอนโดยอัตโนมัติ (เนื่องจากความเร็วในการแพร่กระจายของพัลส์ที่เร็วมาก เวลาที่จำเป็นสำหรับคลื่นแม่เหล็กไฟฟ้าในการเข้าถึงเป้าหมายและกลับสู่เครื่องรับหลังจากการสะท้อนกลับเกือบจะทันทีทันใด) .
พารามิเตอร์ทางเทคนิคเรดาร์ 26G NYRD-SD
|
การใช้งานทั่วไป |
การกวน การตกผลึก การควบแน่นของของเหลว |
|
รุ่นสินค้า |
NYRD-SD |
|
ประเภทเสาอากาศ |
แบบคัน แบบหยดน้ำ |
| วัสดุเสาอากาศ | ไฟเบอร์ 304 |
| ช่วงการวัด | 0~40ม |
| ความแม่นยำในการวัด | 0.05%~0.1% FS |
| พาวเวอร์ซัพพลาย | 24VDC (สองสาย สี่สาย) 220VAC |
| เอาต์พุตสัญญาณ | 4... 20mA/HART/RS485/Modbus |
| อุณหภูมิของกระบวนการ | - 40~+1200 ℃ |
| ความดันกระบวนการ | - 0.1~4.0MPa |
| การเชื่อมต่อกระบวนการ | ด้าย, ตัวยึด, หน้าแปลน (ไม่จำเป็น) |
| อินเตอร์เฟสไฟฟ้า | M20×1.5, 1/2"NPT |
| เกรดการป้องกัน | IP65, IP67, IP68 (อุปกรณ์เสริม) |
| เกรดป้องกันการระเบิด | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (ดูรายละเอียดใบรับรอง) |
หมายเหตุ: ผลิตภัณฑ์ที่กำหนดเองสามารถออกแบบตามความต้องการเฉพาะของผู้ใช้!
คุณสมบัติการออกแบบเรดาร์ 26G NYRD-SD
ขนาดเสาอากาศขนาดเล็ก ติดตั้งง่ายไม่มีการสัมผัสกับเรดาร์ การสึกหรอ และมลภาวะ
แทบไม่มีการกัดกร่อนและการพองตัวไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของความหนาแน่น อุณหภูมิ และความดันเฉลี่ย
สภาพแวดล้อมที่มีฝุ่นละอองมากมีอิทธิพลเพียงเล็กน้อยต่อการทำงานของเครื่องวัดระดับของเหลวความถี่สูง
ยิ่งความยาวคลื่นสั้นลงเท่าใด การสะท้อนบนพื้นผิวของแข็งที่เอียงก็จะยิ่งดีขึ้นเท่านั้น
มุมที่รวดเร็วมีขนาดเล็กและพลังงานเข้มข้น ซึ่งไม่เพียงเพิ่มความสามารถในการสะท้อน แต่ยังช่วยป้องกันสัญญาณรบกวนอีกด้วย
พื้นที่บอดในการวัดมีขนาดเล็กและได้ผลลัพธ์ที่ดีเมื่อทำการวัดถังขนาดเล็ก
แม้จะมีความผันผวน อัตราส่วนสัญญาณต่อสัญญาณรบกวนที่สูงก็สามารถให้ประสิทธิภาพที่ดีขึ้นได้
ความถี่สูงเป็นตัวเลือกที่ดีที่สุดสำหรับการวัดสภาพแวดล้อมที่มีค่าคงที่ไดอิเล็กทริกต่ำและของแข็ง
