รายละเอียดสินค้า:
|
| ช่วงการวัด: | 0~20ม | การใช้งานทั่วไป: | กวนง่าย ควบแน่น ไอน้ำปริมาณมาก |
|---|---|---|---|
| วัสดุเสาอากาศ: | ไฟเบอร์ | รุ่นสินค้า: | NYRD-PB |
| ประเภทเสาอากาศ: | ชนิดแผ่นเรียบ | ความแม่นยำในการวัด: | 0.05%~0.1% F. S |
| พาวเวอร์ซัพพลาย: | 24VDC (สองสาย สี่สาย) 220VAC | ความดันในกระบวนการ: | - 0.1~4.0MPa |

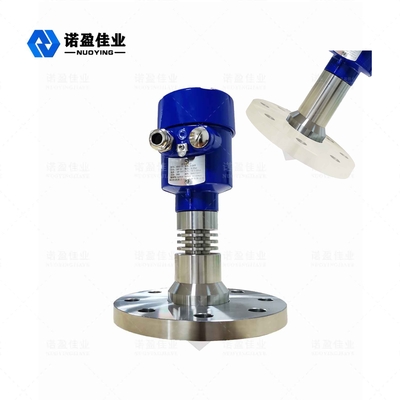

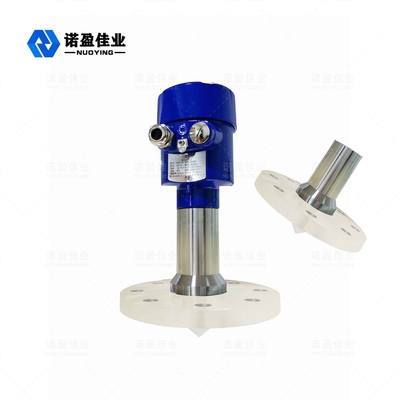

NYRD-PB 26G เสาอากาศระนาบ PTFE ช่วงการวัด 0-40 ม. ชนิดแบน
หลักการทำงานของเรดาร์ 26G NYRD-PB
เสาอากาศแนวนอนของเรดาร์ปล่อยสัญญาณคลื่นไมโครเวฟแคบๆ ซึ่งจะถูกส่งผ่านเสาอากาศลงด้านล่างเมื่อคลื่นพัลส์สัมผัสกับพื้นผิวของตัวกลางที่ทดสอบ มันจะถูกสะท้อนกลับและรับอีกครั้งโดยระบบเสาอากาศสัญญาณนี้ถูกส่งไปยังส่วนวงจรอิเล็กทรอนิกส์และแปลงเป็นสัญญาณแนวนอนโดยอัตโนมัติ (เนื่องจากความเร็วในการแพร่กระจายของพัลส์ที่เร็วมาก เวลาที่จำเป็นสำหรับคลื่นแม่เหล็กไฟฟ้าในการเข้าถึงเป้าหมายและกลับสู่เครื่องรับหลังจากการสะท้อนกลับเกือบจะทันทีทันใด) .
พารามิเตอร์ทางเทคนิคเรดาร์ 26G NYRD-PB
|
การใช้งานทั่วไป |
กวนง่าย ควบแน่น ไอน้ำปริมาณมาก |
|
รุ่นสินค้า |
NYRD-พีบี |
| ประเภทเสาอากาศ | ชนิดแผ่นเรียบ |
| วัสดุเสาอากาศ | ไฟเบอร์ 304 |
| ช่วงการวัด | 0~20ม |
| ความแม่นยำในการวัด | 0.05%~0.1% FS |
| พาวเวอร์ซัพพลาย | 24VDC (สองสาย สี่สาย) 220VAC |
| เอาต์พุตสัญญาณ | 4... 20mA/HART/RS485/Modbus |
| อุณหภูมิของกระบวนการ | - 40~+1200 ℃ |
| ความดันกระบวนการ | - 0.1~4.0MPa |
| การเชื่อมต่อกระบวนการ | ด้าย, หน้าแปลน (ไม่จำเป็น) |
| อินเตอร์เฟสไฟฟ้า | M20×1.5, 1/2"NPT |
| เกรดการป้องกัน | IP67, IP68 (อุปกรณ์เสริม) |
| เกรดป้องกันการระเบิด | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (ดูรายละเอียดใบรับรอง) |
หมายเหตุ: ผลิตภัณฑ์ที่กำหนดเองสามารถออกแบบตามความต้องการเฉพาะของผู้ใช้!
คุณสมบัติการออกแบบเรดาร์ 26G NYRD-PB
ขนาดเสาอากาศขนาดเล็กสำหรับติดตั้งง่ายไม่สัมผัสกับเรดาร์ ไม่มีการสึกหรอและการปนเปื้อน
แทบไม่มีการกัดกร่อนและการพองตัวไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของความหนาแน่น อุณหภูมิ และความดันเฉลี่ย
สภาพแวดล้อมที่มีฝุ่นหนามีผลเพียงเล็กน้อยต่อการทำงานของเครื่องวัดระดับ HF
ยิ่งความยาวคลื่นสั้นลง การสะท้อนบนพื้นผิวของแข็งที่เอียงก็จะยิ่งดีขึ้น
มุมเร็วขนาดเล็กและพลังงานที่เข้มข้นไม่เพียงแต่ปรับปรุงความสามารถในการย้อนกลับเท่านั้น แต่ยังช่วยป้องกันสัญญาณรบกวนอีกด้วย
พื้นที่บอดการวัดขนาดเล็กสามารถรับผลลัพธ์ที่ดีเมื่อทำการวัดถังขนาดเล็ก
แม้จะมีความผันผวน อัตราส่วนสัญญาณต่อสัญญาณรบกวนที่สูงก็สามารถให้ผลลัพธ์ที่ดีกว่าได้
ความถี่สูงเป็นตัวเลือกที่ดีที่สุดสำหรับการวัดของแข็งและสภาพแวดล้อมที่มีค่าคงที่ไดอิเล็กตริกต่ำ
