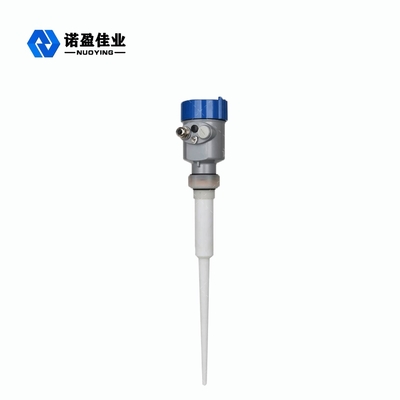

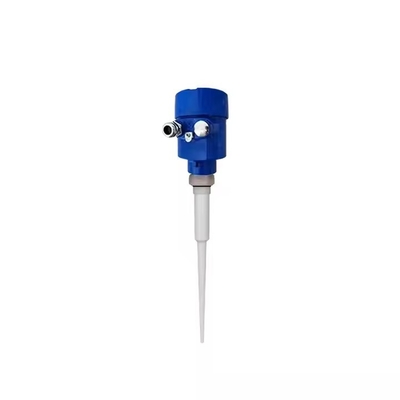

NYRD801 6.8GHz Radar Level Transmitter คําอธิบายสินค้า

เครื่องส่งระดับราดาร์ NYRD801 เป็นเครื่องวัดระดับราดาร์ความถี่สูง 6.8GHz ที่มีระยะการวัดสูงสุด 20 เมตรส่งและรับสัญญาณไมโครเวฟสั้นมาก ด้วยพลังงานต่ํามาก ผ่านระบบแอนเทนเนียจากนั้นเวลาทํางานสามารถแปลงเป็นสัญญาณระดับผ่านส่วนประกอบอิเล็กทรอนิกส์วิธีขยายเวลาพิเศษรับประกันการวัดที่มั่นคงและแม่นยําในช่วงเวลาที่สั้นมาก

แม้ว่าจะมีเสียงสะท้อนเท็จภายใต้สภาพการทํางานที่ซับซ้อน แต่เสียงสะท้อนของระดับวัสดุสามารถวิเคราะห์ได้อย่างแม่นยํา ด้วยเทคโนโลยีไมโครโพเซอร์ล่าสุดและโปรแกรมแก้ไขปัญหา

NYRD801 หลักการทํางานของตัวส่งระดับราดาร์ 6.8GHz

การเข้า:

แอนเทนน์รับอัมพวาจนาไมโครที่สะท้อนและส่งมันไปยังวงจรอิเล็กทรอนิกส์ไมโครโปรเซสเซอร์ประมวลผลสัญญาณและระบุเสียงสะท้อนที่เกิดจากไมโคร pulse บนพื้นผิวของวัสดุ. การจําแนกสัญญาณสะท้อนที่ถูกต้องถูกทําโดยโปรแกรมกระแทก และความแม่นยําสามารถถึงระดับมิลลิเมตร ความห่าง D จากพื้นผิวของวัสดุมีสัดส่วนกับการเดินทางในเวลาของกระแทก T:D=C×T/2 ((C คือความเร็วของแสง)

เนื่องจากระยะทาง E ของถังว่างเป็นที่รู้จัก ระดับวัสดุ L คือ: L=E-D

ผลิต:

มันถูกตั้งโดยการใส่ความสูงถังว่าง E (= จุดศูนย์) ความสูงถังเต็ม F (= เต็มขนาด) และปารามิเตอร์การใช้งานบางส่วนปริมาตรการใช้งานจะปรับปรุงเครื่องมืออัตโนมัติกับสภาพแวดล้อมการวัด, ตรงกับผลิต 4-20mA

NYRD801 6.8GHz Radar Level Transmitter ลักษณะการออกแบบ

• เครื่องวัดระดับระดับเรดาร์ที่ฉลาด ใช้เทคโนโลยีการประมวลผลไมโครเวฟที่ก้าวหน้า และเทคโนโลยีการประมวลผลเสียงสะท้อนผลิตภัณฑ์สามารถนําไปใช้ในสภาพการทํางานที่ซับซ้อนต่างๆ.

• ฟังก์ชัน "การเรียนรู้เสียงสะท้อนเท็จ" ทําให้อุปกรณ์สามารถระบุเสียงสะท้อนเท็จอย่างแม่นยํา ภายใต้สภาพเสียงสะท้อนเท็จหลายครั้ง เพื่อให้ได้ผลการวัดที่แม่นยํา

• รูปแบบการเชื่อมต่อกระบวนการต่าง ๆ และประเภทส่วนประกอบการตรวจจับสามารถปรับแต่งตามความต้องการของลูกค้า

• ด้วยโหมดการทํางานแบบกระแทก ผลิตภัณฑ์มีพลังงานการปล่อยไฟฟ้าที่ต่ํามาก และสามารถติดตั้งในบรรจุภัณฑ์โลหะและโลหะไม่ต่างกันได้ โดยไม่เสียหายต่อร่างกายมนุษย์และสิ่งแวดล้อม

NYRD801 6.8GHz Radar Level Transmitter สนามการใช้งาน

1โรงไฟฟ้า: ถังน้ํา, ปั๊มไซโล, กระปุกควาย, เก็บเถ้า, ถังน้ํามัน เป็นต้น

2สนามน้ํามัน: ถังเก็บน้ํามันดิบ, ถังเก็บน้ํามันถูกลัด, ถังเก็บน้ําเสีย, ถังขุดดิน, ฯลฯ

3.สารเคมี: หอระบายน้ํามันดิบ, ซิลโอวัตถุดิบ, ซิลโอระหว่าง, ถังปฏิกิริยา, ถังอะโมเนียก, ถังเก็บแอสฟัลต เป็นต้น

4โลหะ: โลหะดิบ, โลหะช่วย, ถังเซลล์อิเล็กทรอลิท

5พลังแหล่งน้ํา: ถ้วยท่อนน้ํา, ถังน้ํา, การชลประทานที่ดินเกษตร, ติดตามระดับน้ําในแม่น้ํา, การเตือนเรื่องน้ําท่วมกระทันหัน, น้ําท่วมในเมือง เป็นต้น

6สินค้าอาหาร: โรงงานผลิตน้ําผึ้ง, โรงงานผลิตนม, ถังเก็บของโรงงานเบียร์ เป็นต้น

7ยา: ถังเก็บยาจีน เครื่องแยก เครื่องหมัก เป็นต้น

8การบําบัดน้ํา: ถังน้ํา, สระบายน้ํา, ถังบําบัดน้ํา, ถังบําบัดน้ํา, ถ้ําลึก, เครือข่ายน้ําดื่ม เป็นต้น

9กระดาษ: หอเก็บของ, ห้องเก็บสารเคมี, เป็นต้น

10อื่นๆ: การทําหินแหล่งหิน, การคุ้มครองสิ่งแวดล้อม, การสร้างเรือ และอุตสาหกรรมอื่นๆ

NYRD801 ปริมาตรเทคนิคของตัวส่งระดับราดาร์ 6.8GHz
